Detalhes do produto:
|
Tempo de estabelecimento: | 5 minutos. | Atitude: | 0.02 graus, 1 σ |
---|---|---|---|
Precisão do cabeçalho: | 0.1sec ((Lat),1σ autónomo | Içar: | 5cm ou 5% |
Taxa da rotação: | ± 400°/s | Aceleração: | ±20g |
Temperatura de trabalho: | -40°C~+70°C | Temperatura de armazenamento: | -55℃~+85℃ |
Vibração: | 0,04g²/Hz@20~2000Hz | Choque.: | 30g@6ms, mantenha a precisão 50g@11ms, sem danos |
Fonte de alimentação: | 18V~36V DC | Consumo: | ≤ 15 W |
Tamanho ((W×D×H): | 180×180×150mm | Peso: | ≤ 4,8 kg |
Impermeável: | IP66 | Porta RS232/RS422: | 4 saídas/2 entradas |
Porta ethernet: | 4 saídas/2 entradas | Porta de pulso: | 2 saídas/4 entradas |
Formatos de dados: | NMEA0183, ASCII, binário | MTBF: | 80000 horas |
Garantia: | Três anos. | ||
Destacar: | compasso de giroscópio do navio 0.02deg,compasso de giroscópio 0.02deg marinho,Compasso de giroscópio IP66 eletrônico |

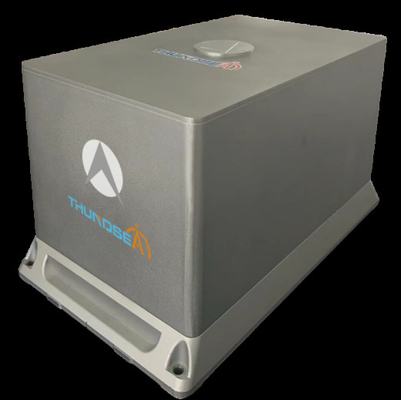

A unidade de referência de atitude e rumo do modelo FG-800A é uma bússola giroscópica e sensor de movimento tudo-em-um, usada para medir a posição, velocidade, atitude, taxa angular e aceleração do veículo. Este sistema consiste em três giroscópios de fibra óptica de alto custo-benefício, três acelerômetros de quartzo e PCBs de processamento elétrico, giroscópio de fibra óptica para medir a atitude e acelerômetro para medir a aceleração. O FG-800A é projetado de acordo com os padrões militares, e a blindagem eletromagnética, o equilíbrio térmico e a vedação são totalmente considerados para garantir excelentes desempenhos mesmo em condições extremas.
Características
• Auto-alinhamento inicial em base estática ou dinâmica
• Calibração e compensação de parâmetros de erro em toda a faixa de temperatura
• Interfaces para GNSS/Odômetro/DVL
• Modos de navegação configuráveis
• Alta precisão autônoma
• Arfagem em tempo real
• Padrões militares
Aplicações
• Bússola para veículos marítimos
• Navegação e posicionamento de veículos subaquáticos
• Posicionamento e busca do norte para veículos terrestres
• Estabilização e controle para veículos em movimento
• Medição de atitude
DesenhoDesenho de linha
Desempenhos | Tempo de configuração | 10min |
Atitude | 0,01graus, 1σ | |
Precisão do rumo | 0,05°,1σ autônomo | |
0,02°, com auxílio GPS | ||
Arfagem | 5cm ou 5% | |
Faixas de medição | Taxa de rotação | ±400graus/s |
Aceleração | ±20g | |
Ambiente de trabalho | Temperatura de trabalho | ‐40℃~+60℃ |
Temperatura de armazenamento | ‐55℃~+70℃ | |
Vibração | 0,04g2/hz @ 20~2000hz | |
Choque | 30g @ 6ms/50g @ 11ms | |
Características elétricas | Fonte de alimentação | 18~36VDC |
Consumo | ≤15W | |
Tamanho (L x P x A) | 171×308×172 mm | |
Características físicas | Peso | ≤6,8kg |
À prova d'água | IP 65 | |
Interfaces | Porta RS232/RS422 | 2 saídas/4 entradas |
Porta Ethernet | 1 entrada | |
Porta CAN | 2 saídas | |
Formatos de dados | NMEA 0183, ASCII, BINÁRIO | |
Confiabilidade | MTBF | 80000 hrs |
Garantia | 3 anos |
