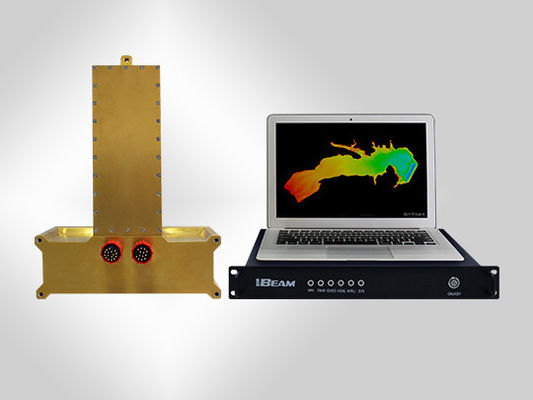

Estabilização de rolagem 200W Multi Beam Echo Sounder Alta densidade de feixe e taxa de ping Miniaturização
Características
Miniaturização de produtos
Fácil de instalar, adequado para instalação de embarcações pequenas
Densidade do feixe
Os modos de feixe equilátero e de feixe equidistante são alternáveis.
Estabilização do rolo em tempo real
Estabilização de rolamento em tempo real, maximiza a largura de varredura e melhora a eficiência do trabalho.
Taxa de ping elevada
Uma taxa de ping elevada permite uma medição de maior velocidade, garante a qualidade dos dados e economiza tempo de medição.
Profundidade da água
O intervalo de profundidade de medição é de 0,5 m a 300 m, o que satisfaz as necessidades de levantamento de águas rasas.
Requisitos normativos
Conformidade com o Super Padrão S44 da OIT e com os requisitos do "Regulamento para Pesquisa de Engenharia de Estradas de Água"
Software de visualização e controlo, software de aquisição e de navegação
Interface poderosa, fácil de operar, fácil de usar; software de aquisição de exibição de cores realista, sob visão 3D dimensão de marcação automática, coordenadas e profundidade de água mais rasa do submarino
Especificação técnica
| Frequência de transmissão | 200 kHz |
| Ângulo de cobertura do raio | 30°-140° (regulado em linha) |
| Resolução de sondagem | 1 cm |
| Ângulo do feixe | 1.5°×1,5°,2°×1,5° (opcional) |
| Número do feixe | 512 (máximo) |
| Faixa de sondagem | 0.5m-300m |
| Profundidade de pressão do transdutor de sonar | 50m |
| Taxa máxima de ping | 60 Hz |
| Modo de funcionamento | Modo equíngulo/equidistante |
| Estabilização do rolo | ± 10° |
| Voltagem de entrada | 220 V AC/50 Hz |
| Desperdício de energia | 200 W |
| Temperatura (trabalho/armazenamento) | Sistema de sonar: -2°C~40°C/30°C~55°C |
| Fim do transdutor: -2°C~30°C/30°C~55°C | |
| Comprimento do cabo do transdutor | Padrão 15m ((outro comprimento pode ser personalizado) |
| Peso/tamanho do transdutor | 17.5 kg (no ar) / 420 × 320 × 200 mm (liga de titânio) |
| 12.5kg (no ar) /340×320×200mm (liga de alumínio) | |
| Peso/dimensão da unidade de convés | 2.5kg/410×330×50mm |
