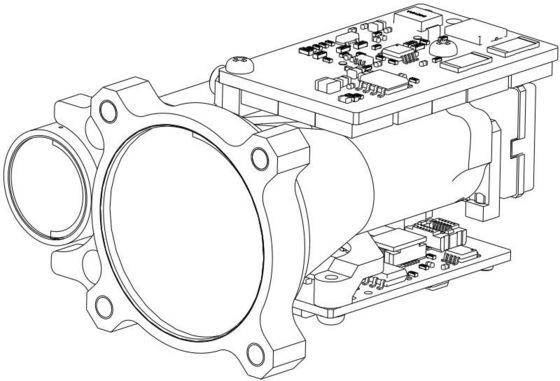

1Visão geral do produto O módulo de alcance de segurança para o olho humano RL4000 é um produto de segurança para o olho humano da classe 1/1M. O produto adota um intervalo de pulso único, com um alcance máximo de ≥ 5,6 km; possui interface elétrica UART,e fornece software de teste de computador ...
O módulo de alcance de segurança para o olho humano RL4000 é um produto de segurança para o olho humano da classe 1/1M. O produto adota um intervalo de pulso único, com um alcance máximo de ≥ 5,6 km; possui interface elétrica UART,e fornece software de teste de computador superior, conjunto de comandos e protocolo de comunicação, que é conveniente para os utilizadores para realizar o desenvolvimento secundário.Dispositivos optoeletrônicos montados no veículo e em cápsulas.
| S/N | Nome do produto | Índice de desempenho | |
| 0 | Modelo de produto | LR4000 | |
| 1 | Segurança do olho humano/nível | Classe 1/1M | |
| 2 | comprimento de onda do laser | 1535 ± 5 nm | |
| 3 | Abertura de recepção | Φ25 mm | |
| 4 | Abertura de emissão | Φ12 mm | |
| 5 | Campo de visão de recepção | 4.21 mrad | |
| 6 | Ângulo de divergência do feixe | 00,3 ± 0,05 mrad | |
|
7 |
Faixa máxima de medição |
Alvo grande | ≥ 56001) |
| veículo | ≥ 48001) | ||
| humano | ≥ 32001) | ||
| Aeronaves não tripuladas | ≥ 17001) | ||
| 8 | Intervalo mínimo de medição | 50 m | |
| 9 | Frequência de medição | 1 a 10 Hz | |
| 10 | Precisão da medição da distância | ± 1 m | |
| 11 | Resolução da distância | ≤ 30 m | |
| 12 | Taxa de quase-medição | ≥ 98 |
|
| 13 | Taxa de falsos alarmes | ≤ 1 |
|
| 14 | Número de detecções de vários alvos | 3 (número máximo) | |
| 15 | Interface elétrica | A1257WR-S-6P | |
| 16 | Tensão de alimentação | CC 4,5 ̊16 V | |
| 17 | Consumo de energia em estado de espera | ≤ 1 mW | |
| 18 | Consumo médio de energia | ≤ 4 W |
| 19 | Consumo máximo de energia | ≤ 14 W @ 12 V |
| 20 | Peso | ≤ 75 g |
| 21 | Dimensão (L × W × H) | De largura não superior a 50 mm |
| 22 | Temperatura de funcionamento | -40 ̊+65 °C |
| 23 | Temperatura de armazenamento | -55 ̊+75 °C |
| 24 | Vibração | Ensaio geral de vibração de integridade de limite inferior (GJB150.16A-2009, figura C.17) |
| 25 | Choque. | 75 g/6 ms |
| 26 | Lógica de alcance | Primeiro e último alvo, alcance multi-alvo, passe de seleção de distância |
| 27 | Interface de dados | UART |
| 28 | Isolamento elétrico | Isolamento do solo da PSU, do solo de comunicação e do solo da estrutura |
| 29 | Taxa de nacionalização | Produção nacional |
| 30 | Confiabilidade | MTBF ≥ 1500h |
| 31 | Estabilidade do eixo óptico | ≤ 0,05 mrad |
| 32 | Grau não vertical do eixo óptico e da base da instalação | ≤ 0,5 mrad |
Notas.
1)Dimensões de alvo do modelo 2,3 m × 2,3 m, alvo do tipo humano 0,5 m × 1,7 m, alvo do tipo UAV 0,2 m × 0,3 m, reflectância 30; visibilidade ≥ 12 km.
