Qualidade Giroscópio laser de anel TDLG90S de alta precisão com estabilidade de viés de 0,002°/h e ampla faixa dinâmica fábrica

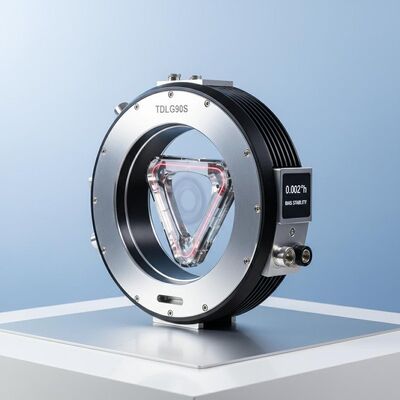

Giroscópio laser de anel TDLG90S de alta precisão com estabilidade de viés de 0,002°/h e ampla faixa dinâmica

Name: Giroscópio laser de anel TDLG90S de alta precisão com estabilidade de viés de 0,002°/h e ampla faixa dinâmica
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90S
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDLG90S

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 30 conjuntos por mês

Prazo de entrega: 15 dias

Embalagem Padrão: Caixa de cartão

TDLG90S Ring Laser Gyroscope.pdf

PDF

Resumo do Produto

Giroscópio a laser de anel TDLG90S de alta precisão: apresenta estabilidade de polarização ultrabaixa (0,002°/h), ARW (0,0004°/√hr) e erro de fator de escala (≤2ppm). Certificado para navegação aeroespacial, marítima e terrestre. Design compacto (2kg), robusto com ampla faixa dinâmica (±400°/s) e largura de banda >200Hz.

Atributos personalizados do produto

Destacar

Giroscópio laser de anel de alta precisão

,

giroscópio do laser de anel

Estabilidade do viés (1σ):

00,004°/h~0,002°/h

Repetitividade de viés zero (1σ):

00,002°/h~0,001°/h

ARW ((Caminhada aleatória angular:

00,0007°/√hr~ 0,0004°/√hr

Erro do factor de escala (1σ):

≤2ppm

Faixa dinâmica:

≥±400°/s

Largura de banda:

> 200 Hz

Peso:

2kg

Dimensões:

151 mm × 126 mm × 57 mm

Descrição do produto

Giroscópio laser de anel TDLG90S de alta precisão

O giroscópio laser de anel TDLG90S funciona segundo o princípio do efeito Sagnac,Utilizando diferenças de fase de interferência entre feixes de laser no sentido horário e contra-horário dentro de uma cavidade de ressonância fechada para medir com precisão os aumentos angularesEste giroscópio apresenta uma elevada integração, uma fiabilidade excepcional, uma forte adaptabilidade ao ambiente e um desempenho operacional estável.tornando-o um sensor central em sistemas de navegação inercial de alta precisão.

Aplicações

Certificado para integração com sistemas de navegação inercial (INS) e sistemas de referência de direção de posição (AHRS) em:

Plataformas aeroespaciais (naves/aeronaves/satélites)
Sistemas marítimos (navios de superfície/submersíveis)
Modulos de navegação terrestre (veículos automóveis/militares)

Características essenciais

Projeto integrado de trajetória e circuito de luz com estrutura simples para fácil instalação
Tamanho compacto, construção leve e consumo de energia controlável
Alta fiabilidade com excelente resistência a choques e vibrações
Forte adaptabilidade ao ambiente e desempenho operacional estável
Ampla largura de banda de resposta dinâmica com saída de sinal digital

Especificações técnicas

Parâmetro de desempenho	Especificações
Estabilidade do viés (1σ)	00,004°/h ~ 0,002°/h
Repetitividade de viés zero (1σ)	00,002°/h ~ 0,001°/h
Caminhada angular aleatória (ARW)	0.0007°/√hr ~ 0.0004°/√hr
Erro do factor de escala (1σ)	≤ 2 ppm
Faixa dinâmica	≥ ± 400°/s
Largura de banda	> 200 Hz
Ligue o tempo	< 5 s
Formato do sinal de saída	TTL
Auto-teste integrado	- Sim, sim.
Taxa de atualização do sinal de saída	1 Hz
Taxa de sinal de saída	115200
Choque de vibração	75 g, meio seno, 6 ms
Temperatura de funcionamento	-40°C ~ +70°C
Temperatura de armazenamento	-55°C ~ +85°C
Fornecimento de energia	±15V, ±5V
Conector (25 pinos)	J30JM-37ZKP36
Consumo de energia	≤ 3W
MTBF (por MIL-HDBK-217-F)	> 10 000 horas
Peso	2 kg
Dimensões	151 mm * 126 mm * 57 mm
