Qualidade Giroscópio de Fibra Ótica de Três Eixos de Alta Precisão com Deriva de Polarização de 0,5 °/h e Design Compacto fábrica

Giroscópio de Fibra Ótica de Três Eixos de Alta Precisão com Deriva de Polarização de 0,5 °/h e Design Compacto

Name: Giroscópio de Fibra Ótica de Três Eixos de Alta Precisão com Deriva de Polarização de 0,5 °/h e Design Compacto
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F3X50B
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: THUNDSEA

Número do modelo: F3X50B

Local de Origem: CHINA

Certificação: CCS

Resumo do Produto

Giroscópio de fibra óptica de três eixos de alta precisão com desvio de polarização de 0,5°/h, faixa de ±500°/s e caminhada aleatória de ≤0,1°/√h. Design compacto (Φ79,5 mm), construção robusta e interface RS422 para medição inercial precisa em aplicações exigentes.

Atributos personalizados do produto

Destacar

Giroscópio ótico de três linhas centrais

,

giroscópio eletrônico mecânico

,

giroscópio digital de circuito integrado

Tubo de tração:

BINOCULAR

Descrição do produto

Giroscópio de Fibra Ótica de Três Eixos F3X50B

Giroscópio de fibra óptica de três eixos de alta precisão com desvio de polarização de 0,5°/h para aplicações de medição inercial de precisão.

Princípio de Funcionamento

Este sensor de taxa angular inercial opera no princípio do efeito Sagnac, medindo o movimento da taxa angular do portador em torno do eixo sensível do sensor. O sistema utiliza uma bobina de fibra óptica como unidade sensível à taxa angular com circuito de detecção em malha fechada.

Dois feixes de laser propagados em sentidos opostos experimentam deslocamentos de fase diferenciais devido à rotação, que são medidos por interferometria para traduzir a velocidade angular em padrões de interferência mensuráveis. A força do efeito Sagnac é aprimorada pelo número de voltas na bobina de fibra óptica.

Configuração do Produto

Componentes Ópticos: Fonte de luz, acoplador, modulador Y, bobina de fibra, detector
Componentes Eletrônicos: Placa processadora, placa da fonte de luz, pré-amplificador
Componentes Estruturais: Corpo, tampa e ferragens de montagem

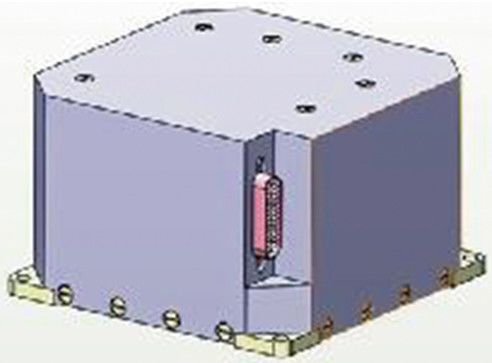

Especificações Físicas

Dimensões: Φ(79,5 ± 0,1) mm * (79,5 ± 0,1) mm * (49,8 ± 0,1) mm

Tamanho de Montagem: (73,0 ± 0,1) mm * (73,0 ± 0,1) mm

Peso: 500g ± 30g

Giroscópio de Fibra Ótica de Três Eixos de Alta Precisão com Deriva de Polarização de 0,5 °/h e Design Compacto 0

Especificações de Desempenho

Parâmetro	Especificação	Observações
Faixa (°/s)	±500
Não linearidade do Fator de Escala (ppm)	≤50	Temperatura fixa
Repetibilidade do Fator de Escala (ppm)	≤100	Temperatura fixa
Tempo de Inicialização (s)	≤2
Tempo de Standby (s)	≤30
Desvio de Polarização (10s,1σ,°/h)	≤0,5	Temperatura fixa
Repetibilidade do Desvio de Polarização (1σ,°/h)	≤0,5
Desvio de Polarização (10s,1σ,°/h)	≤1	Temperatura completa
Ruído Aleatório (°/√h)	≤0,1
Ângulo de desalinhamento do eixo de entrada (′)	≤20	Faixa de temperatura completa
Limiar (°/h)	≤0,5
Resolução	≤0,5
Sensibilidade Magnética de Polarização (°/h/GS)	＜0,5
Largura de Banda (Hz)	≥200	Garantia de projeto
Tempo de Atraso de Saída (μs)	≤1000

Especificações Elétricas

Fonte de Alimentação: +5V ±5%

Ondulação (RMS): ≤50mV

Corrente: >3,00A (inicialização), >1,00A (em operação)

Consumo de Energia: <5W (em operação em temperatura ambiente), <8W (temperatura completa), ≤10W (inicialização)

Interface Mecânica

Quatro parafusos M3 no lado de montagem para instalação segura.

Interface de Conexão Elétrica

Conector Modelo J30J-25ZKP3 Pino:

Número de Série	Sinal	Número de Contato	Função
1	+5V	1,2	Alimentação do giroscópio
2	GND	3,15	Terra
3	TX+	10,22	RS422 TX
4	TX-	11,23	RS422 TX
5	TR+	12,24	RS422 RX
6	TR-	13,25	RS422 RX

Giroscópio de Fibra Ótica de Três Eixos de Alta Precisão com Deriva de Polarização de 0,5 °/h e Design Compacto 1

Giroscópio de Fibra Ótica de Três Eixos de Alta Precisão com Deriva de Polarização de 0,5 °/h e Design Compacto 2

Giroscópio de Fibra Ótica de Três Eixos de Alta Precisão com Deriva de Polarização de 0,5 °/h e Design Compacto 3
