Qualidade Giroscópio de Fibra Óptica de Eixo Único de Alta Precisão com Deriva de Polarização de 0,002 °/h e Taxa Angular de ±300 °/s fábrica

Giroscópio de Fibra Óptica de Eixo Único de Alta Precisão com Deriva de Polarização de 0,002 °/h e Taxa Angular de ±300 °/s

Name: Giroscópio de Fibra Óptica de Eixo Único de Alta Precisão com Deriva de Polarização de 0,002 °/h e Taxa Angular de ±300 °/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F120HC
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: THUNDSEA

Número do modelo: F120HC

Local de Origem: Qingdao

Certificação: CCS

Quantidade mínima de pedido: Um grupo

Capacidade de fornecimento: grupo 30 pelo mês

Prazo de entrega: 15 dias

Condições de pagamento: L/C,T/T

Embalagem Padrão: Caixa da caixa

Resumo do Produto

FOG de eixo único de alta precisão com desvio de polarização ultrabaixo de 0,002°/h, faixa de ±300°/s e estabilidade excepcional entre -40°C e 65°C. Apresenta caminhada aleatória mínima de 0,0005°/√h e resistência robusta à vibração/choque para medição inercial de precisão.

Atributos personalizados do produto

Destacar

0.002 °/hr single axis gyroscope

,

002 °/hr escolhem o giroscópio da linha central

,

giroscópio com inércia do arti

Faixa de taxa angular medida (°/s):

±300

Fator de escala Não linearidade em temperatura fixa (ppm):

≤10

Assimetria do fator de escala à temperatura ambiente (ppm):

≤1

Repetibilidade do fator de escala em temperatura fixa (ppm):

≤5

Repetibilidade do fator de escala em toda a faixa de temperatura de -40°C a 60°C (ppm):

≤15

Desvio de polarização em temperatura fixa (10s,1σ,°/h):

≤0.002

Repetibilidade do desvio de polarização em temperatura fixa (1σ,°/h):

≤0,03

Repetibilidade do desvio de polarização em toda a faixa de temperatura de -40°C a 60°C (1σ,°/h):

≤ 0.05

Desvio de polarização em toda a faixa de temperatura de -40°C a 60°C (100s,1σ,°/h):

≤ 0.005

Passeio Aleatório (°/√h):

≤0,0005

Vibração aleatória (°/h):

≤0.1

Choque (°/h):

≤0.1

Potência de resolução:

≤0,5

Alteração do desvio zero antes e depois da vibração (°/h):

≤ 0.01

Sensibilidade de polarização zero (°/h/GS):

< 0.5

Temperatura de armazenamento:

-50℃ ~70℃

Temperatura operacional:

-40℃ ~65℃

Descrição do produto

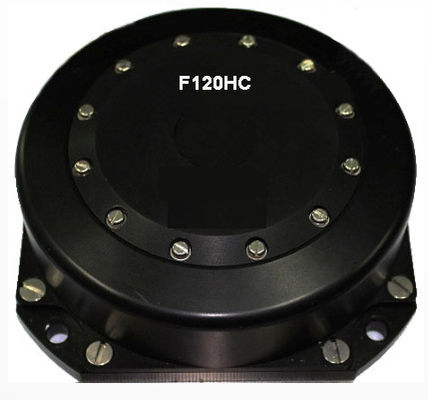

F120HC Giroscópio de Fibra Óptica de Alto Precisão de Eixo Único

Modelo F120HC Giroscópio de Fibra Óptica de Alto Precisão de Eixo Único com Drift de Bias de 0,002°/h

Introdução ao produto

Princípio de funcionamento e função

Este produto é um sensor de taxa angular inercial baseado no princípio do efeito Sagnac, concebido para medir o movimento da taxa angular do portador em torno do eixo sensível do sensor.A unidade utiliza uma bobina de fibra óptica como a unidade sensível à taxa angular com circuito de detecção de circuito fechado.

Dois feixes de um laser são injetados na mesma fibra em direções opostas.O deslocamento de fase diferencial resultante é medido através de interferometria, traduzindo a velocidade angular em mudanças de padrão de interferência mensuráveis.

A óptica de divisão de feixe lança a luz de um diodo laser em duas ondas que se propagam no sentido horário e no sentido anti-horário através de uma bobina de fibra óptica de várias voltas.A intensidade do efeito Sagnac depende da área efetiva do caminho óptico fechado, reforçada pelo número de voltas da bobina.

Este sensor inercial compreende sistemas ópticos, fontes de alimentação e circuitos de processamento de dados, fornecendo informações de incremento de ângulo de três eixos.

Configuração

• Componentes ópticos: fonte de luz, acoplador, modulador Y, bobina de fibra, detector

• Componentes de circuito: placa de processador, placa de fonte luminosa, pré-amplificador

• Componentes estruturais: corpo, cobertura, etc.

Dimensões e instalação

Tamanho do contorno: (120 ± 0,1) mm * (120 ± 0,1) mm * (38 ± 0,5) mm

Dimensões da instalação: (94 ± 0,1 mm) * (94 ± 0,1 mm)

Giroscópio de Fibra Óptica de Eixo Único de Alta Precisão com Deriva de Polarização de 0,002 °/h e Taxa Angular de ±300 °/s 0

Peso

≤ 900 g

Parâmetros de desempenho

Nome do índice	Requisitos de índice	Observações
Intervalo de velocidade angular medida (°/s)	± 300
Fator de escala Não-linearidade a temperatura fixa (ppm)	≤ 10
Asimetria do fator de escalação à temperatura ambiente (ppm)	≤ 1
Factor de escala Repetitividade a temperatura fixa (ppm)	≤ 5
Factor de escala Repetibilidade na gama de temperaturas completa de -40°C a 60°C (ppm)	≤ 15
Bias Drift a temperatura fixa (10s,1σ,°/h)	≤ 0.002
Repetitividade da deriva de viés a temperatura fixa (1σ,°/h)	≤ 0.03
Repetitividade da deriva de viés na faixa de temperatura completa de -40°C a 60°C (1σ,°/h)	≤ 0.05	Ensaio de temperatura constante em ponto fixo
Bias Drift na faixa de temperatura completa de -40°C a 60°C (100s,1σ,°/h)	≤ 0.005	Compensação fora da linha
Caminhada aleatória (°/√h)	≤ 0.0005
Tempo de aquecimento (min)	0
Vibração aleatória (°/h)	≤ 0.1	A diferença entre a média do desvio zero antes e após a vibração
Choque (°/h)	≤ 0.1	Desvio zero antes e após o impacto
Potência de resolução	≤ 0.5
Mudança de desvio zero antes e após vibração (°/h)	≤ 0.01
Sensibilidade a desvio zero (°/h/GS)	< 0.5
Temperatura de armazenamento	-50°C ~ 70°C
Temperatura de funcionamento	-40°C ~ 65°C

Interfaces mecânicas e elétricas

Interface mecânica

A superfície de montagem serve de superfície fixa para a instalação externa com parafusos de montagem M6.

Requisitos de energia

Fornecimento de energia externa através de dois canais:

• + (5V ± 0,25V), potência de saída > 7W

• - (5V ± 0,25V), potência de saída > 4W

Força de ondulação externa: < 20 mV

Interface de ligação elétrica

ZJA12-01t Número do alfinete da tomada	Significado Físico	Notas
1	+5V
2	Número de referência
3	-5V
9	R +
10	R -
11	T +
12	T -

Giroscópio de Fibra Óptica de Eixo Único de Alta Precisão com Deriva de Polarização de 0,002 °/h e Taxa Angular de ±300 °/s 1

Giroscópio de Fibra Óptica de Eixo Único de Alta Precisão com Deriva de Polarização de 0,002 °/h e Taxa Angular de ±300 °/s 2

Giroscópio de Fibra Óptica de Eixo Único de Alta Precisão com Deriva de Polarização de 0,002 °/h e Taxa Angular de ±300 °/s 3
