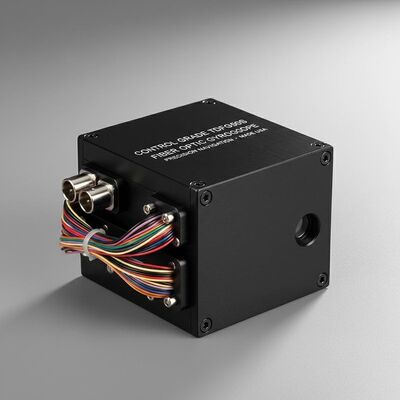

Qualidade Giroscópio de fibra óptica compacto de alto desempenho TDFG50S para navegação de precisão fábrica

Giroscópio de fibra óptica compacto de alto desempenho TDFG50S para navegação de precisão

Name: Giroscópio de fibra óptica compacto de alto desempenho TDFG50S para navegação de precisão
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50S
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDFG50S

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 30 conjuntos por mês

Prazo de entrega: 15 dias

Embalagem Padrão: Caixa de cartão

TDFG50S Control Grade Fiber Optic Gyroscope.pdf

PDF

Resumo do Produto

Grau de controle TDFG50S FOG: Giroscópio de fibra óptica de alto desempenho com faixa de ±400°/s, estabilidade de polarização <2°/h e ARW de 0,03°/√hr. Design compacto de 50 mm, construção totalmente em estado sólido e confiabilidade MIL-HDBK-217F (>150 mil horas MTBF). Ideal para sistemas de orientação, estabilização e controle industrial de mísseis.

Atributos personalizados do produto

Destacar

Giroscópio de fibra óptica de nível de controlo

,

Giroscópio de fibra óptica de alto desempenho

Faixa dinâmica:

≥±400°/s

Bias em execução:

< 2°/h

Precisão ((10sec):

0.5°/h~0.2°/h

ARW ((Caminhada aleatória angular:

< 0,03°/√hr,1σ

Triagem vibratória:

20 ~ 2.000 Hz, 6,06g

Largura de banda:

> 200 Hz

Peso:

≤ 160 g

Dimensões:

50 mm × 50 mm × 30 mm

Descrição do produto

Giroscópio de fibra óptica de nível de controlo TDFG50S

O giroscópio de fibra óptica TDFG50S é um sensor de velocidade angular de alto desempenho que utiliza tecnologia avançada de detecção de circuito fechado totalmente digital.Este instrumento de nível de controlo fornece dados de velocidade angular em tempo real a taxas superiores a 4 kHz através de uma interface serial.

Visão geral do produto

Com base no efeito óptico de Sagnac, esta série de giroscópios de fibra óptica inclui configurações de eixo único, eixo duplo e eixo triplo.As variantes de múltiplos eixos empregam a tecnologia de circuito de fonte de luz e solvedor compartilhada para detectar de forma síncrona a velocidade angular em vários eixos ortogonais.

Aplicações

Ideal para sistemas de estabilização e controlo em armas guiadas, plataformas de controlo de atitude, torpedos, mísseis táticos e equipamentos industriais de médio a alto nível que exigem sensores de movimento de precisão.

Características fundamentais

Design compacto com pequena pegada e construção leve
Arquitetura em estado sólido sem partes móveis para maior confiabilidade
Capacidade de ligação instantânea com saída digital para integração de computadores sem problemas
Função de baixo ruído com consumo mínimo de energia
Solução rentável com vida útil operacional prolongada

Especificações técnicas

Parâmetro de desempenho	Especificações
Faixa dinâmica	≥ ± 400°/s
Bias em execução	< 2°/h
Precisão (10 segundos)	0.5°/h ~ 0,2°/h
Caminhada angular aleatória (ARW)	< 0,03°/√hr, 1σ
Análise de vibrações	20~2000 Hz, 6,06 g
Largura de banda	> 200 Hz
Ligue o tempo	10s
Formato do sinal de saída	RS-422
Taxa de atualização do sinal de saída	500 Hz ~ 4000 Hz
Taxa de saída de sinal	115200bps ~ 921600bps
Temperatura de funcionamento	-40°C ~ +70°C
Temperatura de armazenamento	-55°C ~ +85°C
Fornecimento de energia	5V
Conector	J30J-15TJL
Consumo de energia	≤ 3W
MTBF (MIL-HDBK-217-F)	> 150 000 horas
Peso	≤ 160 g
Dimensões	50 mm * 50 mm * 30 mm
