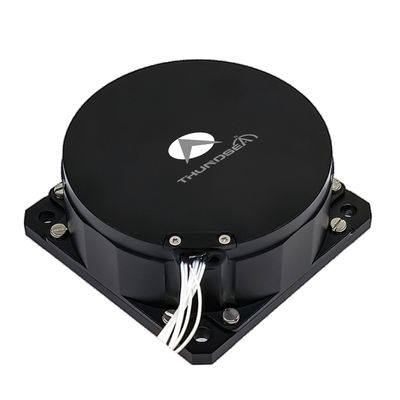

Giroscópio de fibra óptica de alta precisão (FOG) compacto de nível de controlo TDFG70S para navegação de precisão

Name: Giroscópio de fibra óptica de alta precisão (FOG) compacto de nível de controlo TDFG70S para navegação de precisão
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70S
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDFG70S

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 30 conjuntos por mês

Prazo de entrega: 15 dias

Embalagem Padrão: Caixa de cartão

TDFG70S Control Grade Fiber Optic Gyroscope.pdf

PDF

Resumo do Produto

Tipo de controlo TDFG70S Giroscópio de fibra óptica compacto Visão geral do produto O giroscópio de fibra óptica TDFG70S é um dispositivo avançado de detecção de velocidade angular que opera no efeito Sagnac em sistemas ópticos.,Fornece medições de velocidade angular em tempo real de plataformas em ...

Atributos personalizados do produto

Destacar

Giroscópio compacto da fibra ótica

,

Giroscópio de fibra óptica de nível de controlo

Faixa dinâmica:

≥±400°/s

Bias em execução:

< 1°/h

Precisão ((10sec):

00,05°/h a 0,03°/h

ARW ((Caminhada aleatória angular:

< 0,005°/√hr,1σ

Triagem vibratória:

20 ~ 2.000 Hz, 6,06g

Largura de banda:

> 200 Hz

Peso:

≤ 300 g

Dimensões:

70 mm × 70 mm × 30 mm

Descrição do produto

Tipo de controlo TDFG70S Giroscópio de fibra óptica compacto

Visão geral do produto

O giroscópio de fibra óptica TDFG70S é um dispositivo avançado de detecção de velocidade angular que opera no efeito Sagnac em sistemas ópticos.,Fornece medições de velocidade angular em tempo real de plataformas em movimento através de interfaces em série de alta velocidade com taxas de amostragem superiores a 4 kHz.

Configurações e capacidades

Disponível em configurações de eixo único, de eixo duplo e de três eixos, esta linha de produtos permite a sincronização de vários eixos para uma análise abrangente do movimento dinâmico.As variantes de dois e três eixos conseguem a detecção simultânea do eixo ortogonal através de projetos integrados com componentes ópticos compartilhados e unidades de processamento eletrônico, assegurando uma coerência de medição precisa em todos os eixos.

Aplicações

Ideal para equipamento de estabilização e controle de armas guiadas, mísseis táticos, torpedos, sistemas de controle de atitude e equipamentos industriais de médio a alto nível que requerem sensores de movimento precisos.

Características essenciais

Projeto em estado sólido sem partes móveis
Capacidade de activação instantânea com saída digital para fácil integração com computador
Tamanho compacto, construção leve e opções de design flexíveis
Baixo ruído, baixo consumo de energia e operação econômica
Alta fiabilidade e vida útil prolongada

Especificações técnicas

Parâmetro de desempenho	Especificações
Faixa dinâmica	≥ ± 400°/s
Bias em execução	< 1°/h
Precisão (10 segundos)	00,05°/h ~ 0,03°/h
Caminhada aleatória angular (1σ)	< 0,005°/√hr
Análise de vibrações	20~2000 Hz, 6,06 g
Largura de banda	> 200 Hz
Ligue o tempo	10s
Formato do sinal de saída	RS-422
Taxa de atualização do sinal de saída	500 Hz ~ 4000 Hz
Taxa de saída de sinal	115200bps ~ 921600bps
Temperatura de funcionamento	-40°C ~ +70°C
Temperatura de armazenamento	-55°C ~ +85°C
Fornecimento de energia	5V
Conector	J30J-15TJL
Consumo de energia	≤ 3W
MTBF (por MIL-HDBK-217-F)	> 150 000 horas
Peso	≤ 300 g
Dimensões	70 mm * 70 mm * 30 mm
