Vibração de triagem de alta largura de banda Compacto Design Control Grau Fibra Óptica giroscópio TDFG60D

Name: Vibração de triagem de alta largura de banda Compacto Design Control Grau Fibra Óptica giroscópio TDFG60D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60D
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDFG60D

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 30 conjuntos por mês

Prazo de entrega: 15 dias

Embalagem Padrão: Caixa de cartão

TDFG60D Control Grade Fiber Optic Gyroscope.pdf

PDF

Resumo do Produto

Giroscópio de fibra óptica de nível de controlo de triagem de vibrações TDFG60D Giroscópio de fibra óptica de nível de controlo TDFG60D Introdução O giroscópio de fibra óptica é um sensor de velocidade angular baseado no efeito Sagnac óptico, utilizando tecnologia de detecção de circuito fechado ...

Atributos personalizados do produto

Destacar

Giroscópio de fibra óptica de nível de controlo

,

Giroscópio de fibra óptica para rastreamento de vibrações

Faixa dinâmica:

≥±400°/s

Bias em execução:

< 2°/h

Precisão ((10sec):

1°/h~0,5°/h

ARW ((Caminhada aleatória angular:

< 0,04°/√hr,1σ

Triagem vibratória:

20 ~ 2.000 Hz, 6,06g

Largura de banda:

> 200 Hz

Peso:

≤ 260 g

Dimensões:

60 mm × 68 mm × 47 mm

Descrição do produto

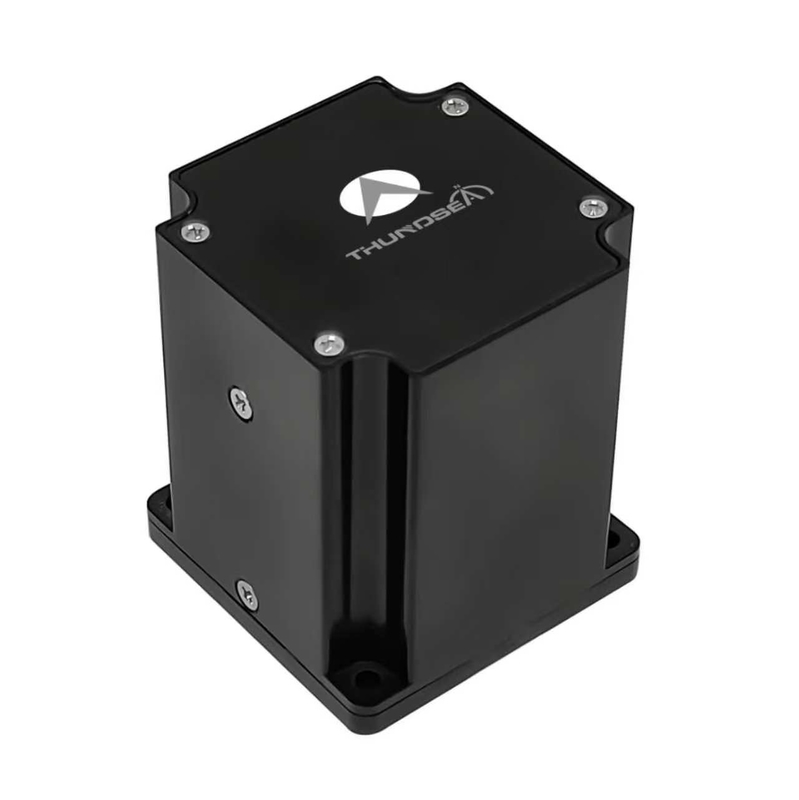

Giroscópio de fibra óptica de nível de controlo de triagem de vibrações TDFG60D

Giroscópio de fibra óptica de nível de controlo TDFG60D

Introdução

O giroscópio de fibra óptica é um sensor de velocidade angular baseado no efeito Sagnac óptico, utilizando tecnologia de detecção de circuito fechado totalmente digital de alto desempenho.Ele produz informações de velocidade angular do portador acima de 4KHz em tempo real através de uma porta serialEsta série de produtos inclui configurações de um eixo, de dois eixos e de três eixos,com modelos de dois e três eixos capazes de detectar sincronicamente informações de velocidade angular através de vários eixos ortogonais através da tecnologia de circuito de fonte luminosa e solvedor partilhada.

Aplicações

Esta tecnologia avançada de detecção foi concebida para sistemas de estabilização de precisão em munições guiadas, plataformas de navegação de torpedos, arquiteturas de orientação de mísseis,Mecanismos de controlo da posição no espaço aéreoTambém atende aos requisitos de medição de movimento de alta precisão em sistemas de automação industrial e robótica.

Características essenciais

Projeto em estado sólido sem partes móveis
Capacidade de activação instantânea com saída digital para fácil integração com computador
Baixo ruído, baixo consumo de energia e operação econômica
Tamanho compacto, construção leve e opções de design flexíveis
Alta fiabilidade e vida útil prolongada

Especificações técnicas

Parâmetro de desempenho	Especificações
Faixa dinâmica	≥ ± 400°/s
Bias em execução	< 2°/h
Precisão (10 segundos)	1°/h~0,5°/h
Caminhada angular aleatória (ARW)	< 0,04°/√hr, 1σ
Análise de vibrações	20~2000 Hz, 6,06 g
Largura de banda	> 200 Hz
Ligue o tempo	10s
Formato do sinal de saída	RS-422
Taxa de atualização do sinal de saída	500 Hz a 4000 Hz
Taxa de saída de sinal	230400bps~921600bps
Temperatura de funcionamento	-40°C ~ +70°C
Temperatura de armazenamento	-55°C ~ +85°C
Fornecimento de energia	5V
Conector	J30J-9ZKP
Consumo de energia	≤ 5W
MTBF (por MIL-HDBK-217-F)	> 120000h
Peso	≤ 260 g
Dimensões	60 mm68 mm47 mm
