Detalhes do produto:
|
| Alcance dinâmico: | ≥ ± 400°/s | Precisão ((10sec): | 0.5°/h~0.2°/h |
|---|---|---|---|
| Bias em execução: | < 1°/h | Verificação das vibrações: | 20~2000Hz, 6,06 g |
| ARW ((Caminhada aleatória angular: | < 0,02°/√hr,1σ | Largura de banda: | > 200 Hz |
| Peso: | ≤ 500 g | Dimensões: | 70 mm × 70 mm × 53 mm |
| Destacar: | Giroscópio de fibra óptica de nível de controlo,Medidas de precisão Giroscópio de fibra óptica |
||

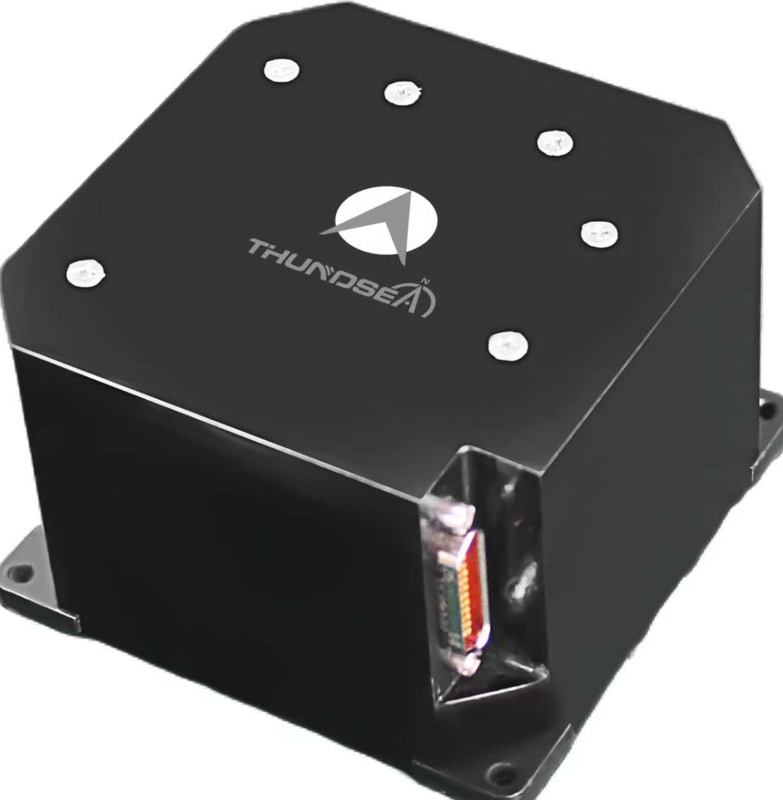

Giroscópio de fibra óptica de nível de controlo TDFG70T
1 Introdução
O giroscópio de fibra óptica (FOG) é um sensor de velocidade angular que aproveita o efeito óptico de Sagnac,Utilizando uma arquitetura de circuito fechado totalmente digital avançada para obter medições de velocidade angular em tempo real a taxas de amostragem > 4 kHz através de comunicação serial. Esta linha de produtos compreende configurações de eixo único, de eixo duplo e triassiais.FOGs de duplo eixo e triaxial utilizam fontes de luz compartilhadas e circuitos de processamento de sinal para medir simultaneamente a velocidade angular em vários eixos ortogonais, assegurando o acompanhamento sincronizado do movimento de vários eixos para aplicações de alta dinâmica.
2Aplicação
É adequado para equipamentos de estabilização e controle de armas guiadas, controle de atitude, torpedos, mísseis táticos e equipamentos industriais de médio e alto nível.
3Características
Baixo ruído, baixo consumo de energia, baixo custo;
Instantâneo, saída digital para fácil ligação a um computador.
Design totalmente em estado sólido, sem partes móveis;
Dimensões pequenas, peso leve e design flexível;
Alta fiabilidade e longa vida útil.
4 Parâmetros principais
|
Desempenho |
Faixa dinâmica |
≥± 400°/s |
|
Bias em execução |
- Não.1°/h |
|
|
Precisão ((10sec) |
0.5°/h~0.2°/h |
|
|
ARW(Caminhada aleatória angular |
- Não.00,02°/√Horário,σ |
|
|
Verificação das vibrações |
20 ~ 2000 Hz,60,06 g |
|
|
Largura de banda |
>200 Hz |
|
|
Interface elétrica |
Ligue o tempo |
10s |
|
Formato do sinal de saída |
RS-422 |
|
|
Construído em auto-teste |
- Não. |
|
|
Taxa de atualização do sinal de saída |
500 Hz a 2000 Hz |
|
|
Taxa de sinal de saída |
230400bps~921600bps |
|
|
Temperatura de funcionamento |
- Quarenta.°C ~ + 70°C |
|
|
Temperatura de armazenamento |
- 55.°C ~ + 85°C |
|
|
Especificações físicas |
Fornecimento de energia |
5V |
|
Conector |
J30J-9ZKP |
|
|
Consumo de energia |
≤ 5W |
|
|
MTBF (por MIL-HDBK-217-F) |
> 100000h |
|
|
Peso |
≤ 500 g |
|
|
Dimensões |
70 mm × 70 mm × 53 mm |
