Qualidade Giroscópio de fibra óptica de nível de navegação com precisão de 0,003°/h, peso ≤560g e design em estado sólido fábrica

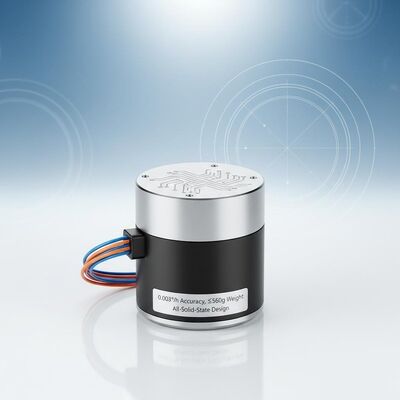

Giroscópio de fibra óptica de nível de navegação com precisão de 0,003°/h, peso ≤560g e design em estado sólido

Name: Giroscópio de fibra óptica de nível de navegação com precisão de 0,003°/h, peso ≤560g e design em estado sólido
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98S
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDFG98S

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 30 conjuntos por mês

Prazo de entrega: 15 dias

Embalagem Padrão: Caixa de cartão

TDFG98S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Resumo do Produto

O TDFG98S FOG de nível de navegação oferece precisão excepcional (0,003°/h) com alta confiabilidade. Apresenta design totalmente em estado sólido, inicialização rápida de 30 segundos e desempenho robusto em ambientes extremos (-40°C a +70°C). Ideal para navegação de precisão em aplicações aeroespaciais, de defesa e industriais.

Atributos personalizados do produto

Destacar

Giroscópio de fibra óptica altamente preciso

,

Giroscópio de fibra óptica de nível de navegação

,

Giroscópio de fibra óptica altamente preciso

Faixa dinâmica:

≥±400°/s

Bias em execução:

< 1°/h

Precisão ((100sec):

00,01°/h a 0,003°/h

ARW ((Caminhada aleatória angular:

< 0,0015°/√hr,1σ

Triagem vibratória:

20 ~ 500 Hz, 5,3g

Largura de banda:

> 200 Hz

Peso:

≤ 560 g

Dimensões:

98 mm × 98 mm × 35 mm

Descrição do produto

Giroscópio de fibra óptica de nível de navegação TDFG98S

O giroscópio de fibra óptica TDFG98S é um sensor de velocidade angular de alta precisão que opera no efeito óptico Sagnac.fornece dados de velocidade angular em tempo real através de comunicação serialEste FOG de nível de navegação serve como a unidade de detecção central em sistemas de navegação inercial, permitindo a medição precisa da velocidade angular em três direções ortogonais em relação ao espaço inercial.

Aplicações

Ideal para navegação inercial e equipamento de referência de posição em múltiplas plataformas, incluindo armas guiadas, aeronaves, veículos, navios, submarinos, sistemas de detecção orbital,e aplicações industriais de gama média a alta.

Características fundamentais

Alta precisão com estabilidade superior e opções de design flexíveis
Construção em estado sólido sem partes móveis
Capacidade de arranque rápido com saídas digitais para integração contínua
Função de baixo ruído com consumo mínimo de energia
Solução rentável com elevada fiabilidade e vida útil prolongada

Especificações técnicas

Parâmetro	Especificações
Faixa dinâmica	≥ ± 400°/s
Bias em execução	< 1°/h
Precisão (100s)	00,01°/h ~ 0,003°/h
Caminhada angular aleatória (ARW)	< 0,0015°/√hr, 1σ
Análise de vibrações	20~500 Hz, 5,3 g
Largura de banda	> 200 Hz
Ligue o tempo	30 anos
Formato do sinal de saída	RS-422
Taxa de atualização do sinal de saída	500 Hz ~ 4000 Hz
Taxa de saída de sinal	115200bps ~ 921600bps
Temperatura de funcionamento	-40°C ~ +70°C
Temperatura de armazenamento	-55°C ~ +85°C
Fornecimento de energia	5V
Conector (9 pinos)	J30JZ/XN9TJCAL01
Consumo de energia	≤ 3W
MTBF (por MIL-HDBK-217-F)	> 150 000 horas
Peso	≤ 560 g
Dimensões	98mm * 98mm * 35mm

Auto-teste integrado:As capacidades abrangentes de autodiagnóstico garantem a fiabilidade operacional e a integridade do sistema.

Etiquetas

Giroscópio inercial de 3 eixos

Giroscópio digital de um eixo

giroscópio óptico
