Detalhes do produto:
|
| Alcance dinâmico: | ≥ ± 400°/s | Bias em execução: | < 1°/h |
|---|---|---|---|
| Precisão ((100sec): | 00,03°/h a 0,01°/h | ARW ((Caminhada aleatória angular: | < 0,005°/√hr,1σ |
| Verificação das vibrações: | 20~2000Hz, 6,06 g | Largura de banda: | > 200 Hz |
| Peso: | ≤ 300 g | Dimensões: | 70 mm × 70 mm × 32 mm |
| Destacar: | Giroscópio de fibra óptica FOG,Giroscópio de fibra óptica de grau de neblina de navegação |
||

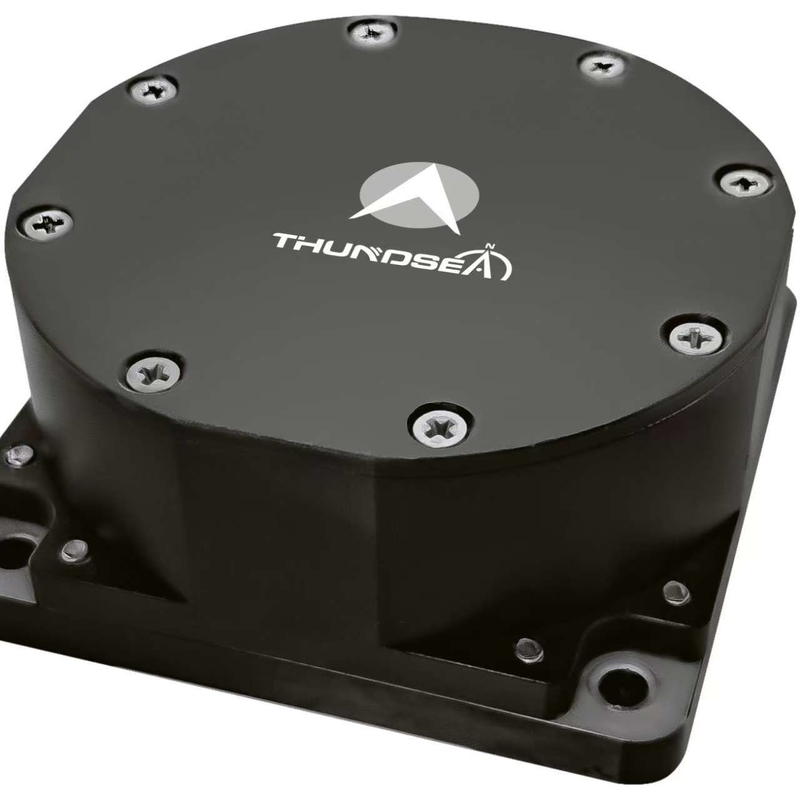

Giroscópio de fibra óptica de nível de navegação TDFG70S
1 Introdução
O giroscópio de fibra óptica é um tipo de sensor de velocidade angular baseado no efeito óptico Sagnac, tecnologia interna de detecção de circuito fechado digital de alto desempenho,Informações de velocidade angular do portador em tempo real podem ser emitidas através da porta serialTrês giroscópios de fibra óptica de alta precisão de um único eixo ou giroscópios integrados de fibra óptica de três eixos podem ser utilizados como sensores centrais de solução de navegação inercial,transportador sensível em relação ao espaço inercial em três direções ortogonais da informação de velocidade angular.
2Aplicação
Esta tecnologia avançada é adequada para integração em sistemas de navegação inercial e plataformas de referência de posição em uma variedade de aplicações, incluindo munições guiadas, veículos aeroespaciais,Sistemas de transporte terrestre, embarcações navais, veículos submersíveis, equipamento de detecção orbital e soluções de automação industrial de nível médio a alto.
3Características
Design totalmente em estado sólido, sem partes móveis;
Alta precisão, melhor estabilidade, design flexível;
Tempos de arranque extremamente curtos e saídas digitais para facilitar a integração em circuitos digitais.
Alta fiabilidade e longa vida útil
Baixo ruído, baixo consumo de energia, baixo custo;
4 Parâmetros principais
|
Faixa dinâmica |
≥± 400°/s |
|
Bias em execução |
< 1°/h |
|
Precisão(100sec) |
00,03°/h a 0,01°/h |
|
ARW(Caminhada aleatória angular |
- Não.00,005°/√Horário,σ |
|
Verificação das vibrações |
20 ~ 2000 Hz,60,06 g |
|
Largura de banda |
>200 Hz |
|
Ligue o tempo |
30 anos |
|
Formato do sinal de saída |
RS-422 |
|
Construído em auto-teste |
- Não. |
|
Taxa de atualização do sinal de saída |
500 Hz a 4000 Hz |
|
Taxa de sinal de saída |
115200bps~921600bps |
|
Temperatura de funcionamento |
- Quarenta.°C ~ + 70°C |
|
Temperatura de armazenamento |
- 55.°C ~ + 85°C |
|
Fornecimento de energia |
5V |
|
Conector (9 pinos) |
J30JZ/XN9TJCAL01 |
|
Consumo de energia |
≤ 3w |
|
MTBF (por MIL-HDBK-217-F) |
> 150 000 horas |
|
Peso |
≤ 300 g |
|
Dimensões |
70 mm × 70 mm × 32 mm |
