Qualidade Giroscópio de fibra óptica TDFG120T de nível de navegação com precisão de 0,003°/h e faixa dinâmica ≥±400°/s em estado sólido fábrica

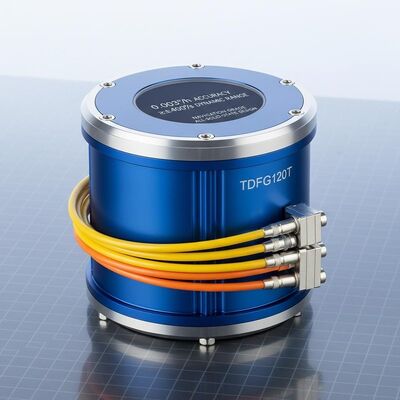

Giroscópio de fibra óptica TDFG120T de nível de navegação com precisão de 0,003°/h e faixa dinâmica ≥±400°/s em estado sólido

Name: Giroscópio de fibra óptica TDFG120T de nível de navegação com precisão de 0,003°/h e faixa dinâmica ≥±400°/s em estado sólido
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG120T
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDFG120T

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 30 conjuntos por mês

Prazo de entrega: 15 dias

Embalagem Padrão: Caixa de cartão

TDFG120T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Resumo do Produto

TDFG120T FOG de nível de navegação com precisão de 0,003°/h, alcance de ±400°/s e confiabilidade MIL-HDBK-217-F. O design totalmente em estado sólido garante inicialização instantânea, baixo consumo de energia e desempenho robusto em ambientes extremos (-40°C a +70°C).

Atributos personalizados do produto

Destacar

Giroscópio avançado de fibra óptica de nevoeiro

,

Giroscópio de fibra óptica de navegação avançada

,

Giroscópio de fibra óptica de alta precisão

Faixa dinâmica:

≥±400°/s

Bias em execução:

< 1°/h

Precisão ((100sec):

00,003°/h~0,001°/h

ARW ((Caminhada aleatória angular:

< 0,0006°/√hr, 1 σ

Triagem vibratória:

20 ~ 500 Hz, 3,2g

Largura de banda:

> 200 Hz

Peso:

≤1500g

Dimensões:

60 mm × 60 mm × 28 mm

Descrição do produto

Giroscópio de Fibra Óptica de Nivel Avançado de Navegação TDFG120T

Giroscópio de fibra óptica de alta precisão com precisão de 0,003°/h para aplicações de navegação exigentes

Visão geral do produto

O giroscópio de fibra óptica TDFG120T opera no efeito óptico Sagnac e possui tecnologia de detecção de circuito fechado totalmente digital de alto desempenho. It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.

Aplicações

Adequado para sistemas de navegação inercial e de referência de posição em múltiplos domínios, incluindo munições guiadas, aeronaves, veículos terrestres, navios/submersíveis, plataformas de detecção orbital,e aplicações industriais de gama média a alta.

Características fundamentais

Projeto em estado sólido sem partes móveis
Tempos de arranque extremamente curtos com saídas digitais
Alta precisão com estabilidade superior e design flexível
Alta fiabilidade e longa vida útil
Baixo ruído, baixo consumo de energia e operação econômica

Especificações técnicas

Faixa dinâmica	≥ ± 400°/s
Bias em execução	< 1°/h
Precisão (100s)	00,003°/h ~ 0,001°/h
Caminhada angular aleatória (ARW)	< 0,0006°/√hr, 1σ
Análise de vibrações	20~500 Hz, 3,2 g
Largura de banda	> 200 Hz
Ligue o tempo	30 anos
Formato do sinal de saída	RS-422
Taxa de atualização do sinal de saída	500 Hz ~ 4000 Hz
Taxa de saída de sinal	115200bps ~ 921600bps
Temperatura de funcionamento	-40°C ~ +70°C
Temperatura de armazenamento	-55°C ~ +85°C
Fornecimento de energia	5V
Conector (9 pinos)	J30JZ/XN9TJCAL01
Consumo de energia	≤ 4,5 W
MTBF (por MIL-HDBK-217-F)	> 100 000 horas
Peso	≤ 1500 g
Dimensões	Φ117 mm24 mm 60 mm60 mm*28 mm

Este giroscópio de fibra óptica de nível de navegação oferece uma precisão e confiabilidade excepcionais para as aplicações de medição inercial mais exigentes nos setores aeroespacial, de defesa e industrial.

Etiquetas

Giroscópio inercial de 3 eixos

Giroscópio digital de um eixo

giroscópio óptico
