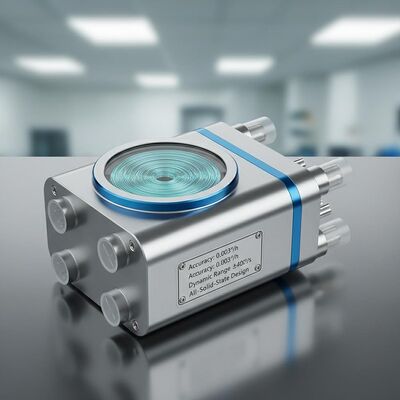

Qualidade Giroscópio de fibra óptica de nível de navegação de precisão com precisão de 0,003°/h, ±400°/s Distância dinâmica e design em estado sólido fábrica

Giroscópio de fibra óptica de nível de navegação de precisão com precisão de 0,003°/h, ±400°/s Distância dinâmica e design em estado sólido

Name: Giroscópio de fibra óptica de nível de navegação de precisão com precisão de 0,003°/h, ±400°/s Distância dinâmica e design em estado sólido
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98T
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDFG98T

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 30 conjuntos por mês

Prazo de entrega: 15 dias

Embalagem Padrão: Caixa de cartão

TDFG98T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Resumo do Produto

O FOG de nível de navegação TDFG98T oferece alta precisão (precisão de 0,003°/h), alcance de ±400°/s e design robusto para aplicações aeroespaciais/defesa. Apresenta saída totalmente digital, inicialização rápida e confiabilidade MIL-HDBK-217F (>100 mil horas MTBF).

Atributos personalizados do produto

Destacar

Giroscópio de fibra óptica de nível de navegação

,

Giroscópio de fibra de navegação de precisão

Faixa dinâmica:

≥±400°/s

Bias em execução:

< 1°/h

Precisão ((100sec):

00,005°/h~0,003°/h

ARW ((Caminhada aleatória angular:

< 0,0008°/√h, σ

Triagem vibratória:

20 ~ 2.000 Hz, 6,06g

Largura de banda:

> 200 Hz

Peso:

≤ 1200 g

Dimensões:

60 mm × 60 mm × 28 mm

Descrição do produto

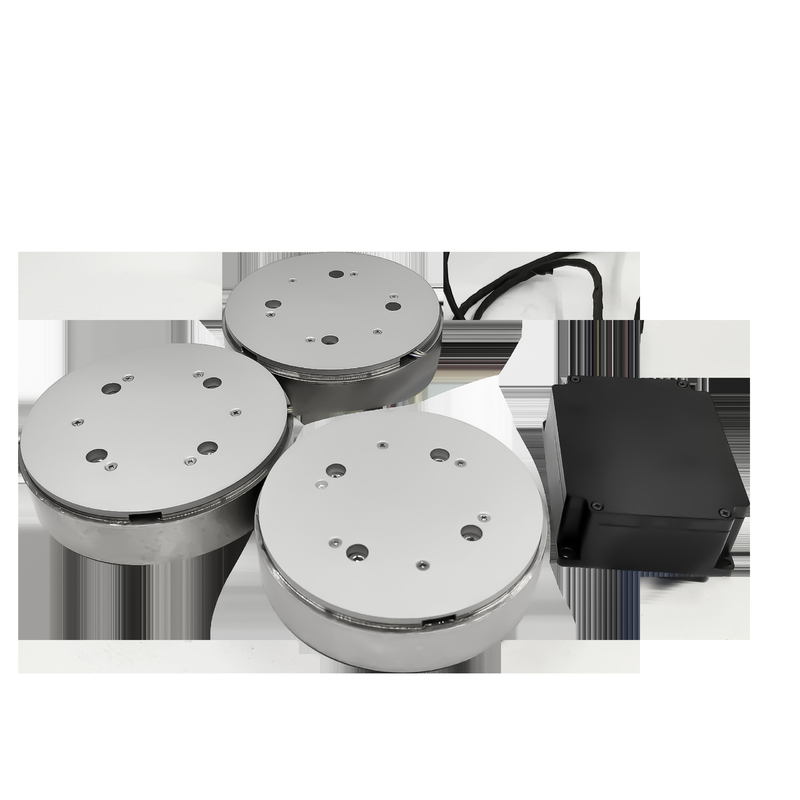

Giroscópio de fibra óptica de nível de navegação TDFG98T

O giroscópio de fibra óptica TDFG98T funciona como um sensor de velocidade angular utilizando o efeito óptico de Sagnac.A sua avançada arquitetura de controlo de circuito fechado totalmente digital permite a transmissão em tempo real de dados de velocidade angular do portador através de interfaces de comunicação em sérieEm sistemas de navegação inercial, três FOGs de alta precisão ortogonais de um único eixo ou uma única configuração FOG triaxial integrada servem como componentes de detecção do núcleo,Detecção de parâmetros de velocidade angular de plataformas em movimento ao longo de três eixos mutuamente perpendiculares em relação ao espaço inercial.

Aplicações

Adequado para equipamento de navegação inercial e equipamento de referência de posição em armas guiadas, aeronaves, veículos, navios, submersíveis, detecção de órbita e aplicações industriais de médio a alto nível.

Características essenciais

Alta fiabilidade e longa vida útil
Baixo ruído, baixo consumo de energia e custo-benefício
Tempos de arranque extremamente curtos com saídas digitais para facilitar a integração
Projeto em estado sólido sem partes móveis
Alta precisão com excelente estabilidade e opções de design flexíveis

Especificações técnicas

Parâmetro	Especificações
Faixa dinâmica	≥ ± 400°/s
Bias em execução	< 1°/h
Precisão (100s)	00,005°/h ~ 0,003°/h
Caminhada aleatória angular (1σ)	< 0,0008°/√hr
Análise de vibrações	20~2000 Hz, 6,06 g
Largura de banda	> 200 Hz
Ligue o tempo	10s
Formato do sinal de saída	RS-422
Taxa de atualização do sinal de saída	500 Hz ~ 4000 Hz
Taxa de saída de sinal	230400bps ~ 921600bps
Temperatura de funcionamento	-40°C ~ +70°C
Temperatura de armazenamento	-55°C ~ +85°C
Fornecimento de energia	5V
Conector (9 pinos)	J30JZ/XN9TJCAL01
Consumo de energia	≤ 4,5 W
MTBF (por MIL-HDBK-217-F)	> 100 000 horas
Peso	≤ 1200 g
Dimensões	Φ98mm26mm 60 mm60 mm*28 mm

Etiquetas

Giroscópio inercial de 3 eixos

Giroscópio digital de um eixo

giroscópio óptico
