Qualidade Giroscópio de fibra óptica de alta precisão de nível de navegação TDFG70T fábrica

Giroscópio de fibra óptica de alta precisão de nível de navegação TDFG70T

Name: Giroscópio de fibra óptica de alta precisão de nível de navegação TDFG70T
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70T
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDFG70T

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 30 conjuntos por mês

Prazo de entrega: 15 dias

Embalagem Padrão: Caixa de cartão

TDFG70T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Resumo do Produto

O FOG de nível de navegação TDFG70T oferece alta precisão (0,01°/h), tamanho compacto (60×60×28mm) e desempenho robusto com confiabilidade MIL-HDBK-217-F (>100.000 horas MTBF). Ideal para armas guiadas, aeronaves e aplicações industriais que exigem detecção estável de velocidade angular.

Atributos personalizados do produto

Destacar

Giroscópio óptico de navegação

,

Giroscópio óptico compacto

Faixa dinâmica:

≥±400°/s

Bias em execução:

< 1°/h

ARW ((Caminhada aleatória angular:

< 0,003°/√hr,1σ

Triagem vibratória:

20 ~ 2.000 Hz, 6,06g

Precisão ((100sec):

00,01°/h a 0,005°/h

Largura de banda:

> 200 Hz

Peso:

≤ 720 g

Dimensões:

60 mm × 60 mm × 28 mm

Descrição do produto

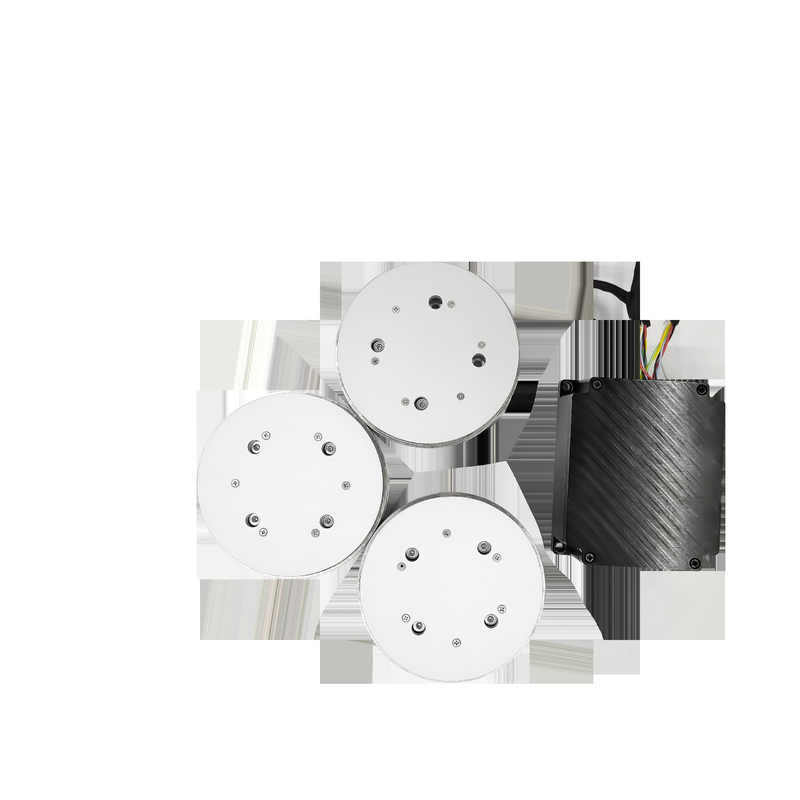

Giroscópio óptico de navegação compacto TDFG70T

Giroscópio de fibra óptica de nível de navegação TDFG70T

O giroscópio de fibra óptica (FOG) é um sensor de velocidade angular que opera com base no efeito Sagnac óptico.Este dispositivo de alto desempenho produz dados de velocidade angular em tempo real de transportadores em movimento através de sua interface de comunicação serialDisponíveis como três unidades FOG de alta precisão independentes de um eixo ou uma configuração integrada compacta de três eixos, estes sistemas servem como componentes de detecção central em sistemas de navegação inercial,permitindo a medição precisa de informações de velocidade angular ao longo de três eixos ortogonais em relação ao espaço inercial.

Aplicações

Adequado para equipamentos de navegação inercial e sistemas de referência de posição em armas guiadas, aeronaves, veículos, navios, submersíveis, detecção de órbita e aplicações industriais de médio a alto nível.

Características essenciais

Baixo ruído, baixo consumo de energia e baixo custo
Tempos de arranque extremamente curtos com saídas digitais para facilitar a integração
Alta precisão com estabilidade superior e design flexível
Projeto em estado sólido sem partes móveis
Alta fiabilidade e longa vida útil

Especificações técnicas

Faixa dinâmica	≥ ± 400°/s
Bias em execução	< 1°/h
Precisão (100s)	00,01°/h ~ 0,005°/h
Caminhada angular aleatória (ARW)	< 0,003°/√hr, 1σ
Análise de vibrações	20~2000 Hz, 6,06 g
Largura de banda	> 200 Hz
Ligue o tempo	10s
Formato do sinal de saída	RS-422
Auto-teste incorporado	- Não.
Taxa de atualização do sinal de saída	500 Hz ~ 2000 Hz
Taxa de saída de sinal	230400bps ~ 921600bps
Temperatura de funcionamento	-40°C ~ +70°C
Temperatura de armazenamento	-55°C ~ +85°C
Fornecimento de energia	5V
Conector (9 pinos)	J30JZ/XN9TJCAL01
Consumo de energia	≤ 4,5 W
MTBF (por MIL-HDBK-217-F)	> 100 000 horas
Peso	≤ 720 g
Dimensões	Φ69mm23mm 60 mm60 mm*28 mm

Etiquetas

Giroscópio inercial de 3 eixos

Giroscópio digital de um eixo

giroscópio óptico
