Detalhes do produto:
|
| Bias de alcance dinâmico em execução: | ≥ ± 400°/s | Ligue o Tempo: | 10s |
|---|---|---|---|
| Precisão ((100sec): | 00,02°/h a 0,01°/h | Formato do sinal de saída: | RS-422 |
| Peso: | ≤ 550 g | Dimensões: | 60 mm × 60 mm × 28 mm |
| Destacar: | Giroscópio de fibra óptica de nível de navegação,Giroscópio de três eixos de fibra óptica |
||

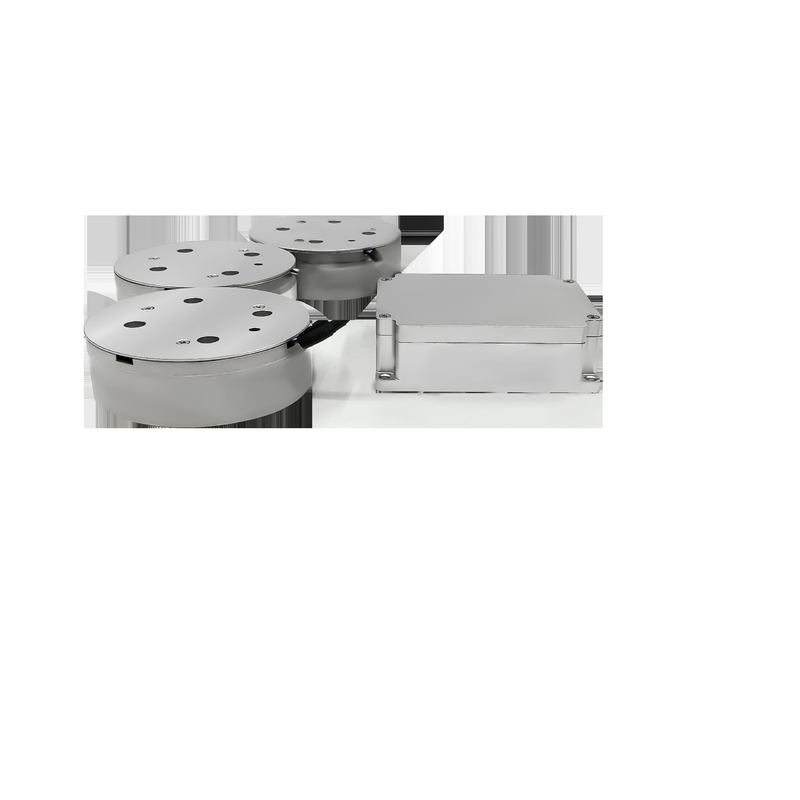

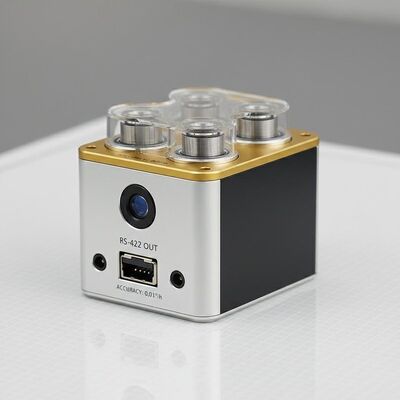

Giroscópio de fibra óptica de nível de navegação TDFG60T
1 Introdução
O giroscópio de fibra óptica é um tipo de sensor de velocidade angular baseado no efeito óptico Sagnac, tecnologia interna de detecção de circuito fechado digital de alto desempenho,Informações de velocidade angular do portador em tempo real podem ser emitidas através da porta serialTrês giroscópios de fibra óptica de alta precisão de um único eixo ou giroscópios integrados de fibra óptica de três eixos podem ser utilizados como sensores centrais de solução de navegação inercial,transportador sensível em relação ao espaço inercial em três direções ortogonais da informação de velocidade angular.
2Aplicação
Este produto é aplicável a sistemas de navegação inercial e sistemas de referência de posição em vários domínios, incluindo munições guiadas, plataformas aeroespaciais, veículos terrestres, navios marítimos,veículos submersíveis, sistemas de detecção orbital e aplicações industriais de gama média a alta.
3Características
Baixo ruído, baixo consumo de energia, baixo custo;
Alta precisão, melhor estabilidade, design flexível;
Design totalmente em estado sólido, sem partes móveis;
Tempos de arranque extremamente curtos e saídas digitais para facilitar a integração em circuitos digitais.
Alta fiabilidade e longa vida útil
4 Parâmetros principais
|
Faixa dinâmica |
≥± 400°/s |
|
Bias em execução |
< 1°/h |
|
Precisão(100sec) |
00,02°/h a 0,01°/h |
|
ARW(Caminhada aleatória angular |
< 0,005°/√hr,1σ |
|
Verificação das vibrações |
20 ~ 2000 Hz,60,06 g |
|
Largura de banda |
> 200 Hz |
|
Ligue o tempo |
10s |
|
Formato do sinal de saída |
RS-422 |
|
Construído em auto-teste |
- Não. |
|
Taxa de atualização do sinal de saída |
500 Hz a 2000 Hz |
|
Taxa de sinal de saída |
230400bps~921600bps |
|
Temperatura de funcionamento |
- Quarenta.°C ~ + 70°C |
|
Temperatura de armazenamento |
- 55.°C ~ + 85°C |
|
Fornecimento de energia |
5V |
|
Conector (9 pinos) |
J30JZ/XN9TJCAL01 |
|
Consumo de energia |
≤ 4,5W |
|
MTBF (por MIL-HDBK-217-F) |
> 100000h |
|
Peso |
≤ 550 g |
|
Dimensões |
Φ59 mm × 20 mm |
|
60 mm × 60 mm × 28 mm |
