Qualidade Giroscópio de fibra óptica TDFG50T com alta precisão e design em estado sólido para navegação precisa fábrica

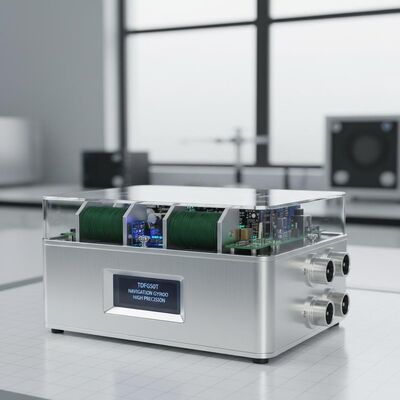

Giroscópio de fibra óptica TDFG50T com alta precisão e design em estado sólido para navegação precisa

Name: Giroscópio de fibra óptica TDFG50T com alta precisão e design em estado sólido para navegação precisa
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50T
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDFG50T

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 30 conjuntos por mês

Prazo de entrega: 15 dias

Embalagem Padrão: Caixa de cartão

TDFG50T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Resumo do Produto

O TDFG50T FOG de nível de navegação oferece alcance de ±400°/s, estabilidade de polarização <1°/h e ARW de 0,007°/√hr. O design totalmente em estado sólido garante confiabilidade com largura de banda de 500 Hz, peso ≤500g e operação de -40°C a +70°C para aplicações aeroespaciais, marítimas e industriais.

Atributos personalizados do produto

Destacar

Giroscópio de fibra óptica de nível de navegação

,

Giroscópio de fibra óptica de navegação precisa

Faixa dinâmica:

≥±400°/s

Bias em execução:

< 1°/h

Precisão ((100sec):

00,04°/h~0,02°/h

ARW ((Caminhada aleatória angular:

< 0,007°/√hr,1σ

Triagem vibratória:

20 ~ 2.000 Hz, 6,06g

Largura de banda:

> 200 Hz

Peso:

≤500g

Dimensões:

60 mm × 60 mm × 28 mm

Descrição do produto

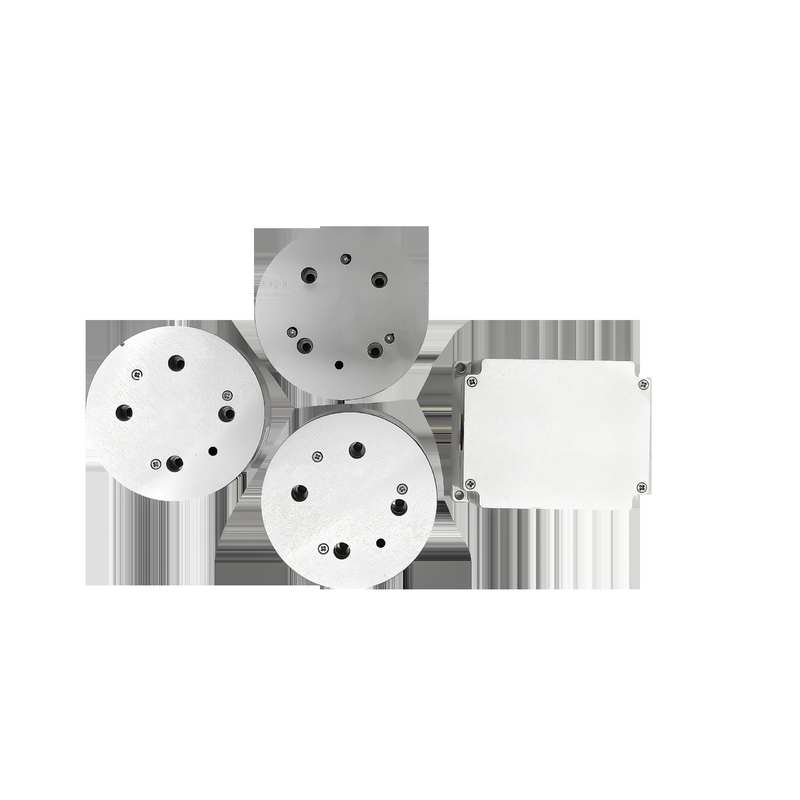

Giroscópio de fibra óptica de nível de navegação TDFG50T

Visão geral do produto

O giroscópio de fibra óptica TDFG50T serve como um sensor de taxa angular de alta precisão utilizando o efeito óptico Sagnac.fornece dados de velocidade angular em tempo real através de interfaces de comunicação em sérieEste dispositivo funciona como um componente central em sistemas de navegação inercial,Disponível em três configurações independentes de um eixo ou em desenhos integrados de três eixos para medição precisa da velocidade angular ao longo de três eixos ortogonais.

Aplicações

Este giroscópio de fibra óptica é projetado para diversas aplicações, incluindo sistemas de armas guiadas, plataformas aeroespaciais, veículos terrestres, embarcações marítimas, submersíveis e sistemas de detecção orbital.Ele serve como um componente crítico em sistemas de navegação inercial (INS) e sistemas de referência de posição (ARS), ao mesmo tempo que suporta aplicações industriais de gama média a alta que exigem sensores de movimento de precisão.

Características essenciais

Alta precisão com estabilidade superior e opções de design flexíveis
Construção em estado sólido sem partes móveis
Tempos de arranque rápidos e saídas digitais para uma integração perfeita
Função de baixo ruído com consumo mínimo de energia
Solução rentável com elevada fiabilidade e vida útil prolongada

Especificações técnicas

Faixa dinâmica	≥ ± 400°/s
Bias em execução	< 1°/h
Precisão (100s)	00,04°/h~0,02°/h
Caminhada angular aleatória (ARW)	< 0,007°/√hr, 1σ
Análise de vibrações	20~2000 Hz, 6,06 g
Largura de banda	> 200 Hz
Ligue o tempo	10s
Formato do sinal de saída	RS-422
Taxa de atualização do sinal de saída	500 Hz a 2000 Hz
Taxa de saída de sinal	230400bps~921600bps
Temperatura de funcionamento	-40°C ~ +70°C
Temperatura de armazenamento	-55°C ~ +85°C
Fornecimento de energia	5V
Conector (9 pinos)	J30JZ/XN9TJCAL01
Consumo de energia	≤ 4,5 W
MTBF (por MIL-HDBK-217-F)	> 100 000 horas
Peso	≤ 500 g
Dimensões	Φ50mm19mm / 60mm60mm*28mm

Etiquetas

Giroscópio inercial de 3 eixos

Giroscópio digital de um eixo

giroscópio óptico
