Detalhes do produto:
|
| Alcance dinâmico: | ≥ ± 400°/s | Bias em execução: | < 1°/h |
|---|---|---|---|
| Precisão ((100sec): | 0.1°/h~0.04°/h | ARW ((Caminhada aleatória angular: | < 0,03°/√hr,1σ |
| Verificação das vibrações: | 20~2000Hz, 6,06 g | Largura de banda: | > 200 Hz |
| Peso: | ≤ 350 g | Dimensões: | 60 mm × 60 mm × 28 mm |
| Destacar: | Giroscópio de fibra óptica de nível de navegação,Giroscópio de fibra óptica altamente sensível |
||

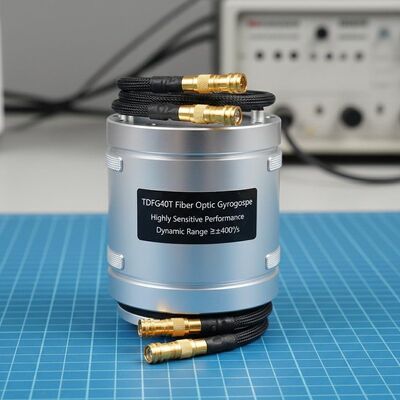

Giroscópio de fibra óptica de nível de navegação TDFG40T
1 Introdução
O giroscópio de fibra óptica é um tipo de sensor de velocidade angular baseado no efeito óptico Sagnac, tecnologia interna de detecção de circuito fechado digital de alto desempenho,Informações de velocidade angular do portador em tempo real podem ser emitidas através da porta serialTrês giroscópios de fibra óptica de alta precisão de um único eixo ou giroscópios integrados de fibra óptica de três eixos podem ser utilizados como sensores centrais de solução de navegação inercial,transportador sensível em relação ao espaço inercial em três direções ortogonais da informação de velocidade angular.
2Aplicação
O giroscópio de fibra óptica é amplamente aplicável em diversos domínios, incluindo sistemas de armas guiadas, plataformas aeroespaciais, veículos terrestres, embarcações marítimas, submersíveis,e sistemas de detecção orbitalServe como um componente crítico em sistemas de navegação inercial (INS) e sistemas de referência de posição (ARS),Aplicativos industriais de gama média a alta que requerem sensores de movimento de precisão.
3Características
Baixo ruído, baixo consumo de energia, baixo custo;
Tempos de arranque extremamente curtos e saídas digitais para facilitar a integração em circuitos digitais.
Alta precisão, melhor estabilidade, design flexível;
Design totalmente em estado sólido, sem partes móveis;
Alta fiabilidade e longa vida útil
4 Parâmetros principais
|
Faixa dinâmica |
≥± 400°/s |
|
Bias em execução |
< 1°/h |
|
Precisão ((100sec) |
0.1°/h~0.04°/h |
|
ARW(Caminhada aleatória angular |
< 0,03°/√Horário,σ |
|
Verificação das vibrações |
20 ~ 2000 Hz,60,06 g |
|
Largura de banda |
> 200 Hz |
|
Ligue o tempo |
10s |
|
Formato do sinal de saída |
RS-422 |
|
Construído em auto-teste |
- Não. |
|
Taxa de atualização do sinal de saída |
500 Hz a 2000 Hz |
|
Taxa de sinal de saída |
230400bps~921600bps |
|
Temperatura de funcionamento |
- 40°C ~ + 70°C |
|
Temperatura de armazenamento |
- 55°C ~ + 85°C |
|
Fornecimento de energia |
5V |
|
Conector (9 pinos) |
J30JZ/XN9TJCAL01 |
|
Consumo de energia |
≤ 4,5W |
|
MTBF (por MIL-HDBK-217-F) |
> 100000h |
|
Peso |
≤350 g |
|
Dimensões |
42 mm × 42 mm × 14 mm |
|
60 mm × 60 mm × 28 mm |
