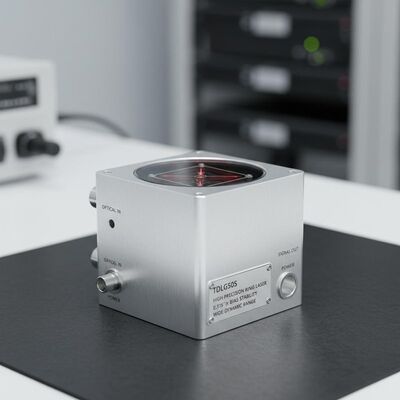

Qualidade Giroscópio laser de anel de alta precisão TDLG50S com estabilidade de desvio de 0,015°/h e ampla faixa dinâmica para navegação inercial fábrica

Giroscópio laser de anel de alta precisão TDLG50S com estabilidade de desvio de 0,015°/h e ampla faixa dinâmica para navegação inercial

Name: Giroscópio laser de anel de alta precisão TDLG50S com estabilidade de desvio de 0,015°/h e ampla faixa dinâmica para navegação inercial
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG50S
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDLG50S

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 30 conjuntos por mês

Prazo de entrega: 15 dias

Embalagem Padrão: Caixa de cartão

TDLG50S Ring Laser Gyroscope.pdf

PDF

Resumo do Produto

Giroscópio a laser de anel TDLG50S de alta precisão com estabilidade de polarização de 0,015°/h, alcance de ±400°/s e MTBF MIL-HDBK-217-F >10.000 horas. Design compacto e resistente a choques para sistemas de navegação aeroespacial, marítimo e de veículos.

Atributos personalizados do produto

Destacar

Giroscópio laser de anel de alta precisão

,

giroscópio do laser de anel

Descrição do produto

Giroscópio laser de anel TDLG50S de alta precisão

O giroscópio laser de anel TDLG50S opera no princípio do efeito Sagnac, medindo os aumentos de ângulo de transportador detectando diferenças de fase de interferência de laser dentro de uma cavidade de vidro de anel.Este giroscópio integrado oferece uma fiabilidade excepcional, adaptabilidade ao ambiente e desempenho estável, tornando-o um dos sensores de navegação inercial de alta precisão mais utilizados no mundo.

Aplicações

Ideal para sistemas de navegação inercial e equipamentos de referência de atitude em aplicações de ponta, incluindo naves espaciais, aeronaves, satélites artificiais, veículos, navios e submarinos.

Características fundamentais

Projeto integrado de circuito óptico com estrutura simples para fácil instalação
Tamanho compacto, construção leve e consumo de energia controlado
Alta fiabilidade com excelente resistência a choques e vibrações
Forte adaptabilidade ao ambiente e ampla largura de banda de resposta dinâmica
Saída de sinal digital para medições precisas

Especificações técnicas

Características de desempenho
Estabilidade de viés (1σ)	0.015°/h ~ 0.006°/h
Repetitividade de viés zero (1σ)	00,005°/h ~ 0,003°/h
Caminhada angular aleatória (ARW)	00,003°/√hr ~ 0,0015°/√hr
Erro do factor de escala (1σ)	≤ 5 ppm
Faixa dinâmica	≥ ± 400°/s
Largura de banda	> 200 Hz
Interface elétrica
Ligue o tempo	< 5 s
Formato do sinal de saída	TTL
Auto-teste incorporado	- Sim, sim.
Taxa de atualização do sinal de saída	1 Hz
Taxa de saída de sinal	115200
Especificações ambientais
Choque de vibração	75 g, meio seno, 6 ms
Temperatura de funcionamento	-40°C ~ +70°C
Temperatura de armazenamento	-55°C ~ +85°C
Especificações físicas
Fornecimento de energia	±15V, ±5V
Conector	J30JM-25ZKP (25 pinos)
Consumo de energia	≤ 3W
MTBF (por MIL-HDBK-217-F)	> 10 000 horas
Peso	0.64kg
Dimensões	90 mm * 73 mm * 51 mm

Etiquetas

Giroscópio inercial de 3 eixos

Giroscópio digital de um eixo

giroscópio óptico
