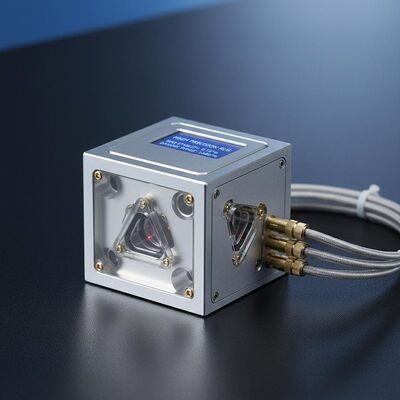

Qualidade Giroscópio laser de anel de alta precisão RLG com estabilidade de viés de 0,015°/h e faixa dinâmica ≥±400°/s fábrica

Giroscópio laser de anel de alta precisão RLG com estabilidade de viés de 0,015°/h e faixa dinâmica ≥±400°/s

Name: Giroscópio laser de anel de alta precisão RLG com estabilidade de viés de 0,015°/h e faixa dinâmica ≥±400°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG70S
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDLG70S

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 30 conjuntos por mês

Prazo de entrega: 15 dias

Embalagem Padrão: Caixa de cartão

TDLG70S Ring Laser Gyroscope.pdf

PDF

Resumo do Produto

O giroscópio a laser de anel TDLG70S oferece precisão excepcional com estabilidade de polarização de 0,006°/h e ARW de 0,0015°/√hr. Apresenta ampla faixa dinâmica de ±400°/s, largura de banda >200 Hz, construção robusta e design compacto para aplicações aeroespaciais e de navegação exigentes.

Atributos personalizados do produto

Destacar

giroscópio do laser de anel

,

Giroscópio laser de anel de alta precisão

Estabilidade do viés (1σ):

0.015°/h~0.006°/h

Repetitividade de viés zero (1σ):

00,005°/h~0,003°/h

ARW ((Caminhada aleatória angular:

0.003°/√hr~0.0015°/√hr

Erro do factor de escala (1σ):

≤5ppm

Faixa dinâmica:

≥±400°/s

Largura de banda:

> 200 Hz

Descrição do produto

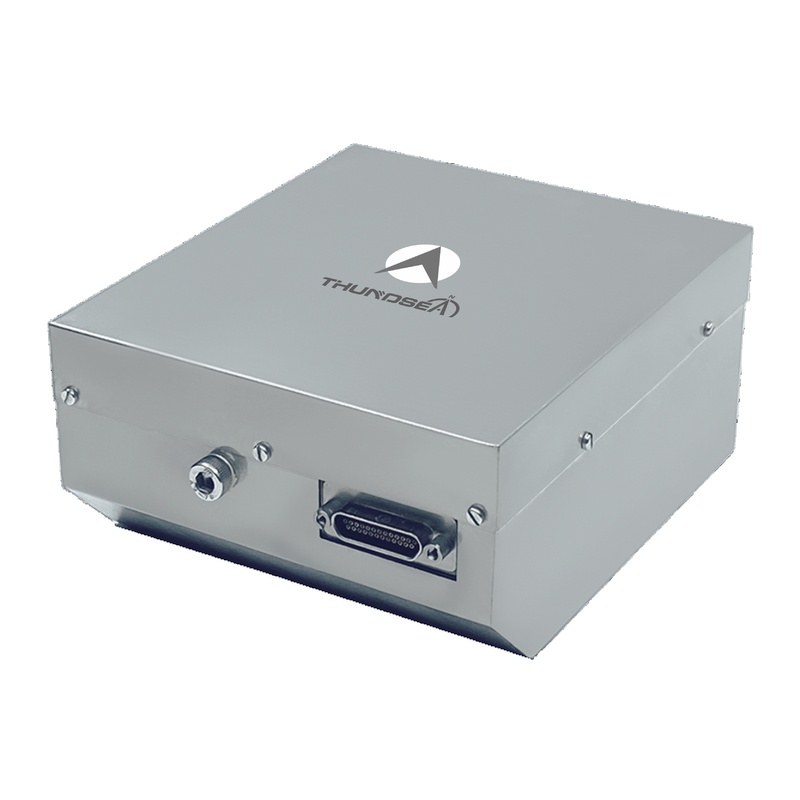

Giroscópio laser de anel TDLG70S de alta precisão

O giroscópio laser de anel TDLG70S funciona segundo o princípio do efeito Sagnac,Utilizando diferenças de fase de interferência entre feixes de laser no sentido horário e contra-horário dentro de uma cavidade de ressonância fechada para medir com precisão os aumentos angularesEste giroscópio avançado apresenta uma elevada integração, uma fiabilidade excepcional, uma forte adaptabilidade ao ambiente e um desempenho operacional estável.que serve como sensor central em sistemas de navegação inercial de alta precisão.

Aplicações

Adequado para navegação inercial e equipamento de referência de atitude em aplicações de ponta, incluindo naves espaciais, aeronaves, satélites artificiais, veículos, navios e submarinos.

Características essenciais

Ampla largura de banda de resposta dinâmica com saída de sinal digital
Tamanho compacto, design leve, fácil integração e consumo de energia controlado
Alta fiabilidade com excelente resistência a choques e vibrações
Forte capacidade de adaptação ao ambiente em condições exigentes
Projeto integrado de trajetória e circuito de luz com estrutura simples para fácil instalação

Especificações técnicas

Parâmetro de desempenho	Especificações
Estabilidade de viés (1σ)	0.015°/h ~ 0.006°/h
Repetitividade de viés zero (1σ)	00,005°/h ~ 0,003°/h
Caminhada angular aleatória (ARW)	00,003°/√hr ~ 0,0015°/√hr
Erro do factor de escala (1σ)	≤ 5 ppm
Faixa dinâmica	≥ ± 400°/s
Largura de banda	> 200 Hz
Ligue o tempo	< 5 s
Formato do sinal de saída	TTL
Auto-teste incorporado	- Sim, sim.
Taxa de atualização do sinal de saída	1 Hz
Taxa de saída de sinal	115200
Choque de vibração	75 g, meio seno, 6 ms
Temperatura de funcionamento	-40°C ~ +70°C
Temperatura de armazenamento	-55°C ~ +85°C
Fornecimento de energia	±15V, ±5V
Conector	J30JM-25ZKP (25 pinos)
Consumo de energia	≤ 3W
MTBF (por MIL-HDBK-217-F)	> 10000h
Peso	10,3 kg
Dimensões	φ114 mm * 53 mm

O TDLG70S representa a tecnologia de giroscópio laser de anel de ponta, oferecendo excepcional precisão e confiabilidade para as aplicações de navegação inercial mais exigentes na indústria aeroespacial, naval,e plataformas terrestres.
