Detalhes do produto:
|
| Estabilidade do viés (1σ): | 00,004°/h~0,002°/h | Repetitividade de viés zero (1σ): | 00,002°/h~0,001°/h |
|---|---|---|---|
| ARW ((Caminhada aleatória angular: | 00,0007°/√hr~ 0,0004°/√hr | Erro do factor de escala (1σ): | ≤2ppm |
| Alcance dinâmico: | ≥ ± 400°/s | Largura de banda: | > 200 Hz |
| Peso: | 2 kg | Dimensões: | 151 mm × 126 mm × 57 mm |
| Destacar: | Giroscópio laser de anel de alta precisão,giroscópio do laser de anel |
||

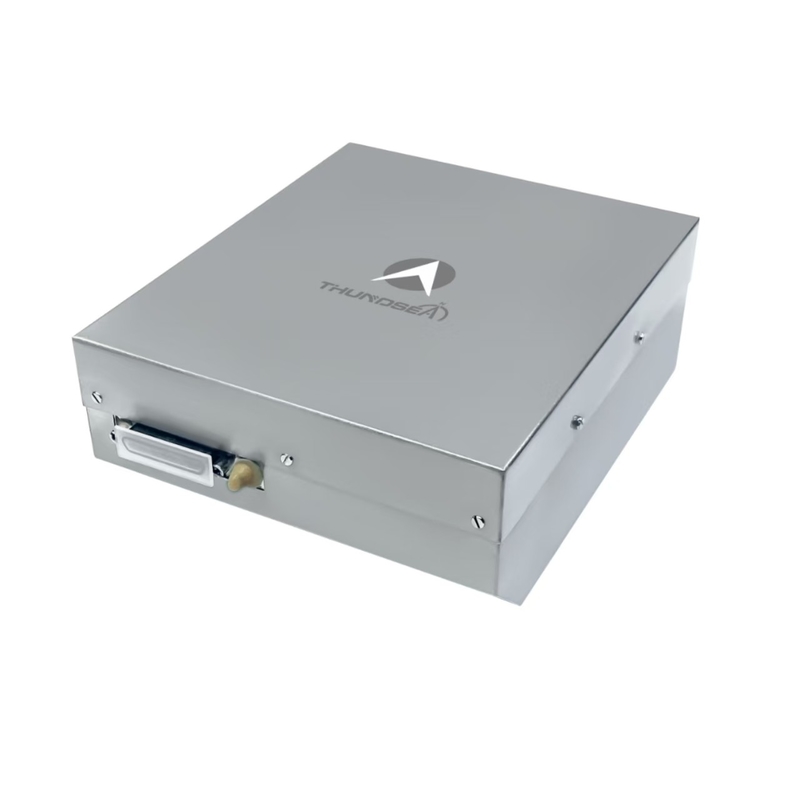

Giroscópio laser de anel TDLG90S de alta precisão
1 Introdução
O giroscópio laser de anel (RLG) opera com o efeito Sagnac como princípio fundamental,Utilizando a diferença de fase de interferência entre os feixes de laser no sentido horário e no sentido anti-horário dentro de uma cavidade de ressonância fechada para medir com precisão os aumentos angulares do portador Este tipo de giroscópio demonstra um elevado nível de integração, uma fiabilidade excepcional, uma forte adaptabilidade ao ambiente e um desempenho operacional estável.tornando-se um sensor central em sistemas de navegação inercial de alta precisão amplamente adotados em aplicações nacionais e internacionais .
2Aplicação
"Certificado para integração com sistemas de navegação inercial (INS) e sistemas de referência de direção de posição (AHRS) em todas as plataformas aeroespaciais (naves espaciais/aeronaves/satélites),Sistemas marítimos (navios de superfície/submersíveis), e módulos de navegação terrestre (veículos automóveis/militares)".
3Características
O caminho da luz e o circuito são encapsulados numa única unidade, estrutura simples e instalação fácil;
Pequeno tamanho, peso leve, fácil integração e consumo de energia controlado
Alta fiabilidade, resistência a choques e vibrações e forte adaptabilidade ao ambiente;
Ampla largura de banda de resposta dinâmica, saída de sinal digital.
4 Parâmetros principais
|
Desempenho |
Estabilidade do viés (1σ) |
0.004°/h~0,002°/h |
|
Repetitividade de viés zero (1σ) |
0.002°/h~0,001°/h |
|
|
ARW(Caminhada aleatória angular |
0.0007°/√Horário ~ 0,0004°/√RH |
|
|
Erro do factor de escala (1σ) |
≤ 2 ppm |
|
|
Faixa dinâmica |
≥ ± 400°/s |
|
|
Largura de banda |
> 200 Hz |
|
|
Interface elétrica |
Ligue o tempo |
< 5 s |
|
Formato do sinal de saída |
TTL |
|
|
Construído em auto-teste |
- Sim, sim. |
|
|
Taxa de atualização do sinal de saída |
1 Hz |
|
|
Taxa de sinal de saída |
115200 |
|
|
Choque de vibração |
75 g, meio seno, 6 ms |
|
|
Temperatura de funcionamento |
- Quarenta.°C ~ + 70°C |
|
|
Temperatura de armazenamento |
- 55.°C ~ + 85°C |
|
|
Especificações físicas |
Fornecimento de energia |
±15V, ±5V |
|
Conector (25 pinos) |
J30JM-37ZKP36 |
|
|
Consumo de energia |
≤ 3W |
|
|
MTBF (por MIL-HDBK-217-F) |
> 10000h |
|
|
Peso |
2 kg |
|
|
Dimensões |
151 mm × 126 mm × 57 mm |
