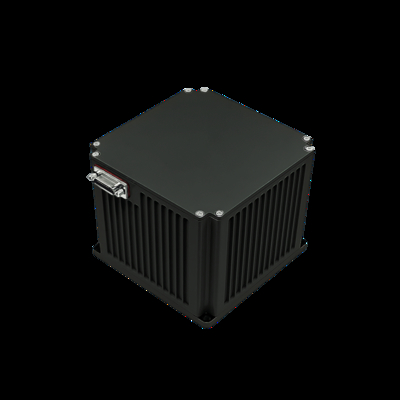

Pequena dimensão Alta precisão TDF51IMU0 Fibra óptica Unidade inercial Funções de medição dinâmica

Pequena dimensão Alta precisão TDF51IMU0 Fibra óptica Unidade inercial Funções de medição dinâmica
Pequena dimensão Alta precisão TDF51IMU0 Fibra óptica Unidade inercial Funções de medição dinâmica

Imagem Grande :  Pequena dimensão Alta precisão TDF51IMU0 Fibra óptica Unidade inercial Funções de medição dinâmica

Detalhes do produto:
Lugar de origem: China
Marca: NAVI OPTICS
Certificação: CCS
Número do modelo: TDF51IMU0
Documento: TDF51IMU0 Fiber Optic Inert...it.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: um conjunto
Detalhes da embalagem: Caixa de caixa
Termos de pagamento: L/c, t/t
Contato

Pequena dimensão Alta precisão TDF51IMU0 Fibra óptica Unidade inercial Funções de medição dinâmica

descrição
Estabilidade de viés zero (100s): 00,05°/h Estabilidade de viés zero (10s): 0.1°/h
Estabilidade de viés zero de temperatura variável: 0.1°/h Fator de escala a toda temperatura: ≤200ppm
Coeficiente de caminhada aleatória: 0,008 °/√H Intervalo de entrada: 400 °/s

Pequena dimensão Alta precisão TDF51IMU0 Fibra óptica Unidade inercial Funções de medição dinâmica


* Visão geral

As unidades inerciais de fibra óptica têm as vantagens de tamanho pequeno, peso leve, baixo consumo de energia e alta precisão.e unidades inerciais de modulação de dois eixos, satisfazendo as necessidades de novas plataformas não tripuladas, armas de água/torpedo, bem como plataformas de armas terrestres e aéreas para equipamentos de unidades inerciais de pequeno porte e de alta precisão.Eles têm funções de medição dinâmica para a informação de movimento angular e linear do portador.



*Desempenho

Projeto Conteúdo Índice Notas
Indicadores de desempenho do giroscópio
Indicador de desvio zero Estabilidade de desvio zero (100s) 00,05°/h
Estabilidade de desvio zero (10s) 0.1°/h
Estabilidade de temperatura variável com desvio zero 0.1°/h
Fator de escala Fator da escala de temperatura total ≤ 200 ppm
Outros indicadores Coeficiente de caminhada aleatória 00,008°/√h
Intervalo de entrada 400°/s
Indicadores de desempenho do acelerômetro
Índice de desvio Desvio erro global mensal 50 μg
Indicador de desvio zero Sensibilidade a temperaturas com desvio zero 50 μg/°C
Fator de escala Erro global mensal do fator de escala 50 ppm
Sensibilidade à temperatura do fator de escala 50 ppm/°C
Indicador de alcance Intervalo de entrada ± 20 g
Características da máquina inteira
Indicadores de desempenho ambiental Temperatura de funcionamento -40°C-60°C
Temperatura de armazenamento -45°C ∼70°C
Requisitos gerais Fornecimento de energia 18 ̊36V ((DC)
Consumo de energia estável ≤ 12 W Consumo de energia de arranque ≤ 25 W



*Interfaces elétricas

Pinhas Conectividade Nome do sinal Características do sinal
1,14 Fonte de alimentação externa Alimentação PCS positiva 24 V
2,15
Fornecimento de energia PCS em terra Terra de potência
10 Saída de sinal de 200 Hz IMU_TX1+ Dados de saída da UMI positivos
9
IMU_TX1- Dados de saída da UMI negativos
7 Sinal de sincronização IMU_SYN+ sinal de sincronização da UMI positivo
6
- Sim, sim. Sinal de sincronização da UMI negativo



*Aparência e dimensões estruturais

Pequena dimensão Alta precisão TDF51IMU0 Fibra óptica Unidade inercial Funções de medição dinâmica 0
