Alta precisão TDF37IMU0 Fibra Óptica Unidade de Inércia com Funções de Medição Dinâmica e Estabilidade de Bias Zero de 0,2°/h

Name: Alta precisão TDF37IMU0 Fibra Óptica Unidade de Inércia com Funções de Medição Dinâmica e Estabilidade de Bias Zero de 0,2°/h
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37IMU0
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDF37IMU0

Local de Origem: CHINA

Certificação: CCS

Quantidade mínima de pedido: um conjunto

Condições de pagamento: L/c, t/t

Embalagem Padrão: Caixa de caixa

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

Resumo do Produto

TDF37IMU0 Unidade de Inercia de Fibra Óptica de Alta Precisão As unidades inerciais de fibra óptica oferecem vantagens significativas, incluindo tamanho compacto, design leve, baixo consumo de energia e alta precisão de precisão.Estas unidades são projetadas para o design de sistemas de fixação pura...

Atributos personalizados do produto

Destacar

unidade de medição inercial de fibra óptica

,

medição dinâmica IMU de alta precisão

,

funções da unidade inercial TDF37IMU0

Estabilidade de viés zero (10s):

0.2°/h

Estabilidade de viés zero de temperatura variável (100s):

0,5 °/h

Não -linearidade do fator de 0,5 °/h:

≤20 ppm

Coeficiente de caminhada aleatória:

00,02°/√h

Faixa de entrada:

400 °/s

Descrição do produto

TDF37IMU0 Unidade de Inercia de Fibra Óptica de Alta Precisão

As unidades inerciais de fibra óptica oferecem vantagens significativas, incluindo tamanho compacto, design leve, baixo consumo de energia e alta precisão de precisão.Estas unidades são projetadas para o design de sistemas de fixação pura, satisfazendo os exigentes requisitos das modernas plataformas não tripuladas, armas submarinas/torpedeiras e várias plataformas de armas terrestres, aéreas e de mísseis que exigem um pequeno fator de forma,Equipamento de medição inercial de alta precisão com capacidades de medição dinâmica para informações de movimento angular e linear do portador.

Especificações de desempenho

Desempenho do giroscópio

Projeto	Conteúdo	Índice
Indicador de viés zero	Estabilidade de desvio zero (10s)	0.2°/h
	Estabilidade à temperatura variável com desvio zero (100s)	0.5°/h
Fator de escala	Não-linearidade do fator de escala	≤ 20 ppm
Outros indicadores	Coeficiente de caminhada aleatória	00,02°/√h
	Intervalo de entrada	400°/s

Desempenho do acelerômetro

Projeto	Conteúdo	Índice
Índice de desvio	Repetitividade de viés zero	0.3 mg
Indicador de viés zero	Sensibilidade a temperaturas com desvio zero	50 μg/°C
Fator de escala	Repetitividade do fator de escala	300 ppm
	Sensibilidade à temperatura do fator de escala	20 ppm/°C
Indicador de alcance	Intervalo de entrada	± 20 g

Características da unidade

Projeto	Conteúdo	Índice	Observação
Desempenho ambiental	Temperatura de funcionamento	-40°C ∼65°C
	Temperatura de armazenamento	-40°C-60°C
Requisitos gerais	Fornecimento de energia	18 ̊36V ((DC)
	Consumo de energia estável	≤ 8W	Consumo de energia de arranque ≤ 15 W

Interfaces elétricas

Pinhas	Conectividade	Nome do sinal	Características do sinal
1,2	Fonte de alimentação externa	Fonte de alimentação PCS	24 V
3,4		Fonte de alimentação PCS	Terra de potência
5	Saída de sinal de 200 Hz	IMU_TX1+	Dados de saída da UMI positivos
6		IMU_TX1-	Dados de saída da UMI negativos
9	Sinal de sincronização	IMU_SYN+	sinal de sincronização da UMI positivo
10		- Sim, sim.	Sinal de sincronização da UMI negativo

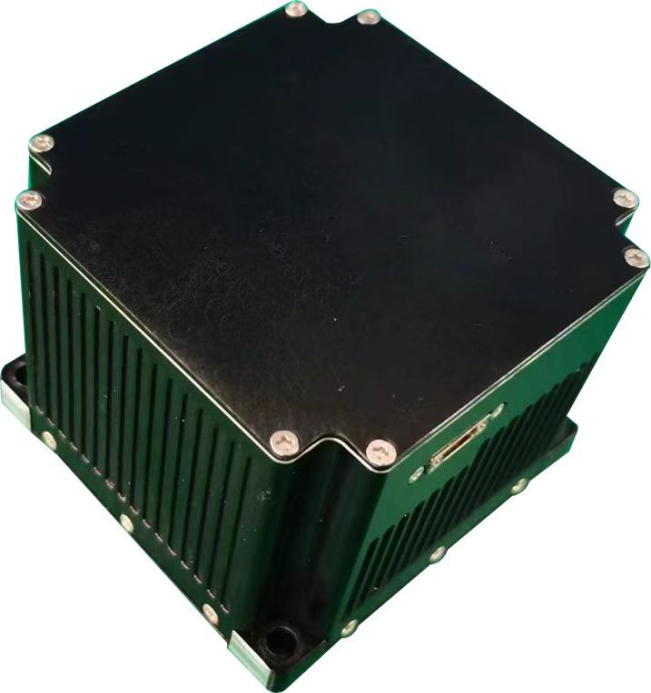

Aparência e dimensões estruturais

Alta precisão TDF37IMU0 Fibra Óptica Unidade de Inércia com Funções de Medição Dinâmica e Estabilidade de Bias Zero de 0,2°/h 0
