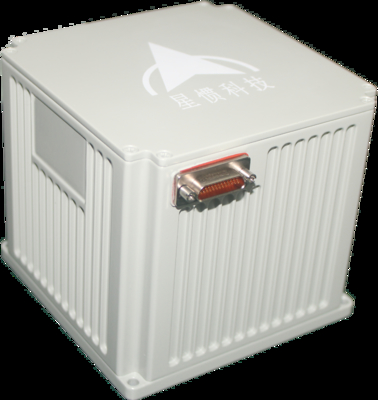

Small Size and High-Precision TDF61IMU0 Fiber Optic Inertial Unit for Consumption in Land and Airborne Weapon Platforms

Small Size and High-Precision TDF61IMU0 Fiber Optic Inertial Unit for Consumption in Land and Airborne Weapon Platforms
Small Size and High-Precision TDF61IMU0 Fiber Optic Inertial Unit for Consumption in Land and Airborne Weapon Platforms

Imagem Grande :  Small Size and High-Precision TDF61IMU0 Fiber Optic Inertial Unit for Consumption in Land and Airborne Weapon Platforms

Detalhes do produto:
Lugar de origem: CHINA
Marca: NAVI OPTICS
Certificação: CCS
Número do modelo: TDF61IMU0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: um conjunto
Detalhes da embalagem: Caixa de caixa
Termos de pagamento: L/c, t/t
Contato

Small Size and High-Precision TDF61IMU0 Fiber Optic Inertial Unit for Consumption in Land and Airborne Weapon Platforms

descrição
Fator de escala a toda temperatura: ≤150ppm Intervalo de entrada: 600 °/s
Estabilidade de viés zero (10s): 00,05°/h Estabilidade de viés zero de temperatura variável: 0.1°/h
Estabilidade de viés zero (100s): 00,03°/h Coeficiente de caminhada aleatória coeficiente de caminhada: 0,003 °/√H
Destacar:

small size fiber optic inertial unit

,

high-precision IMU for weapon platforms

,

airborne inertial measurement unit with warranty

Small Size Light Weight TDF61IMU0 Fiber Optic Inertial Unit Low Power Consumption

♦ Overview

Fiber optic inertial units offer several advantages, including compact size, lightweight design, low power consumption, and high accuracy. They can be utilized to create pure strapdown, single-axis, and dual-axis modulation inertial units, effectively meeting the demands of new unmanned platforms, underwater or torpedo weapons, as well as land and airborne weapon systems that require compact and high-precision inertial equipment. Additionally, these units provide dynamic measurement capabilities for both angular and linear motion information of carriers.

♦ Performance indicators
Project Content Index Notes
Performance indicators of gyroscope
Zero bias indicator Zero bias stability (100s) 0.03°/h
Zero bias stability (10s) 0.05°/h
Variable temperature zero bias stability 0.1°/h
Scale Factor Full temperature scale factor ≤150ppm
Other indicators Random walk coefficient 0.003°/√h
Input range 600°/s
Performance indicators of accelerometer
Deviation index Deviation monthly comprehensive error 50μg
Zero bias indicator Zero bias temperature sensitivity 50μg/℃
Scale Factor Scale factor monthly comprehensive error 50ppm
Scale factor temperature sensitivity 50ppm/℃
Range indicator Input range ±20g
Whole machine characteristics
Environmental performance indicators Operation temperature -40℃～60℃
Storage temperature -45℃～70℃
General requirements Power supply 18～36V(DC)
Stable power consumption ≤15W Startup power consumption ≤ 25W
♦ Electrical interface
Pin Connectivity Signal name Signal characteristics
1,14 External power supply PCS power supply positive 24V
2,15
PCS power supply ground Power Ground
10 200Hz signal output IMU_TX1+ IMU data output positive
9
IMU_TX1- IMU data output negative
7 Synchronization signal IMU_SYN+ IMU synchronization signal positive
6
IMU_SYN- IMU synchronization signal negative
♦ Structural Appearance and Dimensions
Small Size and High-Precision TDF61IMU0 Fiber Optic Inertial Unit for Consumption in Land and Airborne Weapon Platforms 0
