Detalhes do produto:
|
| Alcance dinâmico: | ≥ ± 400°/s | Bias em execução: | < 1°/h |
|---|---|---|---|
| Precisão ((10sec): | 00,05°/h a 0,03°/h | ARW ((Caminhada aleatória angular: | < 0,005°/√hr,1σ |
| Verificação das vibrações: | 20~2000Hz, 6,06 g | Largura de banda: | > 200 Hz |
| Peso: | ≤ 300 g | Dimensões: | 70 mm × 70 mm × 30 mm |
| Destacar: | Giroscópio compacto da fibra ótica,Giroscópio de fibra óptica de nível de controlo |
||

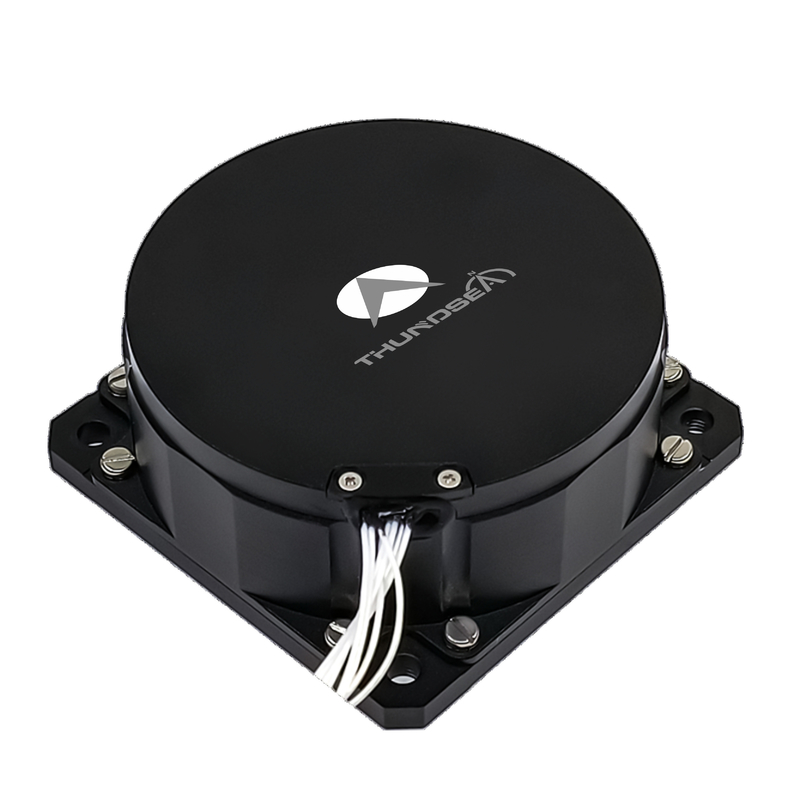

Giroscópio de fibra óptica de nível de controlo TDFG70S
1 Introdução
O giroscópio de fibra óptica (FOG) é um dispositivo de detecção de velocidade angular que opera no efeito Sagnac em sistemas ópticos.Fornece medições de velocidade angular em tempo real de plataformas em movimento através de interfaces em série de alta velocidade com taxas de amostragem superiores a 4 kHz.Disponível em configurações de um eixo, de dois eixos e de três eixos, esta linha de produtos permite a sincronização de vários eixos para análise de movimento dinâmico.As variantes de dois e três eixos conseguem a detecção simultânea do eixo ortogonal através de projetos integrados com componentes ópticos compartilhados e unidades de processamento eletrônico, garantindo uma coerência de medição precisa em todos os eixos.
2Aplicação
Apto para equipamento de estabilização e controlo de armas guiadas,mísseis táticos,torpedos,controlo da atitude,Equipamento industrial de gama média e alta.
3Características
Design totalmente em estado sólido, sem partes móveis;
Output digital instantâneo para fácil ligação a um computador;
Dimensões pequenas, peso leve e design flexível;
Baixo ruído, baixo consumo de energia, baixo custo;
Alta fiabilidade e longa vida útil.
4 Parâmetros principais
|
Desempenho |
Faixa dinâmica |
≥± 400°/s |
|
Bias em execução |
- Não.1°/h |
|
|
Precisão(10 segundos) |
00,05°/h a 0,03°/h |
|
|
ARW(Caminhada aleatória angular |
- Não.00,005°/√Horário,σ |
|
|
Verificação das vibrações |
20 ~ 2000 Hz,60,06 g |
|
|
Largura de banda |
>200 Hz |
|
|
Interface elétrica |
Ligue o tempo |
10s |
|
Formato do sinal de saída |
RS-422 |
|
|
Construído em auto-teste |
- Não. |
|
|
Taxa de atualização do sinal de saída |
500 Hz a 4000 Hz |
|
|
Taxa de sinal de saída |
115200bps~921600bps |
|
|
Temperatura de funcionamento |
- Quarenta.°C ~ + 70°C |
|
|
Temperatura de armazenamento |
- 55.°C ~ + 85°C |
|
|
Especificações físicas |
Fornecimento de energia |
5V |
|
Conector |
J30J-15TJL |
|
|
Consumo de energia |
≤ 3W |
|
|
MTBF (por MIL-HDBK-217-F) |
>150000h |
|
|
Peso |
≤ 300 g |
|
|
Dimensões |
70 mm × 70 mm × 30 mm |
