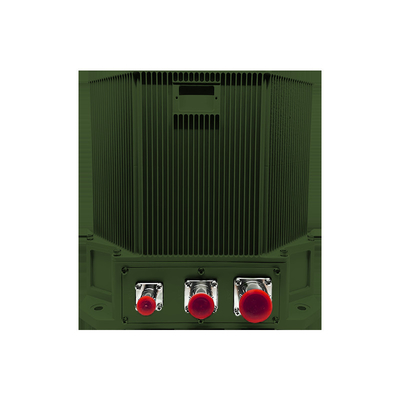

TDL645B Equipamento óptico de posicionamento e orientação giroscópica montado no veículo para posicionamento preciso

TDL645B Equipamento óptico de posicionamento e orientação giroscópica montado no veículo para posicionamento preciso
TDL645B Equipamento óptico de posicionamento e orientação giroscópica montado no veículo para posicionamento preciso

Imagem Grande :  TDL645B Equipamento óptico de posicionamento e orientação giroscópica montado no veículo para posicionamento preciso

Detalhes do produto:
Lugar de origem: China
Marca: NAVI OPTICS
Certificação: CCS
Número do modelo: TDL645B
Documento: TDL645B.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: Um conjunto
Detalhes da embalagem: Caixa de cartão
Tempo de entrega: 5-8 dias úteis
Habilidade da fonte: 10 conjuntos por mês
Contato

TDL645B Equipamento óptico de posicionamento e orientação giroscópica montado no veículo para posicionamento preciso

descrição
Repetibilidade diagonal: ≤0,01°/h Precisão do fator de escala: ≤5ppm
Caminhada aleatória: ≤ 0,003°/√hr Taxa angular: ≥ ± 400°/sec
Peso: <6.5kg Tensão de entrada: DC24V ((± 25%)
Destacar:

Equipamento óptico de posicionamento giroscópio

,

Equipamento óptico de posicionamento giroscópio montado no veículo

,

Equipamento de orientação de posicionamento giroscópio óptico

TDL645B Equipamento óptico de posicionamento e orientação giroscópica montado no veículo


1 Introdução

Incorporando giroscópios de laser ou de fibra óptica, juntamente com acelerômetros de quartzo como sensores de núcleo,Este sistema óptico de posicionamento e orientação giroscópica montado no veículo utiliza uma arquitetura de navegação inercial de fixaçãoA série de produtos suporta múltiplos modos operacionais: atualizações de velocidade zero (ZUPT), atualizações de velocidade zero (ZUPT), atualizações de velocidade zero (ZUPT), atualizações de velocidade zero (ZUPT), atualizações de velocidade zero (ZUPT), atualizações de velocidade zero (ZUPT), atualizações de velocidade zero (ZUPT), atualizações de velocidade zero (ZUPT), atualizações de velocidade zero (ZUPT), atualizações de velocidade zero (ZUPT), atualizações de velocidade zero (ZUPT), atualizações de velocidade zero (ZUPT), atualizações de velocidade zero (ZUPT), atualizações de velocidade zero (ZUPT) e atualizações de velocidade zero (ZUPT).Navegação GNSS/IMU integradaEste sistema abrangente fornece informações completas e contínuas sobre a posição, velocidade e posição do veículo,satisfazer os diversos requisitos de várias plataformas montadas em veículos.


2Área de aplicação

Adequado para veículos geodésicos, tanques, artilharia autopropulsada, veículos de combate de infantaria, veículos não tripulados, comboios de alta velocidade, veículos de máquinas agrícolas, etc.


3Características de desempenho

Capazes de alinhamento e inicialização em estados estáticos ou dinâmicos (em movimento).

Dispõe de navegação autônoma, atualização de velocidade zero (ZUPT) e navegação integrada com sistema de odômetro e/ou baseado em satélite.

Adequado para utilização em regiões de alta latitude (± 65°), extremamente frias e de alta altitude.

Alta fiabilidade.


4 Parâmetros principais


Tipo TDL645B
Acelerômetro Repetitividade dos meses ≤ 20 μg
Fator de precisão da escala de meses ≤ 20 ppm
Giroscópio Repetitividade de viés ≤ 0,01°/h
Precisão do fator de escala ≤ 5 ppm
Caminhada aleatória ≤ 0,003°/√hr
Características Taxa angular ≥ ± 400°/sec
Aceleração angular 100000°/sec2
Aceleração > 25 g
Atitude angular Qualquer Orientação
Tempo de alinhamento ≤ 15min
Input/output 3 portas de série RS422 full-duplex, 1 porta Ethernet 100M
Precisão da posição Precisão de localização/orientação do norte ≤ 5 m
Combinação navegação inercial/odómetro ≤ 0,08%D
Precisão de localização/orientação do norte ≤ 0,4 mil
Precisão de manutenção dos rolamentos/2h ≤ 0,4 mil
Precisão da posição de navegação combinada ≤ 0,2 mil
Desempenho das aplicações AHRS Precisão do rumo ≤ 0,2 mil
Precisão de passo e rolagem ≤ 0,2 mil
Características Consumo de energia < 40 W
Dimensões - Não.
Peso < 6,5 kg
Temperatura  -40°C a 60°C
Choque. 15 g, onda de meio seno 11 ms
Voltagem de entrada DC24V ((± 25%)
Refrigeração Condução da placa de montagem
Vibração 20 ~ 2000 Hz,60,06 g
MTBF >15000 horas
