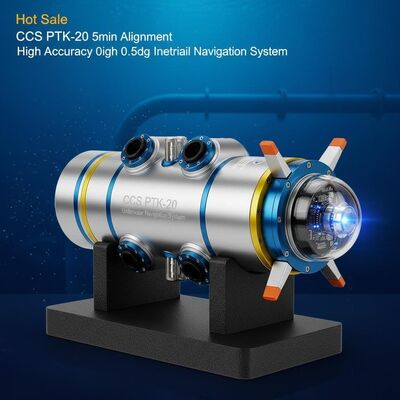

Venda a quente CCS PTK-20 5min Alinhamento Detecção de tubulação subaquática Alta precisão 0,05 graus Sistema de navegação inercial

Name: Venda a quente CCS PTK-20 5min Alinhamento Detecção de tubulação subaquática Alta precisão 0,05 graus Sistema de navegação inercial
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: PTK- 20
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: PTK- 20

Local de Origem: Qingdao

Certificação: CCS

Quantidade mínima de pedido: Um grupo

Capacidade de fornecimento: grupo 30 pelo mês

Prazo de entrega: 15 dias

Condições de pagamento: T/T

Embalagem Padrão: Caixa da caixa

PTK-20.pdf

PDF

Resumo do Produto

CCS PTK-20: Sistema de inspeção de dutos subaquáticos de alta precisão com alinhamento de 5 minutos, precisão de atitude de 0,05° e design robusto para operação de -40°C a 70°C. A tecnologia FOG personalizável reduz os custos de reparo.

Atributos personalizados do produto

Destacar

sistema de referência com inércia de 5min irs

,

sistema de medida 400deg/s com inércia

,

sistema de navegação do ins de 1km

Alinhamento:

5 minutos

Atitude:

0,05 graus, 1σ

Cabeçalho:

0,5 graus, 1σ

Armazenar:

≥32G

Velocidade de leitura:

USB2.0,taxa≥35Mb/s

Precisão:

1,8 m ~ 3,6 m em 1 km ~ 2 km ajudando

Veiocidade:

±400 graus/s

aceleração:

±20g

Temperatura de trabalho:

-40℃~70℃

Temperatura de armazenamento:

-55℃~85℃

Vibração:

0,04g²/hz@20~2000hz

Choque:

30g@6ms, mantenha a precisão; 50g@11ms, sobrevivência

Tamanho:

φ80×190mm

Fonte de energia:

24V CC

Peso:

≤2,5kg

Consumo de energia:

≤15W

Interface:

RS232,USB

Descrição do produto

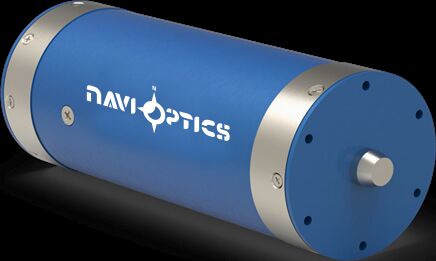

CCS PTK-20 Sistema de navegação inercial de detecção de tubulações subaquáticas

Introdução

A inspeção regular de tubulações é essencial para a manutenção, exigindo ferramentas eficazes para detectar danos como deformação, corrosão ou vazamentos.O nosso Sistema de Medição Inercial PTK-20 fornece determinação de localização precisa para ferramentas de inspecção, reduzindo significativamente o âmbito e os custos de reparação graças à sua elevada precisão.

Baseado na tecnologia de navegação inercial e tecnologia FOG, o PTK-20 integra três giroscópios de fibra óptica, três acelerômetros flexíveis e dispositivos de processamento de sinal eletrônico.Os giroscópios determinam a posição e o rumo., enquanto os acelerômetros medem o movimento de translação.

O sistema possui giroscópios de fibra óptica com precisão que varia de 0,003 a 0,5 graus por hora.com opções de precisão e tamanho personalizáveis.

Aplicações

Inspecção de oleodutos
Navegação e controlo de veículos terrestres
Estabilização e controlo da antena
Navegação de UAV
Atitude e referência de título

Especificações de desempenho

Tempo de alinhamento	5 minutos.
Atitude Exata	00,05°, 1σ
Precisão do rumo	00,5°, 1σ
Capacidade de armazenamento	≤ 32 GB
Velocidade de leitura	USB 2.0, ≥ 35 Mb/s
Precisão posicional	10,8 m a 3,6 m sobre 1 km a 2 km com auxiliar

Especificações técnicas

Faixa de velocidade	± 400°/s
Faixa de aceleração	± 20 g
Temperatura de funcionamento	-40°C a +70°C
Temperatura de armazenamento	-55°C a +85°C
Tolerância à vibração	0.04g2/Hz @ 2-2000Hz
Tolerância ao choque	30 g @ 6 ms (precisão mantida) 50 g @ 11 ms (sobrevivência)
Dimensões	φ80 * 190 mm
Fornecimento de energia	24VDC
Peso	≤ 2,5 kg
Consumo de energia	≤ 15 W
Interfaces	RS232, USB

Venda a quente CCS PTK-20 5min Alinhamento Detecção de tubulação subaquática Alta precisão 0,05 graus Sistema de navegação inercial 0
