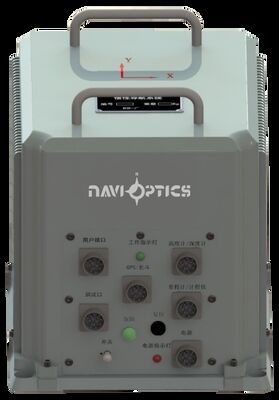

Qualidade Modelo FG-980S Sistema de navegação inercial de fibra óptica de alta precisão com tempo de alinhamento rápido e tamanho pequeno fábrica

Modelo FG-980S Sistema de navegação inercial de fibra óptica de alta precisão com tempo de alinhamento rápido e tamanho pequeno

Name: Modelo FG-980S Sistema de navegação inercial de fibra óptica de alta precisão com tempo de alinhamento rápido e tamanho pequeno
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-980S
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: FG-980S

Local de Origem: CHINA

Certificação: CCS

Quantidade mínima de pedido: 1 grupo

Capacidade de fornecimento: 30 grupos pelo mês

Prazo de entrega: 5-8 dias do trabalho

Condições de pagamento: L/C,T/T

Embalagem Padrão: Caixa de Corton

FG-980S.pdf

PDF

Resumo do Produto

Modelo FG-980S: INS de fibra óptica de alta precisão com erro de rumo <0,1°, alinhamento rápido de 1,5 min, MTBF de 55.000 horas. Design compacto e de baixo consumo de energia com GNSS integrado para UAVs e aviação. Robusto certificado (choque de 15g, MIL-STD-1553B).

Atributos personalizados do produto

Destacar

unidade de medição com inércia do imu 0.8nmile/h

,

sistema de navegação com inércia do imu 0.8nmile/h

,

sistema de navegação 0.8m/s com inércia

Posição:

0,8 milhas náuticas/h inercial

Velocidade:

0,8m/s inercial

Rolar e lançar:

0,05° Inercial

Cabeçalho:

0,07° Inercial

Alinhar hora:

1,5 min rápido

Taxa Angular:

±400°/s

aceleração:

±15g

Choque:

15g@11ms, meio seno

Vibração:

0,04g²/Hz

MTBF:

55.000 horas

Descrição do produto

Modelo FG-980S Sistema de navegação por inércia de fibra óptica de alta precisão

O sistema de navegação inercial FG-980S apresenta uma precisão excepcional com um erro de rota inferior a 0,1°.Este sistema avançado incorpora um receptor GNSS incorporado e utiliza três giros de circuito fechado em miniatura de um único eixo de alta precisão, juntamente com acelerómetros de quartzo.

Projetado com dimensões compactas, construção leve e baixo consumo de energia, este sistema serve como uma solução de navegação ideal ou fonte de informação para UAVs, helicópteros,aeronave de aviação geral, e aplicações similares.

Características fundamentais

Fornece informações de navegação autônomas, abundantes, contínuas e precisas
Tamanho compacto, design leve e baixo consumo de energia
Tecnologia integrada de navegação por satélite

Aplicações

Veículos aéreos não tripulados (UAV)
Helicópteros
Aeronaves de aviação geral
Aplicações aeroespaciais relacionadas

Dimensões estruturais

Modelo FG-980S Sistema de navegação inercial de fibra óptica de alta precisão com tempo de alinhamento rápido e tamanho pequeno 0

Especificações técnicas

Tempo de alinhamento	10 minutos. Rápido: 5 minutos
Precisão	Posição:Inercial: 1 nm/h, integrado: 20 m VelocidadeInercial: 1 m/s, integrado: 0,8 m/s Atitude (1σ):Inercial: 0,02°, integrado: 0,01° Posição (1σ):Inercial: 0,1°, integrado: 0,08°
Faixa dinâmica	Taxa angular:± 400°/s Aceleração:± 15 g
Requisitos de operação	Temperatura:Trabalho: -45 a +70°C, Armazenamento: -55 a +85°C Choque:Meio-sinusoide: 15 g, 11 ms Vibração:0.04g2/Hz
MTBF	50,000 horas
Fornecimento/Consumo de energia	28VDC / 30W
Interface	A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Parlamento Europeu e ao Parlamento Europeu uma proposta de regulamento (UE) n.o 182/2011 que estabeleça as regras de execução do presente regulamento.
Dimensão	Unidade de navegação: 238 mm * 188 mm * 190 mm Tamanho máximo: 254 mm * 188 mm * 190 mm
Peso	7.1kg (excluindo a antena receptor)

Modelo FG-980S Sistema de navegação inercial de fibra óptica de alta precisão com tempo de alinhamento rápido e tamanho pequeno 1
