Pequena dimensão Alta precisão TDL45IMU Unidade de inércia a laser Grande impacto Grande vibração

Pequena dimensão Alta precisão TDL45IMU Unidade de inércia a laser Grande impacto Grande vibração
Pequena dimensão Alta precisão TDL45IMU Unidade de inércia a laser Grande impacto Grande vibração

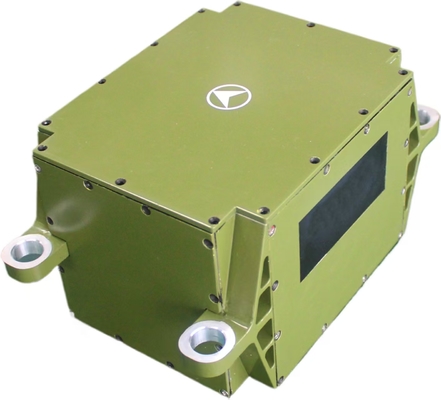

Imagem Grande :  Pequena dimensão Alta precisão TDL45IMU Unidade de inércia a laser Grande impacto Grande vibração

Detalhes do produto:
Lugar de origem: CHINA
Marca: NAVI OPTICS
Certificação: CCS
Número do modelo: TDL45IMU
Documento: TDL45IMU0 Laser Inertial Un...it.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: um conjunto
Detalhes da embalagem: Caixa de caixa
Termos de pagamento: L/c, t/t
Contato

Pequena dimensão Alta precisão TDL45IMU Unidade de inércia a laser Grande impacto Grande vibração

descrição
Estabilidade de viés zero (100s): 00,01°/h Repetibilidade de viés zero: 00,005°/h
Fator de escala a toda temperatura: ≤5ppm Coeficiente de caminhada aleatória: 0,002 °/h
Intervalo de entrada: 400 °/s
Destacar:

pequena unidade inercial TDL45IMU de alta precisão

,

unidade de inércia laser resistente a grandes impactos

,

Unidade de medição IMU à prova de grandes vibrações

Unidade Inercial Laser TDL45IMU de Alta Precisão e Tamanho Reduzido, Grande Impacto e Vibração


* Visão Geral

Este tipo de unidade inercial a laser possui as vantagens de tamanho reduzido, peso leve, baixo consumo de energia e alta precisão. Contém oito pontos de redução de vibração e pode atender aos cenários de aplicação de grande impacto e grande vibração. Pode ser usado para projetar strapdown puro e atender às necessidades de novas plataformas não tripuladas, armas aquáticas/torpedos, bem como plataformas de armas terrestres, aéreas e de mísseis para equipamentos de unidade inercial de tamanho reduzido e alta precisão. Possui a função de medição dinâmica do movimento angular e informações de movimento linear do veículo.



* Desempenho

Projeto Conteúdo Índice Observações
Indicadores de desempenho do giroscópio
Indicador de polarização zero Estabilidade da polarização zero (100s) 0,01°/h
Repetibilidade da polarização zero 0,005°/h
Fator de escala Fator de escala de temperatura total ≤5ppm
Outros indicadores Coeficiente de passeio aleatório 0,002°/h
Faixa de entrada 400°/s
Indicadores de desempenho do acelerômetro
Índice de desvio Erro abrangente mensal de desvio 20μg
Indicador de polarização zero Sensibilidade à temperatura de polarização zero 20μg/℃
Fator de escala Erro abrangente mensal do fator de escala 20ppm
Sensibilidade à temperatura do fator de escala 20ppm/℃
Indicador de faixa Faixa de entrada ±20g
Características da máquina inteira
Indicadores de desempenho ambiental Temperatura de operação -40℃～60℃
Temperatura de armazenamento -45℃～70℃
Requisitos gerais Fonte de alimentação 18～36V(DC)
Consumo de energia estável ≤20W Consumo de energia na inicialização ≤ 25W




* Interfaces Elétricas

Pino Conectividade Nome do sinal Características do sinal
1,12 Fonte de alimentação externa PCS positivo da fonte de alimentação 24V
2,13
Terra da fonte de alimentação PCS Terra da alimentação
3 Saída de sinal de 200Hz IMU_TX1+ Saída de dados IMU positiva
14
IMU_TX1- Saída de dados IMU negativa
6 Sinal de sincronização IMU_SYN+ Sinal de sincronização IMU positivo
17
IMU_SYN- Sinal de sincronização IMU negativo




* Aparência estrutural e dimensões


Pequena dimensão Alta precisão TDL45IMU Unidade de inércia a laser Grande impacto Grande vibração 0
