Pequena dimensão TDFG99IMU Fibra óptica Unidade inercial Alta precisão Peso leve

Pequena dimensão TDFG99IMU Fibra óptica Unidade inercial Alta precisão Peso leve
Pequena dimensão TDFG99IMU Fibra óptica Unidade inercial Alta precisão Peso leve Pequena dimensão TDFG99IMU Fibra óptica Unidade inercial Alta precisão Peso leve

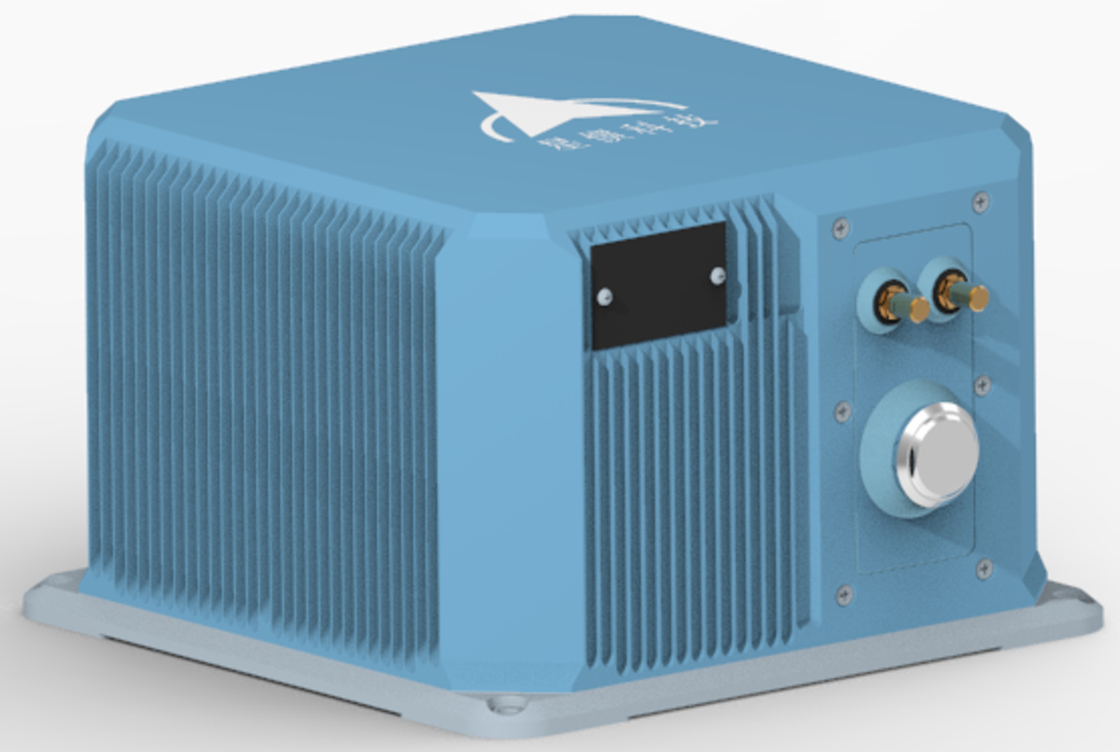

Imagem Grande :  Pequena dimensão TDFG99IMU Fibra óptica Unidade inercial Alta precisão Peso leve

Detalhes do produto:
Lugar de origem: CHINA
Marca: NAVI OPTICS
Certificação: CCS
Número do modelo: TDFG99IMU
Documento: TDF99IMU0 Fiber Optic Inert...it.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: um conjunto
Detalhes da embalagem: Caixa de caixa
Termos de pagamento: L/c, t/t
Contato

Pequena dimensão TDFG99IMU Fibra óptica Unidade inercial Alta precisão Peso leve

descrição
Estabilidade de viés zero (100s): 00,005°/h Estabilidade de viés zero (10s): 00,01°/h
Estabilidade de viés zero de temperatura variável: 00,02°/h Fator de escala a toda temperatura: ≤150ppm
Coeficiente de caminhada aleatória: 0,001 °/h Intervalo de entrada: 400 °/s
Destacar:

unidade de inércia de fibra óptica pequena

,

Sensor Imu de alta precisão

,

unidade de medição inercial leve

Pequena dimensão TDFG99IMU Fibra óptica Unidade inercial Alta precisão Peso leve


*Resumo

Esta unidade de inércia de fibra óptica oferece um design compacto e leve com baixo consumo de energia e alta precisão.permitindo um desempenho fiável em ambientes de alto impacto e vibraçãoAdequado para aplicações puras de fixação, ele atende aos requisitos de plataformas não tripuladas de próxima geração, sistemas submarinos/torpedeiros, bem como de terra, aéreos,e plataformas de armas de mísseis que exigem tecnologia inercial miniaturizada mas de alta precisãoAlém disso, fornece capacidades de medição dinâmica para o movimento angular e linear do portador.



*Desempenho

Projeto Conteúdo Índice Notas
Indicadores de desempenho do giroscópio
Indicador de desvio zero Estabilidade de desvio zero (100s) 00,005°/h
Estabilidade de desvio zero (10s) 00,01°/h
Estabilidade de temperatura variável com desvio zero 00,02°/h
Fator de escala Fator da escala de temperatura total ≤ 150 ppm
Outros indicadores coeficiente de marcha aleatória 00,001°/h
faixa de entrada 400°/s
Indicadores de desempenho do acelerômetro
Índice de desvio Desvio erro global mensal 20 μg
Indicador de desvio zero Sensibilidade a temperaturas com desvio zero 20 μg/°C
Fator de escala Erro global mensal do fator de escala 20 ppm
Sensibilidade à temperatura do fator de escala 20 ppm/°C
Indicador de alcance Intervalo de entrada ± 20 g
Características da máquina inteira
Indicadores de desempenho ambiental Temperatura de funcionamento -40°C-60°C
Temperatura de armazenamento -45°C ∼70°C
Requisitos gerais Fornecimento de energia 18 ̊36V ((DC)
Consumo de energia estável ≤ 15 W Consumo de energia de arranque ≤ 25 W



* Interfaces elétricas

Pinhas Conectividade Nome do sinal Características do sinal
39,40 Fonte de alimentação externa Alimentação PCS positiva 24 V
41,42
Fornecimento de energia PCS em terra Terra de potência
5 Saída de sinal de 200 Hz IMU_TX1+ Dados de saída da UMI positivos
6
IMU_TX1- Dados de saída da UMI negativos
9 Sinal de sincronização IMU_SYN+ sinal de sincronização da UMI positivo
10
- Sim, sim. Sinal de sincronização da UMI negativo



*Aparência e dimensões estruturais

Pequena dimensão TDFG99IMU Fibra óptica Unidade inercial Alta precisão Peso leve 0


etiqueta:

fiber optic inertial measurement unit,

small fiber optic inertial unit,

low power IMU sensor
