Qualidade Sistema de navegação por inércia de fibra óptica marinha universal de alto desempenho e alta confiabilidade TDF61A fábrica

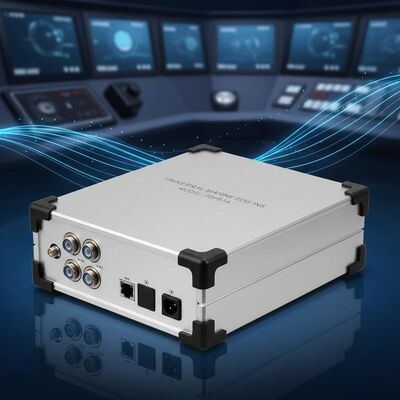

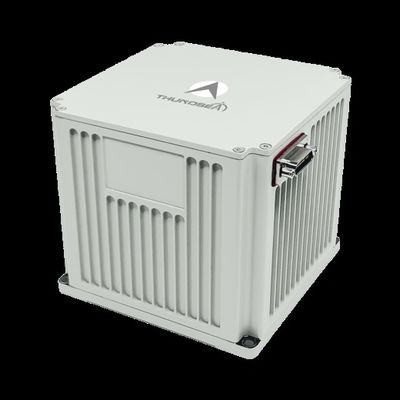

Sistema de navegação por inércia de fibra óptica marinha universal de alto desempenho e alta confiabilidade TDF61A

Name: Sistema de navegação por inércia de fibra óptica marinha universal de alto desempenho e alta confiabilidade TDF61A
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDF61A

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Condições de pagamento: T/T,L/C

Embalagem Padrão: Caixa de cartão

TDF61A.pdf

PDF

Resumo do Produto

O INS de fibra óptica marítima TDF61A oferece desempenho estável com precisão ≤4nm/h, suporta vários modos de navegação e resiste a ambientes extremos. Apresenta MTBF de mais de 20.000 horas, design compacto e interfaces abrangentes para USVs/UUVs.

Atributos personalizados do produto

Destacar

sistema de navegação inercial de fibra óptica marinha

,

sistema de navegação inercial universal com garantia

,

Sistema de navegação inercial de alta fiabilidade

Descrição do produto

Modelo de desempenho estável TDF61A Sistema universal de navegação por inércia por fibra óptica marinha

Este sistema de navegação inercial laser marinha universal (INS) utiliza giroscópios laser e acelerômetros de flexão de quartzo como sensores centrais.Empregando uma arquitetura de sistema de navegação inercial de fixação com software de navegação avançado em execução a alta velocidade, fornece informações de navegação em tempo real. O sistema suporta vários modos de funcionamento, incluindo navegação puramente inercial, navegação integrada inercial/satélite,e navegação integrada inercial/assistida por velocidade, fornecendo parâmetros completos de navegação para várias plataformas marítimas.

Aplicações

Adequado para embarcações de superfície não tripuladas de pequeno e médio porte (USV), veículos submarinos não tripulados (UUV), armas guiadas submarinas,e outras plataformas que operam em ambientes complexos com altas velocidades, grandes variações de temperatura e fortes vibrações.

Características fundamentais

Capazes de alinhamento e inicialização enquanto estão amarrados ou durante a navegação em linha reta de velocidade constante
Desempenho estável e elevada fiabilidade
Funções de detecção de falhas e alarme do sistema
Interfaces de saída digitais, incluindo portas seriadas Ethernet e RS422

Especificações técnicas

Parâmetro	Especificações
Acelerômetro
Repetitividade dos meses	≤ 50 μg
Fator de precisão da escala de meses	≤ 50 ppm
Giroscópio
Repetitividade de viés	00,02°/h~0,01°/h
Precisão do fator de escala	≤ 50 ppm
Caminhada aleatória	≤ 0,005°/√hr,1σ
Características
Taxa angular	≥ ± 400°/sec
Aceleração angular	100000°/sec2
Aceleração	> 25 g
Atitude angular	Qualquer Orientação
Precisão da velocidade	≤ 3,0kn
Horário de arranque	≤ 10 segundos
Input/output	3 portas de série RS422 full-duplex, 1 porta Ethernet 100M
Alinhamento
Tempo.	≤ 15min
Precisão de posição (inercia pura)	≤ 4 nm/1h
Precisão de posição (combinação inércia/DVL)	≤ 0,6%D
Desempenho das aplicações AHRS
Precisão do rumo	≤ 0,2°sec ((L)
Precisão de passo e rolagem	≤ 0,04°
Características
Consumo de energia	< 15 W
Dimensões	110110100
Peso	< 1,7 kg
Temperatura	-40°C a 60°C
Choque.	15 g, onda de meio seno 11 ms
Voltagem de entrada	DC24V ((± 25%)
Refrigeração	Condução da placa de montagem
Vibração	20~2000 Hz, 6,06 g
MTBF	> 20 000 horas
