Qualidade Sistema de navegação por inércia de fibra óptica marítima universal TDF121A fábrica

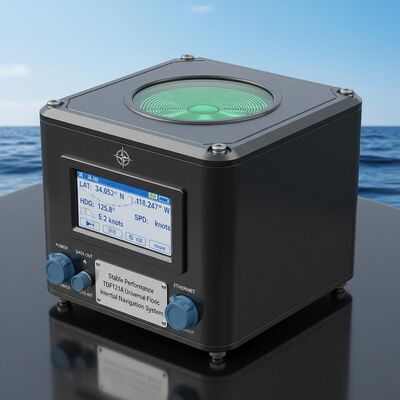

Sistema de navegação por inércia de fibra óptica marítima universal TDF121A

Name: Sistema de navegação por inércia de fibra óptica marítima universal TDF121A
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF121A
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDF121A

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Condições de pagamento: L/C,T/T

Embalagem Padrão: Caixa de cartão

TDF121A.pdf

PDF

Resumo do Produto

O INS de fibra óptica marítima TDF121A oferece alta confiabilidade com giroscópio de 0,003°/h, tolerância de aceleração de 25g e MTBF de mais de 20.000 horas. Possui interfaces Ethernet/RS422, suporta integração inercial/GNSS/DVL para USVs/UUVs em ambientes extremos.

Atributos personalizados do produto

Destacar

sistema de navegação inercial de fibra óptica marinha

,

sistema de navegação inercial universal com garantia

,

Sistema de navegação inercial de alta fiabilidade

Descrição do produto

TDF121A Sistema universal de navegação por inércia por fibra óptica marinha

Sistema de navegação marinha inercial de alta fiabilidade com desempenho estável para aplicações marítimas exigentes.

Visão geral do produto

Este sistema universal de navegação por inércia a laser marinha (INS) incorpora giroscópios a laser e acelerômetros de flexão de quartzo como dispositivos de detecção de núcleo.Utilizando um sistema de navegação inercial com software de navegação interna avançada de alta velocidade, fornece dados de navegação em tempo real. O sistema suporta vários modos operacionais, incluindo navegação puramente inercial, navegação inercial/satélite integrada,e navegação integrada inercial/assistida por velocidade.

Aplicações

Ideal para embarcações de superfície não tripuladas de pequeno e médio porte (USV), veículos submarinos não tripulados (UUV), armas guiadas submarinas e plataformas que operam em ambientes complexos a altas velocidades,grandes variações de temperatura, e fortes vibrações.

Características fundamentais

Capazes de alinhamento e inicialização enquanto estão amarrados ou durante a navegação em linha reta de velocidade constante
Desempenho estável e elevada fiabilidade
Funções de detecção de falhas e alarme do sistema
Interfaces de saída digitais, incluindo portas seriadas Ethernet e RS422

Especificações técnicas

Parâmetro	Especificações
Tipo	TDF121A
Repetitividade do viés do acelerômetro	≤ 10 μg
Precisão do fator de escala do acelerômetro	≤ 10 ppm
Repetitividade do viés giroscópio	00,003°/h~0,001°/h
Precisão do fator de escala giroscópica	≤ 20 ppm
Caminhada aleatória	≤ 0,0006°/√h,1σ
Taxa angular	≥ ± 400°/sec
Aceleração angular	100000°/sec2
Aceleração	> 25 g
Atitude angular	Qualquer Orientação
Precisão de velocidade	≤ 1,20 kn
Tempo de inicialização	≤ 10 segundos
Input/Output	3 portas de série RS422 full-duplex, 1 porta Ethernet 100M
Tempo de alinhamento	≤ 30min
Precisão de posição (inercia pura)	≤ 1 nm/4h
Precisão de posição (combinação inércia/DVL)	≤ 0,2%D
Precisão de rotação (AHRS)	≤ 0,03°sec ((L)
Precisão de passo e rolagem	≤ 0,02°
Consumo de energia	< 18 W
Dimensões	250220160 mm
Peso	< 9 kg
Temperatura de funcionamento	-40°C a 60°C
Resistência ao choque	15 g, onda de meio seno 11 ms
Voltagem de entrada	DC24V ((± 25%)
Método de arrefecimento	Condução da placa de montagem
Resistência à vibração	20~2000 Hz, 6,06 g
MTBF	> 20 000 horas
