Qualidade Sistema universal de navegação por inércia por fibra óptica marinha de alta fiabilidade para VUS e UUV fábrica

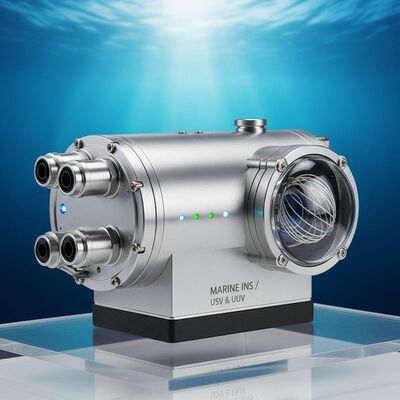

Sistema universal de navegação por inércia por fibra óptica marinha de alta fiabilidade para VUS e UUV

Name: Sistema universal de navegação por inércia por fibra óptica marinha de alta fiabilidade para VUS e UUV
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDF71A

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Condições de pagamento: L/C,T/T

Embalagem Padrão: Caixa de cartão

TDF71A.pdf

PDF

Resumo do Produto

O INS de fibra óptica marítima TDF71A oferece alta confiabilidade com giroscópio de 0,01°/h, precisão de posição ≤2nm/h e MTBF de mais de 20.000 horas. Apresenta design compacto, baixo consumo de energia e vários modos de navegação para USVs/UUVs em ambientes extremos.

Atributos personalizados do produto

Destacar

Sistema de navegação marítima por fibra óptica

,

Sistema de navegação inercial universal

,

Sistema de navegação inercial de alta fiabilidade

Descrição do produto

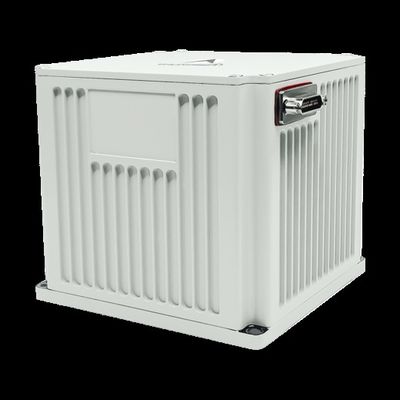

Modelo de alta fiabilidade TDF71A Sistema universal de navegação por inércia por fibra óptica marinha

Este sistema de navegação por inércia laser marinha (INS) multifuncional possui giroscópios laser e acelerômetros de flexão de quartzo como seus principais componentes de detecção.Adopção de uma estrutura de sistema de navegação inercial de fixação, incorpora um software de navegação avançado que opera a altas velocidades internamente para fornecer dados de navegação em tempo real.

Área de aplicação

Adequado para embarcações de superfície não tripuladas de pequeno e médio porte (USV), veículos submarinos não tripulados (UUV), armas guiadas submarinas,e outras plataformas que operam em ambientes complexos com altas velocidades, grandes variações de temperatura e fortes vibrações.

Características essenciais

Capazes de alinhamento e inicialização enquanto estão amarrados ou durante a navegação em linha reta de velocidade constante
Desempenho estável e elevada fiabilidade
Características Funções de detecção de falhas e alarme do sistema
Equipados com interfaces de saída digitais, incluindo portas de série Ethernet e RS422

Especificações técnicas

Parâmetro	Especificações
Tipo	TDF71A
Repetitividade do viés do acelerômetro	≤ 20 μg
Precisão do fator de escala do acelerômetro	≤ 20 ppm
Repetitividade do viés giroscópio	00,01°/h~0,005°/h
Precisão do fator de escala giroscópica	≤ 20 ppm
Caminhada aleatória giroscópica	≤ 0,003°/√hr,1σ
Taxa angular	≥ ± 400°/sec
Aceleração angular	100000°/sec2
Aceleração	> 25 g
Atitude angular	Qualquer Orientação
Precisão de velocidade	≤ 1,8 kn
Tempo de inicialização	≤ 10 segundos
Interfaces de entrada/saída	3 portas de série RS422 full-duplex, 1 porta Ethernet 100M
Tempo de alinhamento	≤ 15min
Precisão de posição (inercia pura)	≤ 2 nm/1h
Precisão de posição (combinação inércia/DVL)	≤ 0,4%D
Precisão de rotação (AHRS)	≤ 0,1°sec ((L)
Precisão de passo e rolagem	≤ 0,02°
Consumo de energia	< 15 W
Dimensões	130130110 mm
Peso	< 2,2 kg
Temperatura de funcionamento	-40°C a 60°C
Resistência ao choque	15 g, onda de meio seno 11 ms
Voltagem de entrada	DC24V ((± 25%)
Método de arrefecimento	Condução da placa de montagem
Resistência à vibração	20~2000 Hz, 6,06 g
MTBF	> 20 000 horas

Modos de operação

A linha de produtos oferece vários modos operacionais, incluindo navegação inercial independente, navegação inercial/satélite integrada,e navegação integrada inercial/assistida à velocidade para fornecer parâmetros abrangentes de navegação para diversos tipos de embarcações marítimas.
