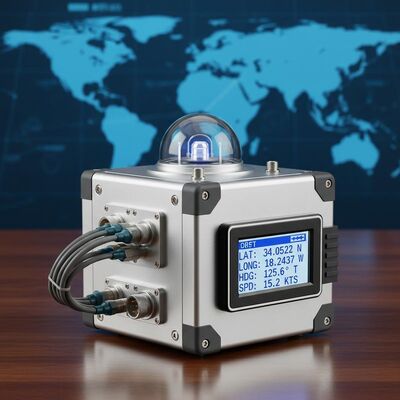

Qualidade Sistema de Navegação Inercial de Fibra Óptica Marinha Universal TDF99A com Dados de Navegação em Tempo Real fábrica

Sistema de Navegação Inercial de Fibra Óptica Marinha Universal TDF99A com Dados de Navegação em Tempo Real

Name: Sistema de Navegação Inercial de Fibra Óptica Marinha Universal TDF99A com Dados de Navegação em Tempo Real
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF99A
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDF99A

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Condições de pagamento: L/C,T/T

Embalagem Padrão: Caixa de cartão

TDF99A.pdf

PDF

Resumo do Produto

O INS de fibra óptica marítima TDF99A oferece precisão de velocidade ≤1,2kn e MTBF de mais de 20.000 horas. Possui giroscópios a laser, acelerômetros de quartzo e suporta integração inercial/GNSS/DVL para USVs/UUVs em ambientes extremos.

Atributos personalizados do produto

Destacar

Sistema de navegação marítima por fibra óptica

,

Sistema de navegação inercial universal

,

Sistema de navegação inercial TDF99A

Descrição do produto

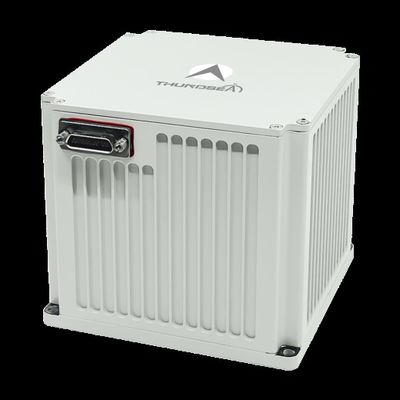

Sistema de navegação por inércia por fibra óptica marinha TDF99A

Sistema avançado de navegação marinha por laser inercial, com giroscópios a laser e acelerômetros de flexão de quartzo numa arquitetura de fixação com software de navegação de alta velocidade para saída de dados em tempo real.

Aplicações

Ideal para embarcações de superfície não tripuladas de pequeno e médio porte (USV), veículos submarinos não tripulados (UUV), armas guiadas submarinas e plataformas que operam em ambientes complexos a altas velocidades,grandes variações de temperatura, e fortes vibrações.

Características fundamentais

Capazes de alinhamento e inicialização enquanto estão amarrados ou durante a navegação em linha reta de velocidade constante
Desempenho estável e elevada fiabilidade
Funções de detecção de falhas e alarme do sistema
Interfaces de saída digitais, incluindo portas seriadas Ethernet e RS422

Especificações técnicas

Tipo	TDF99A
Acelerômetro
Repetitividade dos meses	≤ 10 μg
Fator de precisão da escala de meses	≤ 10 ppm
Giroscópio
Repetitividade de viés	00,005°/h~0,003°/h
Precisão do fator de escala	≤ 20 ppm
Caminhada aleatória	≤ 0,0008°/√h, σ
Características de desempenho
Taxa angular	≥ ± 400°/sec
Aceleração angular	100000°/sec2
Aceleração	> 25 g
Atitude angular	Qualquer Orientação
Precisão de velocidade	≤ 1,2 kn
Tempo de inicialização	≤ 10 segundos
Input/Output	3 portas de série RS422 full-duplex, 1 porta Ethernet 100M
Alinhamento
Tempo de alinhamento	≤ 30min
Precisão de posição (inercia pura)	≤ 1 nm/2h
Precisão de posição (combinação inércia/DVL)	≤ 0,3%D
Desempenho das aplicações AHRS
Precisão do rumo	≤ 0,05°sec ((L)
Precisão de passo e rolagem	≤ 0,02°
Características físicas
Consumo de energia	< 18 W
Dimensões	158161135 mm
Peso	< 4 kg
Temperatura de funcionamento	-40°C a 60°C
Resistência ao choque	15 g, onda de meio seno 11 ms
Voltagem de entrada	DC24V ((± 25%)
Método de arrefecimento	Condução da placa de montagem
Resistência à vibração	20~2000 Hz, 6,06 g
MTBF	> 20 000 horas
