Modelo FG-1200-A/B Sistema de navegação por inércia de alto desempenho FOG Entrada aceitável rica em conexões

Modelo FG-1200-A/B Sistema de navegação por inércia de alto desempenho FOG Entrada aceitável rica em conexões
Modelo FG-1200-A/B Sistema de navegação por inércia de alto desempenho FOG Entrada aceitável rica em conexões

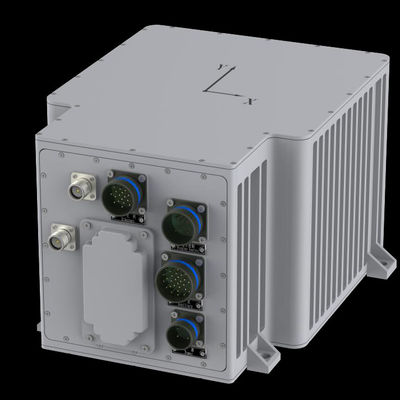

Imagem Grande :  Modelo FG-1200-A/B Sistema de navegação por inércia de alto desempenho FOG Entrada aceitável rica em conexões

Detalhes do produto:
Lugar de origem: Qingdao
Marca: NAVI OPTICS
Certificação: CCS
Número do modelo: FG-1200-A/B
Documento: FG-1200-AB.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: Um grupo
Detalhes da embalagem: Caixa da caixa
Tempo de entrega: 15 dias
Termos de pagamento: L/C,T/T
Habilidade da fonte: grupo 30 pelo mês
Contato

Modelo FG-1200-A/B Sistema de navegação por inércia de alto desempenho FOG Entrada aceitável rica em conexões

descrição
Deixe um espaço em branco: A@b Sem Ajuda: ≤ 0,05°@≤ 0,02°
Com Auxílio: ≤0.02graus@≤0.01graus Inercial sem Ajuda: ≤1nm/2h@≤1nm/8h
Com GPS: ≤2m@≤2m Registro de velocidade: ≤1nm/4h@≤1nm/12h
Registro eletromagnético: ≤ 1,5 nm/4h@≤ 1,5 nm/12h Odômetro: ≤0.5‰D@≤0.25‰D
Disponibilidade de Dados: 8 mins@8 mins Atitude Total: 25 minutos@25 minutos
Altura e margem (RMS): 5 cm ou 5%@2,5 cm ou 2,5%
Destacar:

unidade de medida com inércia de 5 cm

,

sistema de referência com inércia de 5 cm

,

sistema de orientação com inércia de 5 cm

Modelo FG-1200-A/B Sistema de navegação por inércia de alto desempenho FOG Entrada aceitável rica em conexões


Resumo

O sistema de navegação por inércia de fibra óptica FG-1200 é um equipamento de medição por inércia de média precisão, de alto desempenho, mas de baixo custo.Ele usa o giroscópio de fibra óptica interferométrico modelo 120 e acelerômetro flexível de quartzo como sensor de inérciaPode fornecer em tempo real um ângulo de posição tridimensional de alta precisão (ângulo de direção norte verdadeiro, ângulo de passo e ângulo de rolagem), velocidade angular do portador (velocidade azimutal,velocidade horizontal e velocidade vertical)Este sistema também oferece informações de posicionamento de média precisão para o portador sem sensores externos.FG-1200 garante a precisão do sistema através de calibragem de erro de alta precisão e tecnologia de compensação de temperatura totalAdopta um design de blindagem eletromagnética, um design de equilíbrio térmico, um design de modo de vibração, um design de vedação e um processo de fabricação rigoroso para garantir uma excelente adaptabilidade ambiental.


Características

FOG de alto desempenho

Combate comprovado

AHRS+INS numa única unidade

Auto-alinhamento anti-perturbação em movimento

Rich em conexões, GPS/GNSS/Speed LOG DVL/USBL

Entrada aceitável

Modo de navegação configurável: INS/Navigação integrada

Perfeito para todos os tipos de transportadores


Aplicação

Navio da Marinha

ROV e UAV

Indicação e direcionamento do exército terrestre

Plataforma
FG1200-A FG1200-B
Rubrica ((RMS)) Sem Ajuda ≤ 0,05 graus ≤ 0,01 graus
Com a Aiding ≤ 0,02 graus ≤ 0,008 graus
Rolo e lançamento Sem Ajuda ≤ 0,05 graus ≤ 0,01 graus
Com a Aiding ≤ 0,02 graus ≤ 0,008 graus
Posição ((CEP) Inercial sem Auxílio ≤ 2 nm/1 h ≤ 1 nm/1 h
Com GPS ≤ 2 m ≤ 2 m
Registo de velocidade ≤ 1 nm/1 h ≤ 2 nm/4h
Registo eletromagnético ≤ 1,5 nm/1h ≤ 3 nm/4h
Odímetro ≤ 0,5%0D ≤ 0,3 % 0D
Horário de fixação Disponibilidade de dados Dez minutos. Dez minutos.
Atitude plena Trinta minutos. 60min
Elevação e sobrecarga (RMS) 5cm ou 5% 20, 5 cm ou 2,5%
Eletrodomésticos Fornecimento de energia: 24 VDC ((18 ∼ 36 VDC), < 20 W
Interface: RS422/232x8, Ethernet,CANx2,PPSx2, pulso, saída máxima 1000Hz
Físico Dimensões: 257×199×162 mm ((L×W×H)
Peso: ≤ 7,2 kg
Intervalo de medição Velocidade: ± 200°/s
Aceleração: ± 15 g
Meio Ambiente Temperatura de funcionamento: -40°C~+60°C
Temperatura de armazenagem: -55°C~+80°C
Vibração:0.04g2/Hz@20 ‰2000Hz
Choque com condições de trabalho:30 g@ms



Modelo FG-1200-A/B Sistema de navegação por inércia de alto desempenho FOG Entrada aceitável rica em conexões 0


Modelo FG-1200-A/B Sistema de navegação por inércia de alto desempenho FOG Entrada aceitável rica em conexões 1
