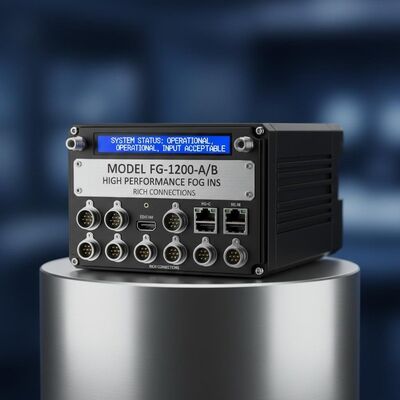

Qualidade Modelo FG-1200-A/B Sistema de navegação por inércia FOG de alto desempenho com conexões ricas e entrada aceitável fábrica

Modelo FG-1200-A/B Sistema de navegação por inércia FOG de alto desempenho com conexões ricas e entrada aceitável

Name: Modelo FG-1200-A/B Sistema de navegação por inércia FOG de alto desempenho com conexões ricas e entrada aceitável
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-1200-A/B
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: FG-1200-A/B

Local de Origem: Qingdao

Certificação: CCS

Quantidade mínima de pedido: Um grupo

Capacidade de fornecimento: grupo 30 pelo mês

Prazo de entrega: 15 dias

Condições de pagamento: L/C,T/T

Embalagem Padrão: Caixa da caixa

FG-1200-AB.pdf

PDF

Resumo do Produto

FOG INS de alto desempenho com precisão de rumo ≤0,05°, integração GPS e conexões de E/S ricas. Apresenta AHRS+INS em uma unidade, durabilidade de nível militar e suporta navios da Marinha, ROVs e UAVs.

Atributos personalizados do produto

Destacar

unidade de medida com inércia de 5 cm

,

sistema de referência com inércia de 5 cm

,

sistema de orientação com inércia de 5 cm

Deixe um espaço em branco:

A@B

Sem ajudar:

≤0,05 graus@≤0,02 graus

Com ajuda:

≤0,02 graus@≤0,01 graus

Inercial sem ajuda:

≤1nm/2h@≤1nm/8h

Com GPS:

≤2m@≤2m

Registro de velocidade:

≤1nm/4h@≤1nm/12h

Registro Eletromagnético:

≤1,5nm/4h@≤1,5nm/12h

Odômetro:

≤0,5‰D@≤0,25‰D

Disponibilidade de dados:

8 minutos@8 minutos

Atitude total:

25 minutos@25 minutos

Elevação＆surto (RMS):

5 cm ou 5%@2,5 cm ou 2,5%

Descrição do produto

Modelo FG-1200-A/B Sistema de navegação por inércia FOG de alto desempenho

O FG-1200 Fiber Optic Inertial Navigation System é uma unidade de medição inercial de média precisão que oferece alto desempenho com custo-eficácia.Utilizando giroscópio de fibra óptica interferométrico modelo 120 e acelerômetro flexível de quartzo como sensores de inércia, este sistema fornece em tempo real, ângulos de posição tridimensionais de alta precisão, velocidades angulares de portador e dados instantâneos de deslocamento.

Visão geral do sistema

Este sistema avançado de navegação fornece verdadeiros ângulos de direção norte, ângulo de passo, ângulo de rolagem, velocidade azimutal, velocidade horizontal, velocidade vertical, levantamento, onda e medições de balanço.Também oferece informações de posicionamento de média precisão sem necessidade de sensores externos.O FG-1200 garante a precisão do sistema através de calibração de erro de alta precisão e tecnologia de compensação de temperatura abrangente.Optimização do modo de vibração, projeto de vedação e processos de fabricação rigorosos, oferece uma adaptabilidade ambiental excepcional.

Características fundamentais

Giroscópio de fibra óptica de alto desempenho (FOG)
Confiabilidade comprovada em combate
AHRS+INS integrados numa única unidade
Auto-alinhamento anti-perturbação em movimento
Opções de conectividade ricas: GPS/GNSS/Speed LOG DVL/USBL
Aceitação flexível de dados
Modos de navegação configuráveis: INS/navegação integrada
Compatível com todos os tipos de suportes

Aplicações

Navios da Marinha
Sistemas ROV e UAV
Apontação e direcionamento do exército terrestre
Instalações de diferentes plataformas

Especificações técnicas

Parâmetro	FG1200-A	FG1200-B
Rubrica (RMS) - Sem auxílio	≤ 0,05°	≤ 0,01°
Rubrica (RMS) - Com apoio	≤ 0,02°	≤ 0,008°
Rolo e lançamento - sem ajuda	≤ 0,05°	≤ 0,01°
Roll & Pitch - Com Ajuda	≤ 0,02°	≤ 0,008°
Posição (CEP) - Inercial sem auxílio	≤ 2 nm/1h	≤ 1 nm/1h
Posição (CEP) - Com GPS	≤ 2 m	≤ 2 m
Registo de velocidade	≤ 1 nm/1h	≤ 2 nm/4h
Registo eletromagnético	≤ 1,5 nm/1h	≤ 3 nm/4h
Odométrico	≤ 0,5%0D	≤ 0,3%0D
Tempo de fixação - Disponibilidade dos dados	Dez minutos.	Dez minutos.
Fixar o tempo - Uma atitude plena	Trinta minutos.	60 minutos
Elevação e sobrecarga (RMS)	5 cm ou 5%	20, 5 cm ou 2,5%

Especificações elétricas

Fornecimento de energia: 24VDC (18-36VDC), < 20W
Interface: RS422/232*8, Ethernet, CAN*2, PPS*2, pulso, saída máxima 1000Hz

Especificações físicas

Dimensões: 257*199*162 mm (L*W*H)
Peso: ≤ 7,2 kg

Faixa de medição

Velocidade: ±200°/s
Aceleração: ± 15 g

Especificações ambientais

Temperatura de funcionamento: -40°C a +60°C
Temperatura de armazenamento: -55°C a +80°C
Vibração: 0,04 g2/Hz @ 20-2000 Hz
Choque com condições de trabalho: 30 g@ms

Modelo FG-1200-A/B Sistema de navegação por inércia FOG de alto desempenho com conexões ricas e entrada aceitável 0
