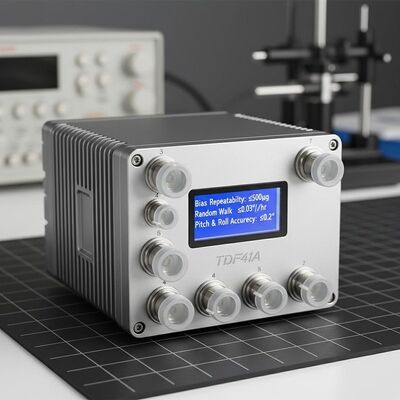

Qualidade Navegação Aérea TDF41A Sistema de Navegação Inercial Óptica Giroscópica Aerotransportada com ≤500μg de Repetibilidade de Bias, ≤0,03°/√hr de Caminhada Aleatória e ≤0,2° de Precisão de Pitch & Roll fábrica

Navegação Aérea TDF41A Sistema de Navegação Inercial Óptica Giroscópica Aerotransportada com ≤500μg de Repetibilidade de Bias, ≤0,03°/√hr de Caminhada Aleatória e ≤0,2° de Precisão de Pitch & Roll

Name: Navegação Aérea TDF41A Sistema de Navegação Inercial Óptica Giroscópica Aerotransportada com ≤500μg de Repetibilidade de Bias, ≤0,03°/√hr de Caminhada Aleatória e ≤0,2° de Precisão de Pitch & Roll
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF41A
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDF41A

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 10 conjuntos por mês

Prazo de entrega: 5-8 dias úteis

Condições de pagamento: L/C,T/T

Embalagem Padrão: Caixa de cartão

TDF41A .pdf

PDF

Resumo do Produto

O sistema de navegação inercial giroscópio óptico aerotransportado TDF41A oferece precisão de posição de ≤1nm/10min, precisão de inclinação/rotação de ≤0,2° e suporta fusão de vários sensores. Com MTBF de mais de 20.000 horas, faixa operacional de -40°C~60°C e design compacto de 500g, é ideal para UAVs de asa fixa/rotativa.

Atributos personalizados do produto

Destacar

TDF41A

,

Navegação giroscópica aerotransportada por inércia

,

Navegação aérea

Repetitividade dos meses:

≤500μg

Fator de precisão da escala de meses:

≤500 ppm

Repetibilidade de viés:

≤0,1°/h

Precisão do fator de escala:

≤300 ppm

Caminhada aleatória:

≤0,03°/√h

Precisão de passo e rolagem:

≤0.2°

Precisão do cabeçalho:

≤ 1°sec ((L)

Descrição do produto

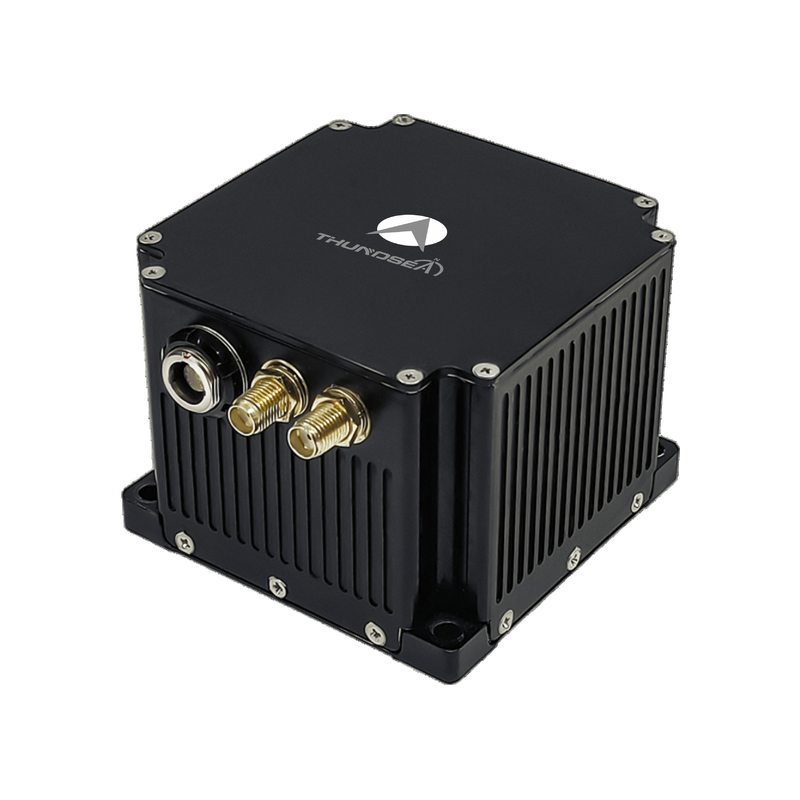

Navegação Aérea TDF41A Navegação Óptica Aérea Giro-Inercial

Visão geral do produto

O sistema de navegação giroscópica inercial TDF41A utiliza giroscópios ópticos e acelerômetros de quartzo como sensores centrais, empregando arquitetura de navegação giroscópica inercial ou dithered.Com software avançado de navegação de alta velocidade, fornece dados de navegação em tempo real e suporta integração com sistemas de navegação por satélite, celeste, altímetro, rádio e visual com base nos requisitos do usuário.

Áreas de aplicação

Adequado para UAVs de asa fixa, UAVs de asa rotativa e veículos aéreos especializados.

Características de desempenho

Capazes de alinhamento em plataformas de vibração em terra e de alinhamento em voo
Suporta a troca entre autoalinhamento, alinhamento de base móvel e alinhamento de transferência
Capacidade de fusão de sensores múltiplos com dados de navegação por satélite, celeste, altímetro, rádio e visual
Funções integradas de detecção de falhas e alarme do sistema

Especificações técnicas

Tipo de parâmetro	Especificações
Repetitividade do Bias de meses do acelerômetro	≤ 500 μg
Acelerômetro Fator de Escala Meses Precisão	≤ 500 ppm
Repetitividade do viés giroscópio	≤ 0,1°/h
Precisão do fator de escala giroscópica	≤ 300 ppm
Caminhada aleatória giroscópica	≤ 0,03°/√hr
Precisão de posição (inercia pura)	≤ 1 nm/10min
Precisão de posição (INS + Satélite)	Melhor que a precisão do satélite.
Precisão de velocidade (INS + Satélite)	≤ 0,2 m/s
Taxa angular	≥ ± 400°/sec
Aceleração angular	100000°/sec2
Aceleração	> 40 g
Atitude angular	Qualquer Orientação
Tempo de alinhamento	≤ 5min
Input/Output	2 portas de série RS422
Precisão de rotação AHRS (satélite)	≤ 1°sec ((L)
Precisão de inclinação e rolagem AHRS (satélite)	≤ 0,2°
Consumo de energia	< 10 W
Dimensões	707053 mm
Peso	< 500 g
Temperatura de funcionamento	-40°C a +60°C
Resistência ao choque	15 g, onda de meio seno 11 ms
Voltagem de entrada	DC24V ((± 25%)
Método de arrefecimento	Condução da placa de montagem
Resistência à vibração	20 a 2000 Hz, 6,06 g
MTBF	> 20 000 horas
