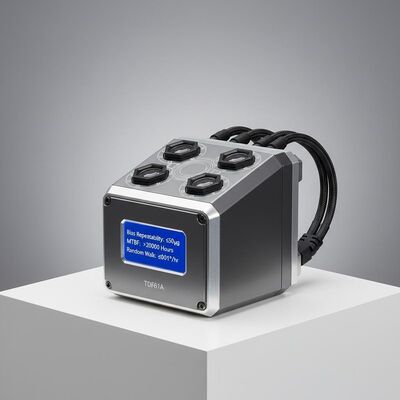

Qualidade TDF61A Sistema de navegação giroscópica aerotransportada por inércia com repetitividade de viés ≤ 50 μg, > 20 000 horas MTBF e ≤ 0,01°/√hr de caminhada aleatória para navegação aérea fábrica

TDF61A Sistema de navegação giroscópica aerotransportada por inércia com repetitividade de viés ≤ 50 μg, > 20 000 horas MTBF e ≤ 0,01°/√hr de caminhada aleatória para navegação aérea

Name: TDF61A Sistema de navegação giroscópica aerotransportada por inércia com repetitividade de viés ≤ 50 μg, > 20 000 horas MTBF e ≤ 0,01°/√hr de caminhada aleatória para navegação aérea
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDF61A

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 10 conjuntos por mês

Prazo de entrega: 5-8 dias úteis

Condições de pagamento: L/C,T/T

Embalagem Padrão: Caixa de cartão

TDF61A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Resumo do Produto

O giroscópio óptico aerotransportado INS TDF61A oferece precisão de posição ≤4nm/h com fusão multissensor. Apresenta MTBF de mais de 20.000 horas, operação de -40°C a 60°C e suporta alinhamento de solo/em vôo para UAVs de asa fixa/rotativa.

Atributos personalizados do produto

Destacar

Sistema de navegação inercial aviação

,

Navegação giroscópica aerotransportada por inércia

Repetitividade dos meses:

≤ 50 μg

Fator de precisão da escala de meses:

≤500 ppm

Repetibilidade de viés:

≤ 0,3°/h

Precisão do fator de escala:

≤500 ppm

Caminhada aleatória:

≤ 0,01°/√hr

Vibração:

20 ~ 2.000 Hz, 6,06g

MTBF:

>20.000 horas

Descrição do produto

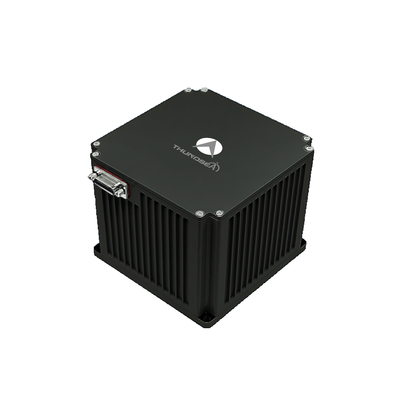

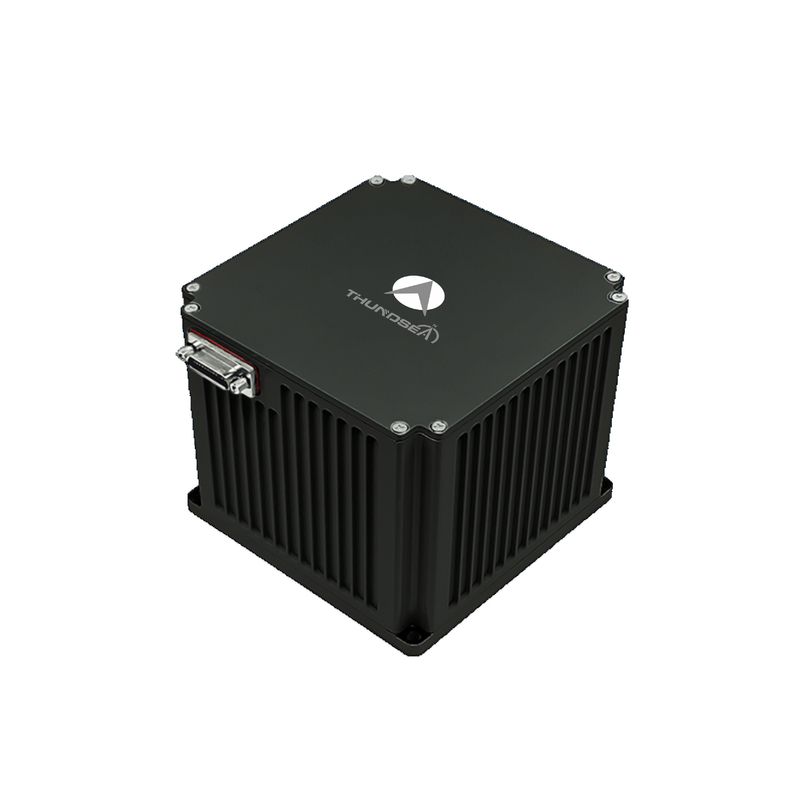

Navegação aérea TDF61A Navegação giroscópica óptica aerotransportada

O sistema de navegação giroscópica aerodinâmica TDF61A utiliza giroscópios ópticos e acelerômetros de quartzo como componentes principais de detecção,Operando sob arquitetura de navegação com sistema de fixação ou de navegação com modulação ditherO software incorporado de alta velocidade processa dados de sensores em tempo real para fornecer saídas de posicionamento e orientação contínuas.Este sistema integra várias fontes de navegação, incluindo sinais de satélite GNSS, observações celestes, altimetria barométrica, aparelhos de radionavegação e odometria visual com base nos requisitos da missão.

Áreas de aplicação

Adequado para UAVs de asa fixa, UAVs de asa rotativa e veículos aéreos especializados.

Características de desempenho

Capazes de alinhamento em plataformas de vibração em terra e de alinhamento em voo
Suporta a troca entre autoalinhamento, alinhamento de base móvel e alinhamento de transferência
Fusão de sensores múltiplos, incorporando dados de navegação por satélite, celeste, altímetro, rádio e visual
Funções de detecção de falhas e alarme do sistema

Especificações técnicas

Tipo
Modelo	TDF61A
Acelerômetro
Repetitividade de viés	≤ 50 μg
Precisão do fator de escala	≤ 500 ppm
Giroscópio
Repetitividade de viés	≤ 0,3°/h
Precisão do fator de escala	≤ 500 ppm
Caminhada aleatória	≤ 0,01°/√hr
Desempenho de navegação
Precisão de posição (inércia pura)	≤ 4 nm/1h
Precisão de posição (INS/GNSS)	Melhor que a precisão do satélite.
Precisão da velocidade (inércia pura)	≤ 3,0 m/s
Precisão de velocidade (INS/GNSS)	≤ 0,2 m/s
Faixa dinâmica
Taxa angular	≥ ± 400°/sec
Aceleração angular	100000°/sec2
Aceleração	> 25 g
Atitude angular	Qualquer Orientação
Desempenho do AHRS
Precisão de rotação (inércia pura)	≤ 0,4°sec ((L)
Precisão de rotação (INS/GNSS)	≤ 0,2°sec ((L)
Precisão de inclinação e rolagem (inércia pura)	≤ 0,08°
Precisão de inclinação e rolagem (INS/GNSS)	≤ 0,03°
Características físicas
Consumo de energia	< 15 W
Dimensões	110110100 mm
Peso	< 1,7 kg
Temperatura de funcionamento	-40°C a +60°C
Resistência ao choque	15 g, onda de meio seno 11 ms
Vibração	20 a 2000 Hz, 6,06 g
Voltagem de entrada	DC24V ((± 25%)
Método de arrefecimento	Condução da placa de montagem
MTBF	> 20 000 horas
Interfaces
Input/Output	3 portas de série RS422 full-duplex, 1 porta Ethernet 100M
Alinhamento
Tempo de alinhamento	≤ 5 minutos
