Detalhes do produto:
|
| Repetitividade dos meses: | ≤20μg | Fator de precisão da escala de meses: | ≤20PPm |
|---|---|---|---|
| Repetibilidade diagonal: | ≤ 0,01°/h | Precisão do fator de escala: | ≤20PPm |
| Caminhada aleatória: | ≤ 0,005°/√hr | Vibração: | 20 ~ 2000 Hz,60,06 g |
| MTbf: | > 20 000 horas |

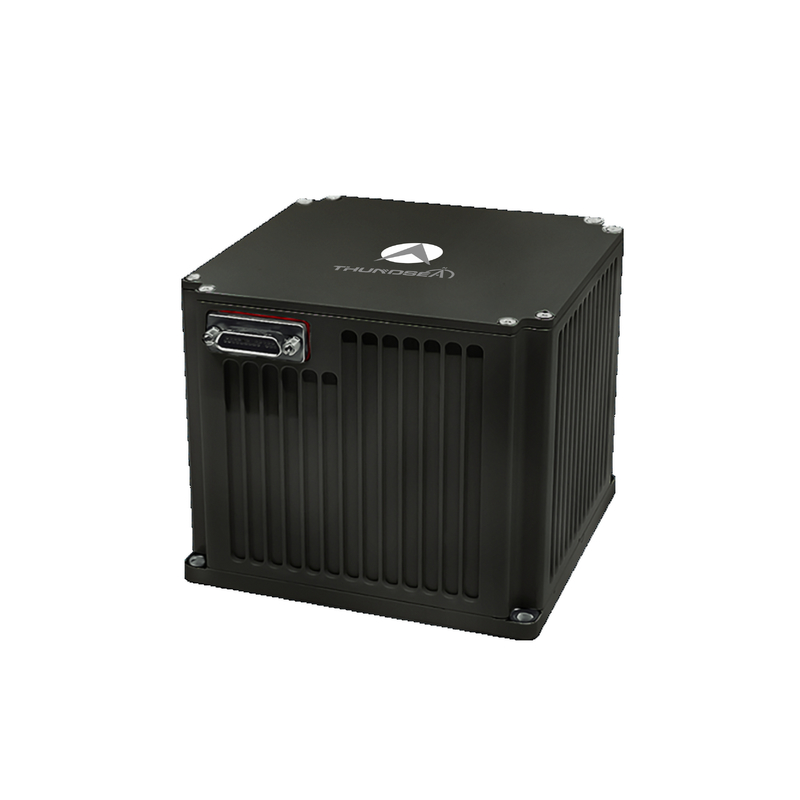

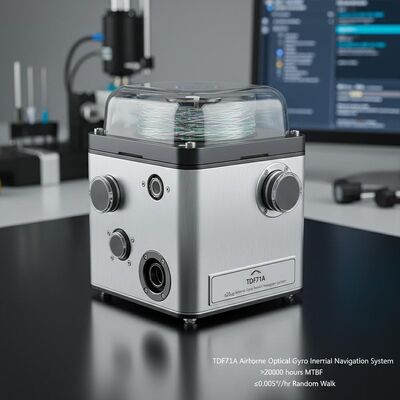

Navegação Aérea TDF71A Navegação Aérea Óptica Giroscópica Inercial
1 Introdução
O sistema de navegação por inercia giroscópica óptica (INS) em voo utiliza giroscópios ópticos e acelerômetros de quartzo como componentes principais de detecção,Utilizando uma arquitetura de sistema de fixação ou modulada (dithered) Com algoritmos de navegação embutidos de alta velocidade, ele fornece dados de posicionamento e orientação em tempo real.radionavegação, e entradas de percepção visual através de arquiteturas de fusão configuráveis, adaptadas aos requisitos específicos da missão.Apoio a diversos modos operacionais, desde a navegação inercial autónoma até soluções híbridas de sensores múltiplos , fornece parâmetros abrangentes de navegação da plataforma, incluindo posição 3D, velocidade, atitude e taxas angulares.
2Áreas de aplicação
Adequado para UAVs de asa fixa, UAVs de asa rotativa e veículos aéreos especializados.
3DesempenhoCCaracterísticas
Suporta a troca entre o autoalinhamento, o alinhamento de base móvel e o alinhamento de transferência com base nas necessidades do cliente.
Suporta fusão multi-sensor, incorporando dados de satélite, celestial, altímetro, rádio e navegação visual.
Capazes de alinhamento em plataformas vibratórias em terra e alinhamento durante o voo.
Equipado com funções de detecção de falhas do sistema e alarme.
4 Parâmetros principais
| Tipo | TDF71A | ||
| Acelerômetro | Repetitividade dos meses | ≤ 20 μg | |
| Fator de precisão da escala de meses | ≤ 20 ppm | ||
| Giroscópio | Repetitividade de viés | ≤ 0,01°/h | |
| Precisão do fator de escala | ≤ 20 ppm | ||
| Caminhada aleatória | ≤ 0,005°/√hr | ||
| Características | Precisão da posição | Inercia pura | ≤ 2 nm/1h |
| Combinação de satélites de navegação inercial | Melhor que a precisão do satélite | ||
| Precisão da velocidade | Inercia pura | ≤ 1,5 m/s | |
| Combinação de satélites de navegação inercial | ≤ 0,2 m/s | ||
| Taxa angular | ≥ ± 400°/sec | ||
| Aceleração angular | 100000°/sec2 | ||
| Aceleração | > 25 g | ||
| Atitude angular | Qualquer Orientação | ||
| Tempo de alinhamento | ≤ 8min | ||
| Input/output | 3 portas de série RS422 full-duplex, 1 porta Ethernet 100M | ||
| Tempo de alinhamento | Tempo | < 5 minutos | |
| Desempenho das aplicações AHRS | Precisão do rumo | Inercia pura | ≤ 0,2°sec ((L) |
| Combinação de navegação por satélite | ≤ 0,1°sec ((L) | ||
| Precisão de passo e rolagem | Inercia pura | ≤ 0,03° | |
| Combinação de navegação por satélite | ≤ 0,02° | ||
| Consumo de energia | < 15 W | ||
| Características | Dimensões | 130×130×100 | |
| Peso | < 2,2 kg | ||
| Temperatura | -40°C a 60°C | ||
| Choque. | 15 g, onda de meio seno 11 ms | ||
| Voltagem de entrada | DC24V ((± 25%) | ||
| refrigeração | Condução da placa de montagem | ||
| Vibração | 20 ~ 2000 Hz,60,06 g | ||
| MTBF | > 20 000 horas | ||
