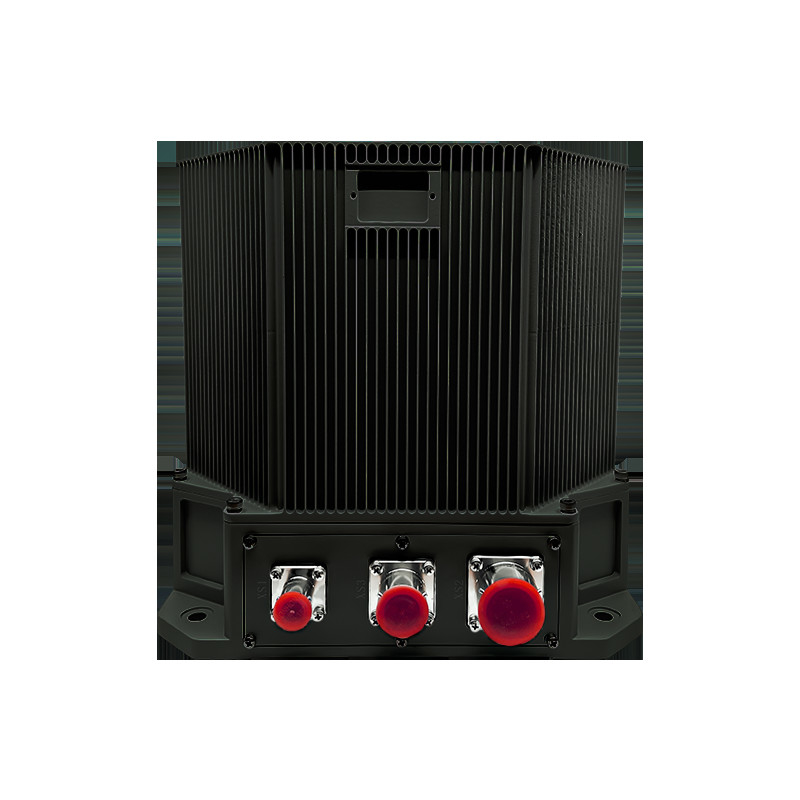

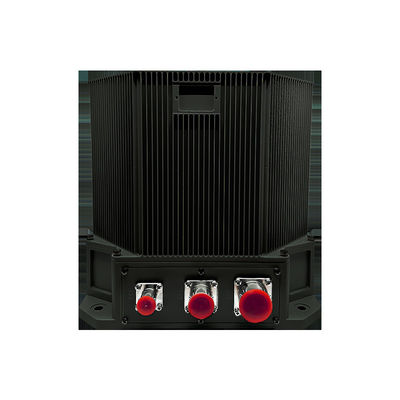

Qualidade TDL45C Sistema de navegação giroscópica óptica aerotransportada com repetitividade de viés ≤ 20 μg, > 15000 horas MTBF e ≤ 15 min Tempo de alinhamento fábrica

TDL45C Sistema de navegação giroscópica óptica aerotransportada com repetitividade de viés ≤ 20 μg, > 15000 horas MTBF e ≤ 15 min Tempo de alinhamento

Name: TDL45C Sistema de navegação giroscópica óptica aerotransportada com repetitividade de viés ≤ 20 μg, > 15000 horas MTBF e ≤ 15 min Tempo de alinhamento
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDL45C

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 10 conjuntos por mês

Prazo de entrega: 5-8 dias úteis

Condições de pagamento: L/C,T/T

Embalagem Padrão: Caixa de cartão

TDL45C Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Resumo do Produto

O giroscópio óptico aerotransportado INS TDL45C oferece precisão de posição de ≤1nm/12h com MTBF >15.000 horas. Apresenta fusão multissensor, modos de alinhamento adaptativos e desempenho robusto em condições extremas (-40°C~60°C, choque de 15g).

Atributos personalizados do produto

Destacar

Navegação giroscópica aerotransportada por inércia

,

sistema de navegação inercial de alta precisão

Repetitividade dos meses:

≤20μg

Fator de precisão da escala de meses:

≤20 ppm

Repetibilidade de viés:

≤ 0,008°/h

Precisão do fator de escala:

≤20 ppm

Caminhada aleatória:

≤0,003°/√h

Vibração:

20 ~ 2.000 Hz, 6,06g

MTBF:

>15.000 horas

Descrição do produto

Navegação aérea TDL45C Navegação giroscópica óptica aerotransportada

O sistema de navegação por inercia giroscópica óptica (INS) TDL45C em voo utiliza giroscópios ópticos e acelerômetros de quartzo como sensores centrais,Utilizando uma arquitetura de navegação de fixação (strapdown) ou ditada (modulada)O software de navegação avançado processa dados a altas velocidades para fornecer informações de navegação em tempo real.e entradas de navegação visual com base nos requisitos do utilizador, com suporte a vários modos operacionais, incluindo a fusão puramente inercial e multi-sensor, para fornecer parâmetros abrangentes de navegação da plataforma.

Áreas de aplicação

Adequado para UAVs de asa fixa, UAVs de asa rotativa e veículos aéreos especializados.

Características de desempenho

Permite capacidades de alinhamento para ambas as plataformas em terra estacionárias com interferência de vibração e sistemas de navegação em voo
Características de comutação do modo de alinhamento adaptativo (autoalinhamento, alinhamento de base móvel, alinhamento de transferência) para satisfazer os requisitos específicos da missão
Integra dados de navegação de várias fontes através de tecnologia avançada de fusão de sensores, incluindo satélite, celeste, barométrico, aparelhos de rádio e entradas de odometria visual
Incorpora monitorização integrada da saúde com diagnóstico de falhas em tempo real e mecanismos de alerta

Especificações técnicas

Tipo	TDL45C
Acelerômetro
Repetitividade dos meses	≤ 20 μg
Fator de precisão da escala de meses	≤ 20 ppm
Giroscópio
Repetitividade de viés	≤ 0,008°/h
Precisão do fator de escala	≤ 20 ppm
Caminhada aleatória	≤ 0,003°/√hr
Características
Precisão da posição (inercia pura)	≤ 1 nm/12h
Precisão de posição (combinação de satélites de navegação inercial)	Melhor que a precisão do satélite.
Precisão da velocidade (inercia pura)	≤ 1,0 m/s
Precisão da velocidade (combinação de satélites de navegação inercial)	≤ 0,2 m/s
Taxa angular	≥ ± 400°/sec
Aceleração angular	100000°/sec2
Aceleração	> 25 g
Atitude angular	Qualquer Orientação
Tempo de alinhamento	≤ 15min
Input/output	3 portas de série RS422 full-duplex, 1 porta Ethernet 100M
Tempo de alinhamento	< 15 minutos
Desempenho das aplicações AHRS
Precisão de rotação (inercia pura)	≤ 0,1°sec ((L)
Precisão de rotação (combinação de navegação por satélite)	≤ 0,05°sec ((L)
Precisão de inclinação e rolagem (inercia pura)	≤ 0,05°
Precisão de inclinação e rolagem (combinação de navegação por satélite)	≤ 0,02°
Consumo de energia	< 40 W
Dimensões	232186160
Peso	< 8,2 kg
Temperatura	-40°C a 60°C
Choque.	15 g, onda de meio seno 11 ms
Voltagem de entrada	DC24V ((± 25%)
Refrigeração	Condução da placa de montagem
Vibração	20~2000 Hz, 6,06 g
MTBF	>15000 horas
