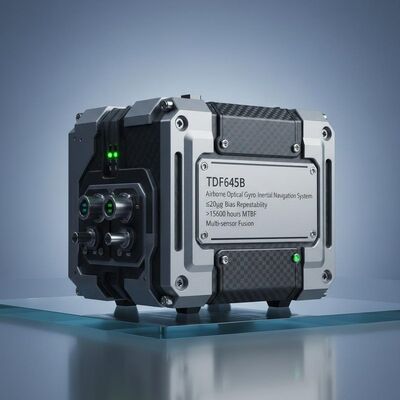

Qualidade TDF645B Sistema de navegação giroscópica óptica aerotransportada com repetitividade de viés ≤ 20 μg, MTBF > 15000 horas e fusão multi-sensor fábrica

TDF645B Sistema de navegação giroscópica óptica aerotransportada com repetitividade de viés ≤ 20 μg, MTBF > 15000 horas e fusão multi-sensor

Name: TDF645B Sistema de navegação giroscópica óptica aerotransportada com repetitividade de viés ≤ 20 μg, MTBF > 15000 horas e fusão multi-sensor
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF645B
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDF645B

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 10 conjuntos por mês

Prazo de entrega: 5-8 dias úteis

Condições de pagamento: L/C,T/T

Embalagem Padrão: Caixa de cartão

TDF645B Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Resumo do Produto

O giroscópio óptico aerotransportado INS TDF645B oferece precisão de posição ≤1nm/6h com fusão multissensor. Possui MTBF de mais de 15.000 horas, operação de -40 ℃ a 60 ℃ e suporta integração de navegação por satélite/celeste/visual para desempenho superior de UAV.

Atributos personalizados do produto

Destacar

Navegação giroscópica aerotransportada por inércia

,

Unidade de medição inercial (IMU) para aviação

,

Unidade de medição inercial (IMU) com giroscópio óptico

Repetitividade dos meses:

≤20μg

Fator de precisão da escala de meses:

≤20 ppm

Repetibilidade de viés:

≤ 0,008°/h

Precisão do fator de escala:

≤20 ppm

Caminhada aleatória:

≤0,003°/√h

Vibração:

20 ~ 2.000 Hz, 6,06g

MTBF:

>15.000 horas

Descrição do produto

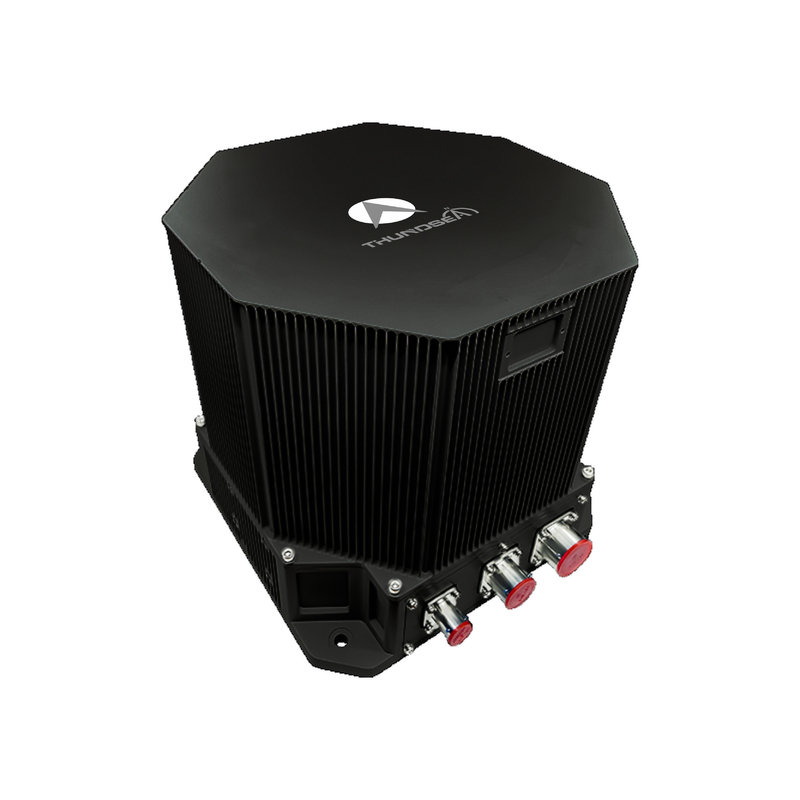

Navegação aérea TDF645B Navegação giroscópica óptica aerotransportada

O sistema de navegação por inercia giroscópica óptica (INS) utilizado no ar utiliza giroscópios ópticos e acelerômetros de quartzo como componentes principais de detecção,Utilizando uma arquitetura de sistema de fixação ou dithered (modulada)Funcionando com um software de navegação avançado a altas velocidades de processamento, o sistema fornece dados de navegação em tempo real através do seu núcleo computacional sofisticado.

Esta série de produtos apresenta capacidades de integração de várias fontes, suportando a fusão de navegação por satélite, navegação celeste, navegação por rádio, dados de altímetro,e sistemas de navegação visual de acordo com os requisitos da missãoOferecendo modos operacionais flexíveis que vão desde a navegação inercial pura até a fusão multi-sensor otimizada, fornece parâmetros de navegação abrangentes, incluindo posição precisa, velocidade,Informações sobre a posição e a posição das plataformas aéreas.

Áreas de aplicação

Adequado para UAVs de asa fixa, UAVs de asa rotativa e veículos aéreos especializados.

Características de desempenho

Suporta fusão multi-sensor, incorporando dados de satélite, celestial, altímetro, rádio e navegação visual
Suporta a troca entre o autoalinhamento, o alinhamento de base móvel e o alinhamento de transferência com base nas necessidades do cliente
Capazes de alinhamento em plataformas de vibração em terra e de alinhamento em voo
Equipado com funções de detecção de falhas do sistema e alarme

Especificações técnicas

Tipo de parâmetro	Especificações	Valor
Acelerômetro	Repetitividade dos meses	≤ 20 μg
Acelerômetro	Fator de precisão da escala de meses	≤ 20 ppm
Giroscópio	Repetitividade de viés	≤ 0,008°/h
	Precisão do fator de escala	≤ 20 ppm
	Caminhada aleatória	≤ 0,003°/√hr
Características	Precisão da posição (inercia pura)	≤ 1 nm/6h
	Precisão de posição (combinação de satélites de navegação inercial)	Melhor que a precisão do satélite
	Precisão da velocidade (inercia pura)	≤ 1,0 m/s
	Precisão da velocidade (combinação de satélites de navegação inercial)	≤ 0,2 m/s
Taxa angular		≥ ± 400°/sec
Aceleração angular		100000°/sec2
Aceleração		> 25 g
Atitude angular		Qualquer Orientação
Tempo de alinhamento		≤ 8min
Input/output		3 portas de série RS422 full-duplex, 1 porta Ethernet 100M
Desempenho das aplicações AHRS	Precisão de rotação (inercia pura)	≤ 0,1°sec ((L)
Desempenho das aplicações AHRS	Precisão de rotação (combinação de navegação por satélite)	≤ 0,05°sec ((L)
Precisão de passo e rolagem	Inercia pura	≤ 0,05°
Precisão de passo e rolagem	Combinação de navegação por satélite	≤ 0,02°
Consumo de energia		< 40 W
Dimensões		193169160
Peso		< 6,5 kg
Temperatura		-40°C a 60°C
Choque.		15 g, onda de meio seno 11 ms
Voltagem de entrada		DC24V ((± 25%)
Refrigeração		Condução da placa de montagem
Vibração		20~2000 Hz, 6,06 g
MTBF		>15000 horas
