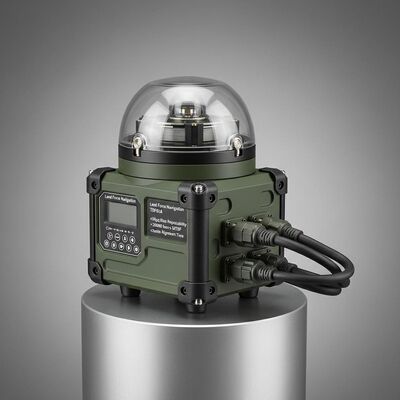

Qualidade TDF61A Equipamento de posicionamento óptico giroscópio montado no veículo com repetitividade de viés ≤ 50μg, > 20000 horas MTBF e ≤ 5 minutos de tempo de alinhamento fábrica

TDF61A Equipamento de posicionamento óptico giroscópio montado no veículo com repetitividade de viés ≤ 50μg, > 20000 horas MTBF e ≤ 5 minutos de tempo de alinhamento

Name: TDF61A Equipamento de posicionamento óptico giroscópio montado no veículo com repetitividade de viés ≤ 50μg, > 20000 horas MTBF e ≤ 5 minutos de tempo de alinhamento
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDF61A

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 10 conjuntos por mês

Prazo de entrega: 5-8 dias úteis

Embalagem Padrão: Caixa de cartão

TDF61A.pdf

PDF

Resumo do Produto

O equipamento de giroscópio óptico montado em veículo TDF61A oferece navegação de alta precisão com repetibilidade de polarização ≤0,03°/h e MTBF >20.000 horas. Apresenta alinhamento dinâmico, operação multimodo (ZUPT/navegação integrada) e desempenho robusto em condições extremas (-40°C~60°C).

Atributos personalizados do produto

Destacar

Sistema de navegação inercial INS

,

Equipamento de Posicionamento e Orientação Giroscópico Óptico

,

Equipamento de Posicionamento Giroscópico Óptico Montado em Veículo

Repetitividade dos meses:

≤ 50 μg

Fator de precisão da escala de meses:

≤50ppm

Repetibilidade de viés:

≤ 0,03°/h,1σ

Precisão do fator de escala:

≤50ppm

Caminhada aleatória:

≤ 0,01°/√hr

Vibração:

20 ~ 2.000 Hz, 6,06g

MTBF:

>20.000 horas

Descrição do produto

Equipamento óptico de posicionamento e orientação giroscópica montado em veículos de navegação da Força Terrestre TDF61A

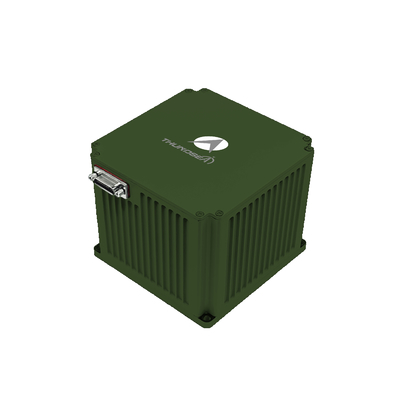

Equipamento de posicionamento e orientação óptico giroscópio montado no veículo TDF61A

Visão geral do produto

O dispositivo óptico de posicionamento e orientação do giroscópio montado no veículo utiliza giroscópios a laser ou fibra óptica e acelerômetros de quartzo como sensores principais.Empregando uma arquitetura de sistema de navegação inercial com software de navegação avançado, fornece informações de navegação em tempo real. A série de produtos oferece vários modos de funcionamento, incluindo a atualização de velocidade zero (ZUPT), a navegação integrada inercial/satélite,e navegação integrada inercial/odómetro, que fornece parâmetros abrangentes de navegação do veículo para várias plataformas montadas no veículo.

Áreas de aplicação

Veículos de pesquisa geodésica
Tanques e artilharia autopropulsada
Veículos de combate de infantaria
Veículos não tripulados
Trens de alta velocidade
Veículos de máquinas agrícolas

Características de desempenho

Capazes de alinhamento e inicialização em estados estáticos ou dinâmicos (em movimento)
Características de navegação autónoma, atualização de velocidade zero (ZUPT) e navegação integrada com sistema de odômetro e/ou baseado em satélite
Adequado para utilização em regiões de altas latitudes (± 65°), extremamente frias e em altitudes elevadas
Projeto de alta fiabilidade

Especificações técnicas

Modelo

TDF61A

Desempenho do acelerômetro

Repetitividade dos meses	≤ 50 μg
Fator de precisão da escala de meses	≤ 50 ppm

Desempenho do giroscópio

Repetitividade de viés	≤ 0,03°/h,1σ
Precisão do fator de escala	≤ 50 ppm
Caminhada aleatória	≤ 0,01°/√hr

Características do sistema

Taxa angular	≥ ± 400°/sec
Aceleração angular	100000°/sec2
Aceleração	> 40 g
Atitude angular	Qualquer Orientação
Tempo de alinhamento	≤ 5min

Input/Output

Interfaces

3 portas de série RS422 full-duplex, 1 porta Ethernet 100M

Precisão da posição

Combinação navegação inercial/odómetro	≤ 1%D
Precisão de localização/orientação do norte	≤ 5,0 mil
Precisão de manutenção dos rolamentos/2h	≤ 6,0 mil
Precisão da posição de navegação combinada	≤ 3,0 mil

Desempenho das aplicações AHRS

Precisão do rumo	≤ 3,0 mil
Precisão de passo e rolagem	≤1,0mil

Características físicas

Consumo de energia	< 15 W
Dimensões	110110100 mm
Peso	< 1,7 kg
Temperatura de funcionamento	-40°C a 60°C
Resistência ao choque	15 g, onda de meio seno 11 ms
Voltagem de entrada	DC24V ((± 25%)
Método de arrefecimento	Condução da placa de montagem
Resistência à vibração	20~2000 Hz, 6,06 g
MTBF	> 20 000 horas

Etiquetas

Sistema de navegação do ins do encanamento

Sistema de medida com inércia de exame

Unidade de medição com inércia do imu da fibra ótica
