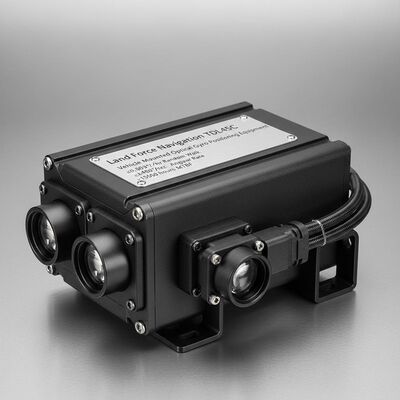

Qualidade Equipamento de posicionamento óptico giroscópio montado no veículo TDL45C para navegação de força terrestre com ≤ 0,003°/√h Caminhada aleatória, ≥ ± 400°/sec Taxa angular e > 15000 horas MTBF fábrica

Equipamento de posicionamento óptico giroscópio montado no veículo TDL45C para navegação de força terrestre com ≤ 0,003°/√h Caminhada aleatória, ≥ ± 400°/sec Taxa angular e > 15000 horas MTBF

Name: Equipamento de posicionamento óptico giroscópio montado no veículo TDL45C para navegação de força terrestre com ≤ 0,003°/√h Caminhada aleatória, ≥ ± 400°/sec Taxa angular e > 15000 horas MTBF
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDL45C

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 10 conjuntos por mês

Prazo de entrega: 5-8 dias úteis

Embalagem Padrão: Caixa de cartão

TDL45C.pdf

PDF

Resumo do Produto

O sistema giroscópio óptico montado em veículo TDL45C oferece precisão de posicionamento ≤5m com MTBF de mais de 15.000 horas. Possui taxa angular de ±400°/seg, operação de -40°C a 60°C e vários modos de navegação para veículos militares e industriais.

Atributos personalizados do produto

Destacar

Equipamento de giroscópio óptico montado no veículo

,

Equipamento de navegação por inércia giroscópica

Repetitividade dos meses:

≤10μg

Fator de precisão da escala de meses:

≤10 ppm

Repetibilidade de viés:

≤0,01°/h

Precisão do fator de escala:

≤5ppm

Caminhada aleatória:

≤0,003°/√h

Taxa Angular:

≥±400°/seg

Aceleração Angular:

100.000°/seg2

MTBF:

>15.000 horas

Descrição do produto

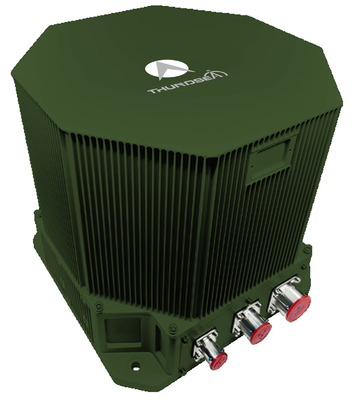

Equipamento de posicionamento e orientação giroscópica montado em veículos TDL45C da Força de Navegação Terrestre

O equipamento óptico de posicionamento e orientação giroscópica montado no veículo TDL45C utiliza giroscópios avançados a laser ou fibra óptica e acelerômetros de quartzo como sensores centrais.Empregando uma arquitetura de sistema de navegação inercial com software de navegação sofisticado, fornece dados de navegação em tempo real em vários modos de funcionamento, incluindo a atualização de velocidade zero (ZUPT), navegação integrada inercial/satélite,e navegação integrada inercial/odómetro.

Áreas de aplicação

Este sistema óptico de posicionamento giroscópio é compatível com diversas plataformas de veículos, incluindo veículos de levantamento geodésico, plataformas de combate blindadas (tanques, artilharia autopropulsada,veículos de combate de infantaria), veículos terrestres não tripulados (UGV), sistemas ferroviários de alta velocidade, máquinas agrícolas e outras plataformas mecanizadas que exigem uma navegação de precisão.Esta solução versátil serve as necessidades de posicionamento em toda a, aplicações militares e industriais.

Características de desempenho

Navegação autónoma com capacidade de atualização de velocidade zero (ZUPT)
Navegação integrada com telemetria e sistemas baseados em satélite
Alinhamento e inicialização em estados estáticos e dinâmicos (em movimento)
Adequado para regiões de alta latitude (± 65°), extremamente frias e de alta altitude
Projeto de alta fiabilidade para ambientes exigentes

Especificações técnicas

Categoria de parâmetros	Especificações	Valor
Acelerômetro	Repetitividade dos meses	≤ 10 μg
	Fator de precisão da escala de meses	≤ 10 ppm
	Giroscópio	Repetitividade de viés	≤ 0,01°/h
Precisão do fator de escala		≤ 5 ppm
Caminhada aleatória		≤ 0,003°/√hr
Características	Taxa angular	≥ ± 400°/sec
	Aceleração angular	100000°/sec2
	Aceleração	> 25 g
	Atitude angular	Qualquer Orientação
Desempenho	Tempo de alinhamento	≤ 15min
Input/Output	Interfaces	3 portas de série RS422 full-duplex, 1 porta Ethernet 100M
Precisão da posição	Precisão de localização do norte/orientação	≤ 5 m
	Combinação de navegação inercial/odômetro	≤ 0,05%D
	Precisão de localização do norte/orientação	≤ 0,3 mil
	Manutenção da precisão dos rolamentos/2h	≤ 0,3 mil
	Precisão de posição combinada de navegação	≤ 0,2 mil
Desempenho das aplicações AHRS	Precisão do rumo	≤ 0,2 mil
Desempenho das aplicações AHRS	Precisão de passo e rolagem	≤ 0,2 mil
Características	Consumo de energia	< 40 W
	Peso	< 8,2 kg
	Intervalo de temperatura	-40°C a 60°C
	Resistência ao choque	15 g, onda de meio seno 11 ms
	Voltagem de entrada	DC24V ((± 25%)
	Método de arrefecimento	Condução da placa de montagem
	Resistência à vibração	20~2000 Hz, 6,06 g
	MTBF	>15000 horas
