Qualidade TDL46A Equipamento de posicionamento óptico giroscópio montado no veículo com uma precisão de posição ≤ 0,3%D ≤ 8 min Tempo de alinhamento e sistema de navegação inercial de alta fiabilidade fábrica

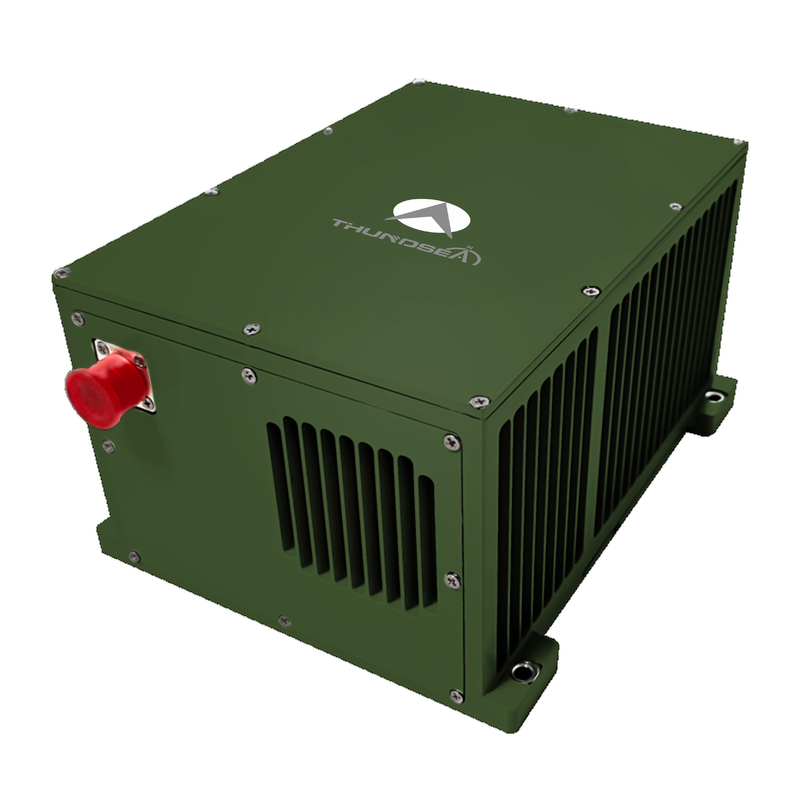

TDL46A Equipamento de posicionamento óptico giroscópio montado no veículo com uma precisão de posição ≤ 0,3%D ≤ 8 min Tempo de alinhamento e sistema de navegação inercial de alta fiabilidade

Name: TDL46A Equipamento de posicionamento óptico giroscópio montado no veículo com uma precisão de posição ≤ 0,3%D ≤ 8 min Tempo de alinhamento e sistema de navegação inercial de alta fiabilidade
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL46A
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDL46A

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 10 conjuntos por mês

Prazo de entrega: 5-8 dias úteis

Embalagem Padrão: Caixa de cartão

TDL46A.pdf

PDF

Resumo do Produto

O equipamento de posicionamento giroscópio óptico montado em veículo TDL46A oferece navegação de alta precisão com exatidão ≤10m, suporta vários modos de integração (ZUPT/GNSS/odômetro) e opera em condições extremas (-40℃~60℃). Apresenta baixo consumo de energia (<20 W), design compacto e MTBF de mais de 20.000 horas para desempenho confiável em veículos militares e industriais.

Atributos personalizados do produto

Destacar

Equipamento de Posicionamento e Orientação Giroscópico Óptico

,

Equipamento Giroscópico Óptico Montado em Veículo

,

Unidade de Medição Inercial Montada em Veículo

Descrição do produto

Equipamento de orientação de posicionamento giroscópio óptico TDL46A de navegação da Força Terrestre

O sistema óptico de posicionamento e orientação do giroscópio TDL46A, montado no veículo, emprega giroscópios avançados a laser ou fibra óptica combinados com acelerômetros de quartzo como sensores inerciais centrais.Utilizando uma arquitetura de sistema de navegação inercial (SINS) com algoritmos de navegação sofisticados, fornece dados de posicionamento, orientação e navegação em tempo real para diversas aplicações de plataformas de veículos.

Capacidades operacionais

Este sistema suporta vários modos operacionais, incluindo a atualização de velocidade zero (ZUPT), a navegação integrada GNSS/INS e a navegação integrada odômetro/INS,fornecimento de parâmetros abrangentes de navegação dos veículos em vários cenários operacionais.

Áreas de aplicação

Veículos de pesquisa geodésica
Tanques e veículos blindados
Sistemas de artilharia autopropulsados
Veículos de combate de infantaria
Veículos terrestres não tripulados
Trens de alta velocidade
Veículos de máquinas agrícolas

Características de desempenho

Operacional em regiões de altas latitudes (± 65°), frio extremo e ambientes de alta altitude
Capacidade de navegação autônoma com atualização de velocidade zero (ZUPT)
Navegação integrada com telemetria e sistemas baseados em satélite
Alta fiabilidade para aplicações exigentes
Alinhamento e inicialização em estados estáticos e dinâmicos (em movimento)

Especificações técnicas

Tipo de parâmetro	Especificações
Modelo	TDL46A
Acelerômetro - Repetitividade do Bias de Meses	≤ 20 μg
Acelerômetro - Precisão do fator de escala de meses	≤ 20 ppm
Repetitividade do giroscópio	≤ 0,008°/h
Exatidão do fator de escala giroscópica	≤ 5 ppm
Giro - Caminhada aleatória	≤ 0,003°/√hr
Taxa angular	≥ ± 400°/sec
Aceleração angular	100000°/sec2
Aceleração	> 25 g
Atitude angular	Qualquer Orientação
Tempo de alinhamento	≤ 8min
Input/Output	3 portas de série RS422 full-duplex, 1 porta Ethernet 100M
Precisão de posição - Detecção do norte/orientação	≤ 10 m
Combinação de navegação inercial/odômetro	≤ 0,3%D
Precisão de localização do norte/orientação	≤1,0mil
Manutenção da precisão dos rolamentos/2h	≤ 1,5 mil
Precisão de posição combinada de navegação	≤ 0,75mil
Aplicações do AHRS - Precisão da rubrica	≤ 0,75mil
Aplicações do AHRS - Precisão de passo e rolagem	≤ 0,35 mil
Consumo de energia	< 20 W
Dimensões	195160108 mm
Peso	< 3,9 kg
Temperatura de funcionamento	-40°C a +60°C
Resistência ao choque	15 g, onda de meio seno 11 ms
Voltagem de entrada	DC24V (± 25%)
Método de arrefecimento	Condução da placa de montagem
Resistência à vibração	20 a 2000 Hz, 6,06 g
MTBF	> 20 000 horas
