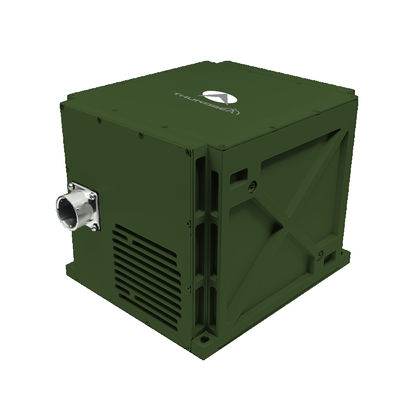

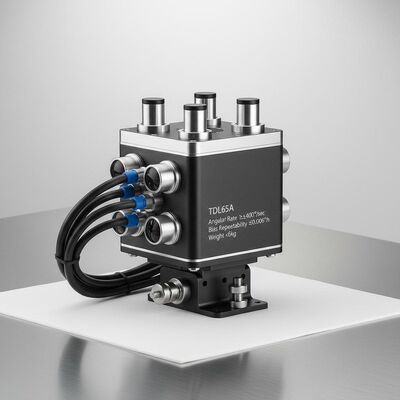

Qualidade TDL65A Equipamento de posicionamento óptico giroscópio montado no veículo com velocidade angular ≥±400°/sec, repetitividade de viés ≤0,006°/h e peso < 6 kg fábrica

TDL65A Equipamento de posicionamento óptico giroscópio montado no veículo com velocidade angular ≥±400°/sec, repetitividade de viés ≤0,006°/h e peso < 6 kg

Name: TDL65A Equipamento de posicionamento óptico giroscópio montado no veículo com velocidade angular ≥±400°/sec, repetitividade de viés ≤0,006°/h e peso < 6 kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL65A
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDL65A

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 10 conjuntos por mês

Prazo de entrega: 5-8 dias úteis

Embalagem Padrão: Caixa de cartão

TDL65A.pdf

PDF

Resumo do Produto

O sistema de giroscópio óptico montado em veículo TDL65A oferece repetibilidade de polarização ≤0,006°/h e taxa angular ≥±400°/seg. Suporta integração ZUPT, GNSS e hodômetro para tanques, UAVs e veículos de pesquisa. Opera em condições extremas (-40°C~60°C) com MTBF de mais de 20.000 horas.

Atributos personalizados do produto

Destacar

Sistema de navegação inercial avançado

,

Sistema de navegação inercial montado em veículo

Repetibilidade de viés:

≤ 0,006°/h

Precisão do fator de escala:

≤3ppm

Caminhada aleatória:

≤ 0,0015°/√hr

Taxa Angular:

≥±400°/seg

Dimensões:

193×169×160

Peso:

<6kg

Descrição do produto

Equipamento de posicionamento e orientação óptico giroscópio montado em veículo TDL65A

O sistema TDL65A de posicionamento e orientação por giroscópio óptico montado no veículo utiliza giroscópios a laser/fibra óptica e acelerômetros de quartzo como sensores principais.Adopção de uma arquitetura de navegação inercial com algoritmos avançados de navegaçãoEsta série de produtos suporta múltiplos modos operacionais, incluindo Zero Velocity Update (ZUPT), navegação inercial assistida por GNSS,e navegação inercial assistida por odômetro.

Áreas de aplicação

Veículos de pesquisa geodésica
Tanques e artilharia autopropulsada
Veículos de combate de infantaria
Veículos não tripulados
Trens de alta velocidade
Veículos de máquinas agrícolas

Características de desempenho

Capacidade de navegação autónoma
Funcionalidade de atualização de velocidade zero (ZUPT)
Navegação integrada com telemetria e sistemas baseados em satélite
Projeto de alta fiabilidade
Adequado para regiões de alta latitude (± 65°), extremamente frias e de alta altitude
Capazes de alinhamento e inicialização em estados estáticos ou dinâmicos (em movimento)

Especificações técnicas

Tipo de parâmetro	Especificações
Modelo	TDL65A
Repetitividade do viés do acelerômetro	≤ 10 μg
Precisão do fator de escala do acelerômetro	≤ 10 ppm
Repetitividade do viés giroscópio	≤ 0,006°/h
Precisão do fator de escala giroscópica	≤ 3 ppm
Caminhada aleatória giroscópica	≤ 0,0015°/√hr
Taxa angular	≥ ± 400°/sec
Aceleração angular	100000°/sec2
Aceleração	> 25 g
Atitude angular	Qualquer Orientação
Tempo de alinhamento	≤ 8min
Input/Output	3 portas de série RS422 full-duplex, 1 porta Ethernet 100M
Precisão de localização do norte/orientação	≤ 7 m
Combinação de navegação inercial/odômetro	≤ 0,2%D
Reboque Manter a precisão (2h)	≤1,0mil
Precisão de posição combinada de navegação	≤ 0,5 mil
Precisão da rubrica AHRS	≤ 0,5 mil
Precisão do AHRS Pitch & Roll	≤ 0,2 mil
Consumo de energia	< 30 W
Dimensões	193169160 mm
Peso	< 6 kg
Temperatura de funcionamento	-40°C a 60°C
Resistência ao choque	15 g, onda de meio seno 11 ms
Voltagem de entrada	DC24V ((± 25%)
Método de arrefecimento	Condução da placa de montagem
Resistência à vibração	20~2000 Hz, 6,06 g
MTBF	> 20 000 horas
