Qualidade Equipamento de posicionamento óptico giroscópio montado no veículo TDL85A para navegação terrestre com repetitividade de viés ≤ 0,003°/h, taxa angular ≥ ± 400°/sec e < 8 kg de peso fábrica

Equipamento de posicionamento óptico giroscópio montado no veículo TDL85A para navegação terrestre com repetitividade de viés ≤ 0,003°/h, taxa angular ≥ ± 400°/sec e < 8 kg de peso

Name: Equipamento de posicionamento óptico giroscópio montado no veículo TDL85A para navegação terrestre com repetitividade de viés ≤ 0,003°/h, taxa angular ≥ ± 400°/sec e < 8 kg de peso
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL85A
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDL85A

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 10 conjuntos por mês

Prazo de entrega: 5-8 dias úteis

Embalagem Padrão: Caixa de cartão

TDL85A.pdf

PDF

Resumo do Produto

O giroscópio óptico montado em veículo TDL85A oferece navegação precisa com polarização ≤0,003°/h, precisão ≤2ppm e taxa de ±400°/seg. Certificado para operação de -40 ℃ ~ 60 ℃, ele suporta integração ZUPT, GNSS e hodômetro para tanques, veículos de pesquisa e plataformas não tripuladas.

Atributos personalizados do produto

Destacar

Navegação giroscópica óptica montada no veículo

,

Sistema de navegação inercial da Força Terrestre

,

Sistema óptico de navegação giroscópica inercial

Repetibilidade de viés:

≤ 0,003°/H

Caminhada aleatória:

≤0,0008°/√h

Precisão do fator de escala:

≤2ppm

Taxa Angular:

≥±400°/seg

Dimensões:

232×186×160

Peso:

<8kg

Descrição do produto

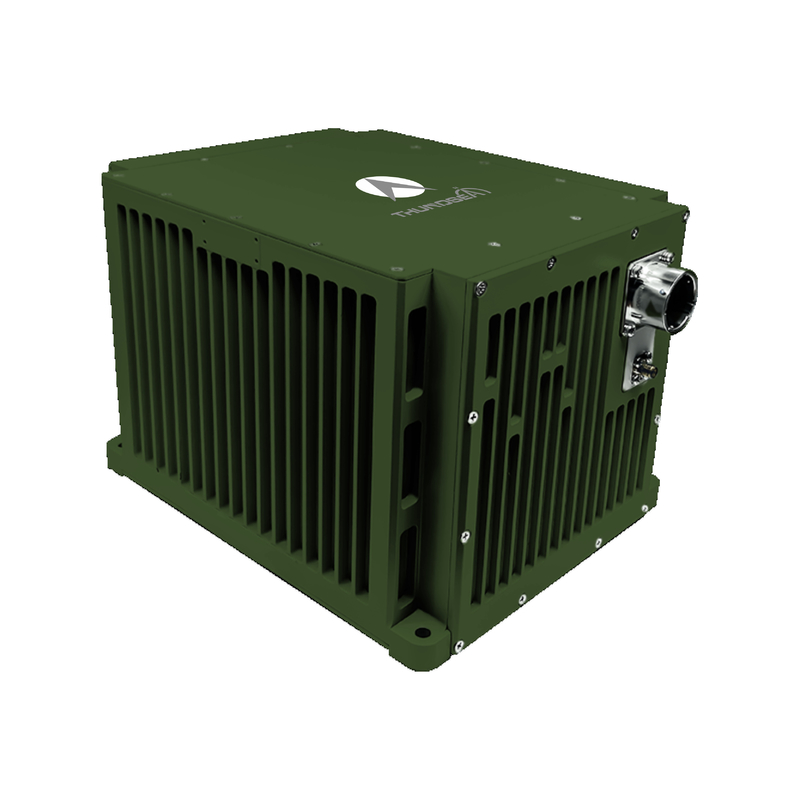

Equipamento de orientação de posicionamento giroscópio óptico montado no veículo TDL85A

Este sistema óptico de posicionamento e orientação giroscópica montado no veículo utiliza giroscópios a laser ou fibra óptica combinados com acelerômetros de quartzo como seus principais sensores.Empregar uma arquitetura de sistema de navegação inercial (SINS) com software de navegação avançado, fornece dados de navegação em tempo real através de múltiplos modos operacionais.

Capacidades do sistema

O equipamento fornece parâmetros completos de navegação do veículo, incluindo posição, velocidade e atitude para atender aos diversos requisitos de várias plataformas de veículos.Os modos operacionais incluem a atualização de velocidade zero (ZUPT) para calibração estacionária., navegação integrada inercial/GNSS (GPS/BeiDou) e integração inercial/odômetro.

Áreas de aplicação

Veículos de pesquisa geodésica
Tanques e artilharia autopropulsada
Veículos de combate de infantaria
Veículos não tripulados
Trens de alta velocidade
Veículos de máquinas agrícolas

Características de desempenho

Capazes de alinhamento e inicialização em estados estáticos ou dinâmicos (em movimento)
Características de navegação autónoma, atualização de velocidade zero (ZUPT) e navegação integrada com sistema de odômetro e/ou baseado em satélite
Adequado para utilização em regiões de altas latitudes (± 65°), extremamente frias e em altitudes elevadas
Projeto de alta fiabilidade

Especificações técnicas

Tipo de parâmetro	Especificações
Repetitividade do Bias de meses do acelerômetro	≤ 10 μg
Acelerômetro Fator de Escala Meses Precisão	≤ 10 ppm
Repetitividade do viés giroscópio	≤ 0,003°/h
Precisão do fator de escala giroscópica	≤ 2 ppm
Caminhada aleatória	≤ 0,0008°/√hr
Taxa angular	≥ ± 400°/sec
Aceleração angular	100000°/sec2
Aceleração	> 25 g
Atitude angular	Qualquer Orientação
Tempo de alinhamento	≤ 8min
Input/Output	3 portas de série RS422 full-duplex, 1 porta Ethernet 100M
Precisão de localização do norte/orientação	≤ 7 m
Combinação de navegação inercial/odômetro	≤ 0,1%D
Manutenção da precisão dos rolamentos/2h	≤ 0,5 mil
Precisão de posição combinada de navegação	≤ 0,3 mil
Precisão da rubrica AHRS	≤ 0,3 mil
Precisão do AHRS Pitch & Roll	≤ 0,2 mil
Consumo de energia	< 30 W
Dimensões	232186160
Peso	< 8 kg
Temperatura de funcionamento	-40°C a 60°C
Resistência ao choque	15 g, onda de meio seno 11 ms
Voltagem de entrada	DC24V ((± 25%)
Método de arrefecimento	Condução da placa de montagem
Resistência à vibração	20~2000 Hz, 6,06 g
MTBF	> 20 000 horas
