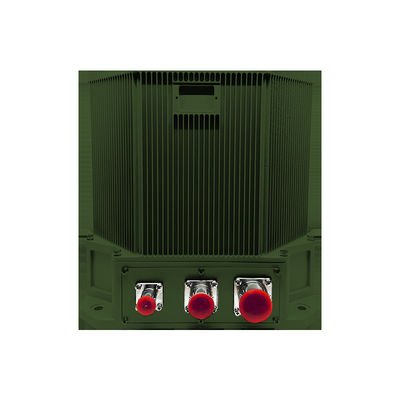

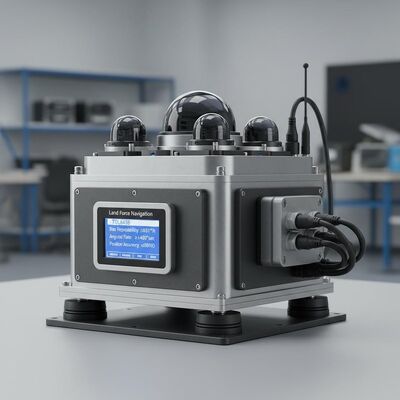

Qualidade TDL645B Equipamento de posicionamento óptico giroscópio montado no veículo com uma repetitividade de viés ≤ 0,01°/h e uma taxa angular ≥ ± 400°/sec para uma precisão de posição ≤ 0,08%D fábrica

TDL645B Equipamento de posicionamento óptico giroscópio montado no veículo com uma repetitividade de viés ≤ 0,01°/h e uma taxa angular ≥ ± 400°/sec para uma precisão de posição ≤ 0,08%D

Name: TDL645B Equipamento de posicionamento óptico giroscópio montado no veículo com uma repetitividade de viés ≤ 0,01°/h e uma taxa angular ≥ ± 400°/sec para uma precisão de posição ≤ 0,08%D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL645B
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: TDL645B

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Capacidade de fornecimento: 10 conjuntos por mês

Prazo de entrega: 5-8 dias úteis

Embalagem Padrão: Caixa de cartão

TDL645B.pdf

PDF

Resumo do Produto

Land Force TDL645B: Posicionamento de giroscópio montado em veículo de alta precisão com polarização de ≤0,01°/h, taxa angular de ±400°/seg e operação de -40°C~60°C. Suporta ZUPT, GNSS/IMU e integração inercial/odômetro para navegação precisa em condições extremas.

Atributos personalizados do produto

Destacar

Equipamento óptico de posicionamento giroscópio

,

Equipamento óptico de posicionamento giroscópio montado no veículo

,

Equipamento de orientação de posicionamento giroscópio óptico

Repetibilidade de viés:

≤0,01°/h

Precisão do fator de escala:

≤5ppm

Caminhada aleatória:

≤0,003°/√h

Taxa Angular:

≥±400°/seg

Peso:

<6,5kg

Tensão de entrada:

DC24V(±25%)

Descrição do produto

TDL645B Equipamento de posicionamento e orientação óptico giroscópio montado em veículo

Sistema avançado de posicionamento e orientação por giroscópio óptico montado no veículo, concebido para aplicações de navegação e posicionamento precisas em várias plataformas móveis.

Visão geral do sistema

O TDL645B incorpora giroscópios a laser ou fibra óptica com acelerômetros de quartzo numa arquitetura de navegação inercial.Fornece parâmetros de navegação do veículo em tempo real através de vários modos operacionais, incluindo atualizações de velocidade zero (ZUPT), navegação GNSS/IMU integrada e navegação inercial/odômetro integrada.

Áreas de aplicação

Veículos de pesquisa geodésica
Tanques e veículos blindados
Sistemas de artilharia autopropulsados
Veículos de combate de infantaria
Veículos terrestres não tripulados
Trens de alta velocidade
Veículos de máquinas agrícolas

Características de desempenho

Alinhamento e inicialização em estados estáticos ou dinâmicos (em movimento)
Navegação autónoma com capacidade de atualização de velocidade zero (ZUPT)
Navegação integrada com telemetria e sistemas baseados em satélite
Operacional em regiões de alta latitude (± 65°), extremamente frias e de alta altitude
Projeto de alta fiabilidade para ambientes exigentes

Especificações técnicas

Tipo de parâmetro	Especificações
Modelo	TDL645B
Repetitividade do viés do acelerômetro	≤ 20 μg
Precisão do fator de escala do acelerômetro	≤ 20 ppm
Repetitividade do viés giroscópio	≤ 0,01°/h
Precisão do fator de escala giroscópica	≤ 5 ppm
Caminhada aleatória giroscópica	≤ 0,003°/√hr
Taxa angular	≥ ± 400°/sec
Aceleração angular	100000°/sec2
Aceleração	> 25 g
Tempo de alinhamento	≤ 15min
Input/Output	3 portas de série RS422 full-duplex, 1 porta Ethernet 100M
Precisão de localização do norte/orientação	≤ 5 m
Combinação de navegação inercial/odômetro	≤ 0,08%D
Reboque Manter a precisão (2h)	≤ 0,4 mil
Precisão de posição combinada de navegação	≤ 0,2 mil
Precisão de rotação (AHRS)	≤ 0,2 mil
Precisão de inclinação e rolagem (AHRS)	≤ 0,2 mil
Consumo de energia	< 40 W
Peso	< 6,5 kg
Temperatura de funcionamento	-40°C a 60°C
Resistência ao choque	15 g, onda de meio seno 11 ms
Voltagem de entrada	DC24V ((± 25%)
Método de arrefecimento	Condução da placa de montagem
Resistência à vibração	20~2000 Hz, 6,06 g
MTBF	>15000 horas

Este sistema de posicionamento abrangente fornece informações completas e contínuas sobre a posição, velocidade e posição do veículo,satisfazer os diversos requisitos de várias plataformas montadas em veículos em ambientes operacionais exigentes.
