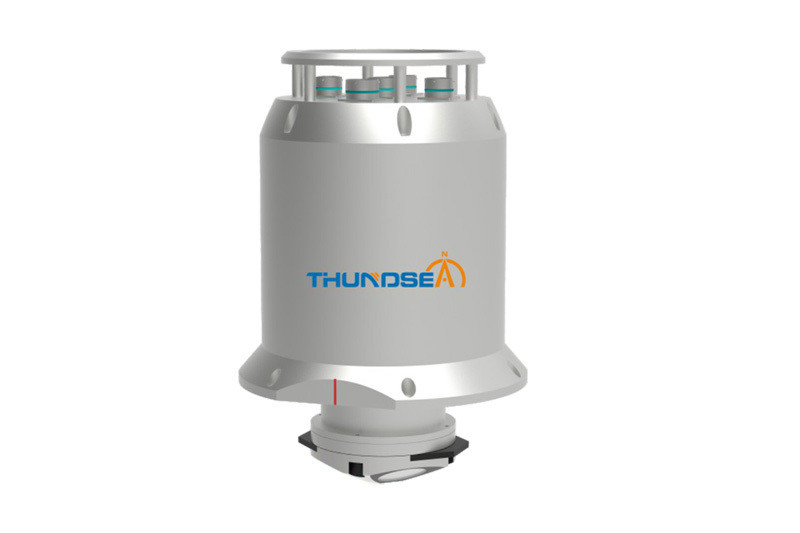

Sistema de navegação por inércia submarina de alta pressão da série TFG de pequena dimensão Rov

Sistema de navegação por inércia submarina de alta pressão da série TFG de pequena dimensão Rov
Small Size High Pressure TFG Series Subsea Inertial Navigation System Rov
Sistema de navegação por inércia submarina de alta pressão da série TFG de pequena dimensão Rov Sistema de navegação por inércia submarina de alta pressão da série TFG de pequena dimensão Rov

Imagem Grande :  Sistema de navegação por inércia submarina de alta pressão da série TFG de pequena dimensão Rov

Detalhes do produto:
Lugar de origem: China
Marca: NAVI OPTICS
Certificação: CCS
Número do modelo: Série TFG
Documento: Subsea AHRS & NAVIGATION Sy...em.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: Um conjunto
Detalhes da embalagem: Caixa de cartão
Habilidade da fonte: 10 conjuntos por mês
Contato

Sistema de navegação por inércia submarina de alta pressão da série TFG de pequena dimensão Rov

descrição

Sistema de navegação por inércia submarina de alta pressão da série TFG de pequena dimensão Rov


1 Introdução

O sistema de navegação por inércia submarina da série TFG foi especialmente projetado para ROV/Trencher, devido à sua alta precisão, pequeno tamanho e alta tolerância à pressão.Composto por um acelerômetro FOG de três eixos de alta precisão e três acelerômetros de quartzo, o TFG adota uma técnica de calibração e compensação de alta precisão para garantir o seu desempenho de alta precisão em condições extremas.


2 Características

A caixa de titânio permite-lhe trabalhar sob 6000 metros de profundidade do mar.

FOG de três eixos: tamanho pequeno, baixo consumo, baixo peso

Alinhamento rápido, 10 minutos

Integrado no GNSS/EM LOG/DVL/USBL

Manutenção gratuita


3 Candidatoson

Posicionamento e navegação submarinos dos ROV

Trancheira ou tractor

Sensor de atitude e movimento para o fundo do mar










TFG005

TFG01

TFG03

TFG05



Acúmulo de rubricaração



0.05 latitude secante

0.1 latitude secante RMS

0.3 latitude secante RMS

0.5 latitude secante RMS



Precisão de rolagem e passo

0.01 RMS

0.05 RMS



Precisão de elevação

5 cm ou5%

5厘米 ou5% ((延延)



Tempo de alinhamento

10 minutos.



ÁguiarTaxa

≥300°/s

≥300/秒

≥500/秒



Precisão de posicionamento (DVL)

00,3%D (D é a distância) 1%D (D é a distância)



Precisão de posicionamentoGNSS)

20m,1σ



Potência

Latitude de operação

±80°

Fornecimento de energia

18-36Vdc



Interface

PConsumo superior

16W

16W

Série (bi-di)Re(em inglês)

4 x configurável RS-232 / RS-422



Série (transmissão exclusiva)

4 x configuraçãourCapacidade RS-232 / RS-422



Ethernet

10 / 100MB



Formatos de dados

NMEA 0183 / IEC 61162





Características físicas

Input de apoio

GNSS,EM LOG,DVL,USBL/LBL,Sensor de profundidade

Dimensões

4000m

210MM(Φ) x330mm(h)

180mm(Φ(x 310 mm)h)



6000m

220MM(Φ) x330mm(h)

180 mm(Φ(x 310 mm)h)

Peso no ar

4000m

18.5Quilos

14.2Quilos





6000m

21.3Quilos

17.6Quilos

Peso em água

4000m

10.1Quilos

8.5Quilos





6000m

12Quilos

10.2Quilos

Materiais

4000m

Titânio







Ambiente



6000m

Titânio

MTBF

100,000 horas

Ope.ratostemperatura

- 40°Caté +55°C

Temperatura de armazenamento

- 50°Caté +70°C



Ambiente

Compete ou excedeEu...CE 60945



EMC

Compete ou excedeEu...CE 60945

Warranty



Garantia de 24 meses
