Qualidade Modelo DINS-100 Sistema de navegação giroscópica por laser rotativo de duplo eixo de alta precisão com padrão militar fábrica

Modelo DINS-100 Sistema de navegação giroscópica por laser rotativo de duplo eixo de alta precisão com padrão militar

Name: Modelo DINS-100 Sistema de navegação giroscópica por laser rotativo de duplo eixo de alta precisão com padrão militar
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-100
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: DINS-100

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Condições de pagamento: T/T

Embalagem Padrão: Caixa de cartão

DINS-100.pdf

PDF

Resumo do Produto

Modelo DINS-100: Giroscópio laser rotativo de eixo duplo de alta precisão INS com precisão de posicionamento de 2nm/10d, precisão de atitude de 0,005° e durabilidade de nível militar. Apresenta calibração autônoma, compensação total de temperatura e excelente adaptabilidade ambiental para aplicações marítimas e de mísseis.

Atributos personalizados do produto

Destacar

giroscópio laser rotativo de eixo duplo

,

Sistema de navegação inercial de alta precisão

,

sistema de navegação giroscópico a laser com garantia

Tempo de liquidação:

6h

Posição:

2 nm/10d, pico

Velocidade:

0,5 m/s， 1σ

Atitude:

0,005graus, 1σ

Cabeçalho:

0,008×seg(Lat) deg, 1σ

Içar:

5cm ou 5%

Temperatura de trabalho:

-40℃~+55℃

Temperatura de armazenamento:

-55℃~+70℃

Dimensões (L x P x A):

φ550 × 500 mm

Peso:

≤60kg

Descrição do produto

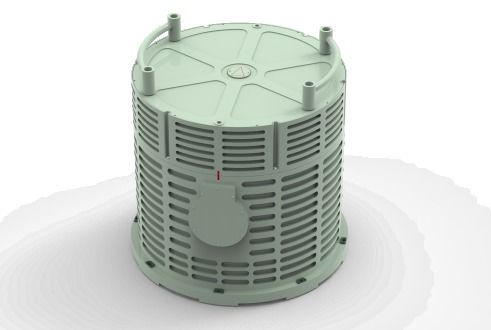

Modelo DINS-100 Sistema de navegação giroscópica por laser rotativo de duplo eixo de alta precisão

DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.

Visão geral do sistema

O sistema incorpora o giroscópio laser de vibração de duas frequências do tipo 90 e as tecnologias de acelerômetro de flexão de quartzo.e a calibração autónoma em linha rotativa de dois eixos com tecnologias de autocompensação de erros melhoram significativamente o desempenho do sistema.

Através de um projeto abrangente de blindagem eletromagnética, otimização do equilíbrio térmico, análise modal de vibração, projeto de vedação e processos de fabricação rigorosos,O sistema oferece uma excelente adaptabilidade ambiental para operações de missão crítica.

Características fundamentais

Giroscópio laser de agitação de duas frequências de alta precisão de tipo 90
Autocalibração e autocompensação de erros por rotação de dois eixos
Capacidades de alinhamento inicial da base estática e da base móvel
Calibração e compensação abrangentes dos parâmetros de erro em toda a gama de temperaturas
Compatibilidade de interface GNSS/odômetro/tripômetro pré-definida
Configurável para diferentes modos de navegação
Excelente adaptabilidade ao ambiente
Conformidade com as normas militares

Aplicações

Sistemas de navegação de navios
Navegação submarina submarina
Posicionamento e orientação dos veículos de lançamento de mísseis
Medição da posição de alta precisão

Especificações de desempenho

Horário de arranque	6 horas
Posição inercial pura	2nm/10d, pico
Velocidade Inercial Pura	0.5m/s, 1σ
Puro Atitude de Inércia	00,005 graus, 1 σ
Direcção inercial pura	0.008*sec(Lat) deg, 1σ
Aumentar	5 cm ou 5%

Faixa de medição

Velocidade angular	± 400°/s
Aceleração	± 20 g

Ambiente de trabalho

Temperatura de funcionamento	-40°C a +55°C
Temperatura de armazenamento	-55°C a +70°C
Vibração	0.04g2/hz @ 20-2000hz
Resistência ao choque	Função normal a 30g @ 6ms / Nenhum dano a 50g @ 11ms

Características elétricas

Tensão de funcionamento	28VDC
Consumo de energia	≤ 200 W
Interface de comunicação	O sistema de transmissão de dados é um sistema de transmissão de dados que permite a transmissão de dados através de redes de transmissão de dados.

Características físicas

Dimensões (W * D * H)	φ550 * 500 mm
Peso	≤ 60 kg
