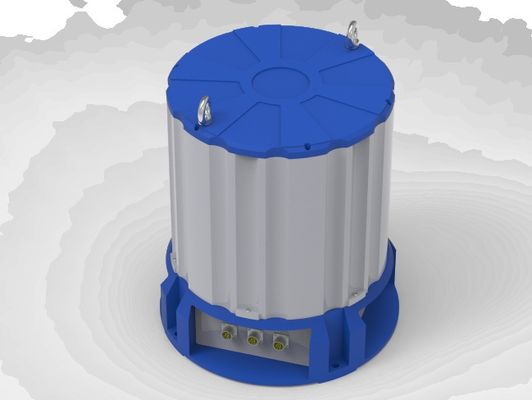

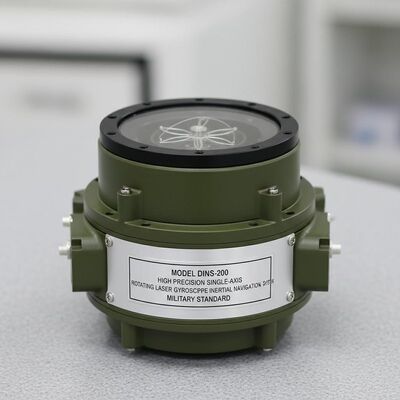

Qualidade Modelo DINS-200 Sistema de navegação inercial giroscópio laser rotativo de eixo único de alta precisão com padrão militar fábrica

Modelo DINS-200 Sistema de navegação inercial giroscópio laser rotativo de eixo único de alta precisão com padrão militar

Name: Modelo DINS-200 Sistema de navegação inercial giroscópio laser rotativo de eixo único de alta precisão com padrão militar
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-200
Price: 10,250.00 USD
Availability: InStock

Atributos-chave

Marca: NAVI OPTICS

Número do modelo: DINS-200

Local de Origem: China

Certificação: CCS

Quantidade mínima de pedido: Um conjunto

Condições de pagamento: T/T

Embalagem Padrão: Caixa de cartão

DINS-200.pdf

PDF

Resumo do Produto

O giroscópio a laser rotativo de eixo único de alta precisão DINS-200 oferece precisão de rumo de ≤30 arcsec, suporta integração de vários sensores (GNSS/odômetro) e possui autocalibração on-line. Durabilidade de nível militar para navios, UUVs e veículos lançadores de mísseis.

Atributos personalizados do produto

Destacar

Giroscópio laser rotativo de eixo único

,

Sistema de navegação inercial de alta precisão

,

giroscópio laser rotativo com garantia

Descrição do produto

Modelo DINS-200 Sistema de navegação inercial giroscópio laser rotativo de eixo único de alta precisão

Visão geral do produto

O sistema de navegação inercial por giroscópio laser rotativo de um eixo DINS-200 representa um equipamento de navegação e medição inercial de alto desempenho.Projetado com giroscópio laser de alta precisão e tecnologia flexível de acelerômetro de quartzo, este sistema oferece um desempenho excepcional através de calibragem de erro sofisticada, compensação de temperatura,e auto-calibração em linha rotativa de eixo único com capacidades de autocompensação de erros.

Com um projeto de blindagem eletromagnética, otimização do equilíbrio térmico, engenharia de modo de vibração, design de vedação e padrões de fabricação rigorosos,O DINS-200 garante uma excelente adaptabilidade ambiental para aplicações exigentes.

Características fundamentais

Giroscópio a laser de duas frequências de alta precisão, com diluição mecânica
Autocalibração em linha e autocompensação de erros por rotação de um eixo
Capacidade de auto-alinhamento em movimento anti-perturbação
Interface de entrada abrangente que suporta sistemas de navegação por satélite, odômetro, log Doppler, log eletromagnético, altímetro e sistemas de posicionamento acústico subaquático de linha de base ultra-curta
Múltiplos modos de funcionamento com selecção automática ou manual de inércia pura, amortecimento ou navegação integrada com base em informações de referência externas
Excelente adaptabilidade ao ambiente
Conformidade com as normas militares

Aplicações

Navegação naval de alta precisão
Navegação e posicionamento de submersíveis não tripulados submarinos
Posicionamento e orientação dos veículos geodésicos de artilharia
Posicionamento e orientação dos veículos de lançamento de mísseis
Medição da posição de alta precisão

Especificações técnicas

Características elétricas

Fornecimento de energia: 28VDC (18-36VDC), < 100W
Comunicação: portas séries configuráveis (921600), porta Ethernet, 2 interfaces de autocarro CAN, 1 interfaces PPS, interfaces de pulso do odômetro
Frequência máxima de saída: 1000 Hz

Ambiente de trabalho

Temperatura de funcionamento/armazenamento: -40°C a +60°C / -55°C a +80°C
Vibração: 1 g seno @ 5-50 Hz
Resistência aos choques: funcionamento normal/não danificação inferior a 30 g@6 ms / 50 g@11 ms

Características físicas

Dimensão: φ480 mm * 520 mm (diâmetro * altura)
Peso: ≤ 62 kg (sem base de amortecimento)

Faixa de medição

Velocidade angular: ± 400°/s
Aceleração: ± 15 g

Especificações de desempenho

Parâmetro	Modo	Especificações
Rubrica (RMS)	Inércia pura	≤ 60 segundos de arco
Rubrica (RMS)	Diminuição/combinação	≤ 30 segundos de arco
Passagem de rolagem (RMS)	Inércia pura	≤ 30 segundos de arco
Passagem de rolagem (RMS)	Diminuição/combinação	≤ 15 arcsec
Posição (CEP)	Inercial puro	≤ 2nm/48h
	Combinação guiada	≤ 2 m
	Ampliação do Doppler	≤ 1 nm/48h
	Diminuição do medidor eletromagnético	≤ 1,5 nm/48h
	Combinação de odômetros	≤ 0,15% OD
Velocidade (RMS)	Inércia pura	≤ 0,6 m/s
	Diminuição	≤ 0,2 m/s
	Combinados	≤ 0,1 m/s
Tempo de arranque	Marina do Mar	≤ 12h
	Marítimo Offshore	≤ 12h com GNSS
	Estatística baseada em terra	≤ 7min
	Viagens por terra	≤ 15 min com DPO
Altura (RMS)		20, 5 cm ou 2,5%
